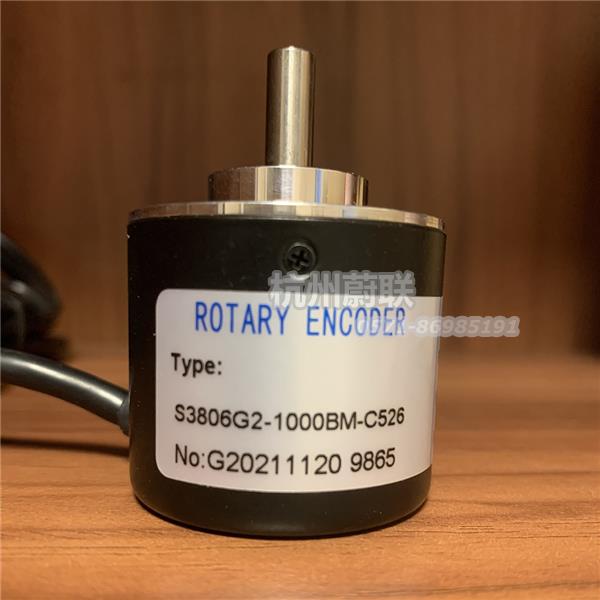

Энкодер ZSP-3806G2

ZSP 3806G2 — это инкрементальный оптический поворотный энкодер, предназначенный для точного измерения углового положения, скорости и направления вращения в системах автоматизации, станках с ЧПУ, робототехнике и других промышленных применениях.

Технические характеристики

• Тип энкодера: Инкрементальный, оптический

• Диаметр корпуса: 38 мм

• Диаметр вала: 6 мм (сплошной вал)

• Разрешение (PPR): от 10 до 3600 импульсов на оборот

• Выходные сигналы: A, B, Z (трехфазный ABZ)

• Напряжение питания: 5 В, 5–24 В или 8–30 В DC (в зависимости от модели)

• Максимальная скорость вращения: до 3000 об/мин

• Тип выхода: Push-pull, открытый коллектор (NPN/PNP), Line Driver (RS422)

• Потребляемый ток: до 40 мА

• Класс защиты: IP52 или IP65 (в зависимости от модели)

• Рабочая температура: от –24 °C до +84 °C

• Длина кабеля: 1,5–2 м

• Вес: около 160–190 г​

Альтернативные парт-номера и совместимые модели

Модель ZSP 3806G2 может иметь различные обозначения в зависимости от конфигурации:​

• ZSP3806-003G-1000BZ1-5L

• ZSP3806-003G-2000BZ1-S-24C

• ZSP3806-003G-2500BZ1-5L

• ZSP3806-003G-3600BZ1-24C

Эти модели отличаются разрешением, типом выходного сигнала и напряжением питания.​

Возможные аналоги от других производителей:​

• Omron E6B2-CWZ6C

• Autonics E40S6-1000-3-T-24

• Koyo TRD-S Series
