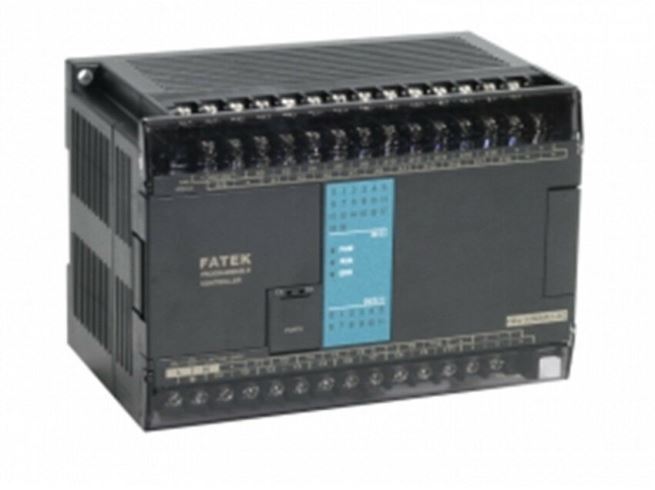

ПЛК Fatek FBS-32MC FBS-32MCR2-AC

Описание PLC Fatek FBS-32MC / FBS-32MCR2-AC

Программируемый логический контроллер (ПЛК) Fatek FBS-32MC (и модификация FBS-32MCR2-AC) относится к серии компактных модульных контроллеров, предназначенных для автоматизации промышленных процессов. Эти модели обладают высокой надежностью, простотой программирования и широкими коммуникационными возможностями.

Основные сферы применения:

• Управление станками и конвейерами
• Системы автоматизации зданий (BMS)
• Контроль температуры и давления
• Управление насосами и вентиляцией

Технические характеристики

Общие параметры

| Характеристика | Значение |
|---------------------------|----------|
| Тип процессора | 16-битный микропроцессор |
| Объем памяти программы | 8 Кслов (16 Кб) |
| Объем памяти данных | 8 Кслов (16 Кб) |
| Тактовая частота | 10 МГц |
| Время сканирования | ~0.2 мс / 1 К инструкций |
| Количество инструкций | >100 |

Входы/Выходы

| Тип | Кол-во | Напряжение/Ток |
|------|--------|----------------|
| Цифровые входы (DI) | 20 (встроенные) | 12-24 В DC / ~5 мА |
| Цифровые выходы (DO) | 12 (релейные) | 5-250 В AC/DC, 2 А |

(Внимание: FBS-32MCR2-AC имеет 16 DI и 16 DO, включая быстрые входы/выходы)

Коммуникационные интерфейсы

• RS-232 (программирование, HMI)
• RS-485 (Modbus RTU, сетевые расширения)
• Поддержка FATEK Ethernet-модулей (опционально)

Питание

• Напряжение питания: 100-240 В AC (50/60 Гц) или 24 В DC (для некоторых версий)
• Потребляемая мощность: ~15 Вт

Механические/эксплуатационные параметры

• Рабочая температура: 0°C … +55°C
• Влажность: 5-95% (без конденсата)
• Степень защиты: IP20 (для установки в щит)
• Монтаж: DIN-рейка

Парт-номера и совместимые модели

Основные модели

• FBS-32MC – базовая модель с 20 DI / 12 DO (релейные выходы)
• FBS-32MCR2-AC – модификация с 16 DI / 16 DO (включая быстрые I/O)

Совместимые модули расширения

• Аналоговые модули:
  • FBS-4AD (4 аналоговых входа)
  • FBS-2DA (2 аналоговых выхода)
• Цифровые модули:
  • FBS-8EX (8 входов)
  • FBS-8EY (8 выходов)
• Коммуникационные модули:
  • FBS-485BD (RS-485 интерфейс)
  • FBS-CB25 (соединительные кабели)

Совместимое ПО

• WinProladder – среда программирования для FATEK PLC
• Fatek HMI – панели оператора (серия FTE)

Заключение

Fatek FBS-32MC / FBS-32MCR2-AC – надежные компактные ПЛК с гибкой конфигурацией, подходящие для задач автоматизации малого и среднего уровня. Благодаря модульной архитектуре и поддержке Modbus, они легко интегрируются в существующие системы.

Для точного подбора рекомендуется уточнять параметры у производителя или дистрибьютора.
