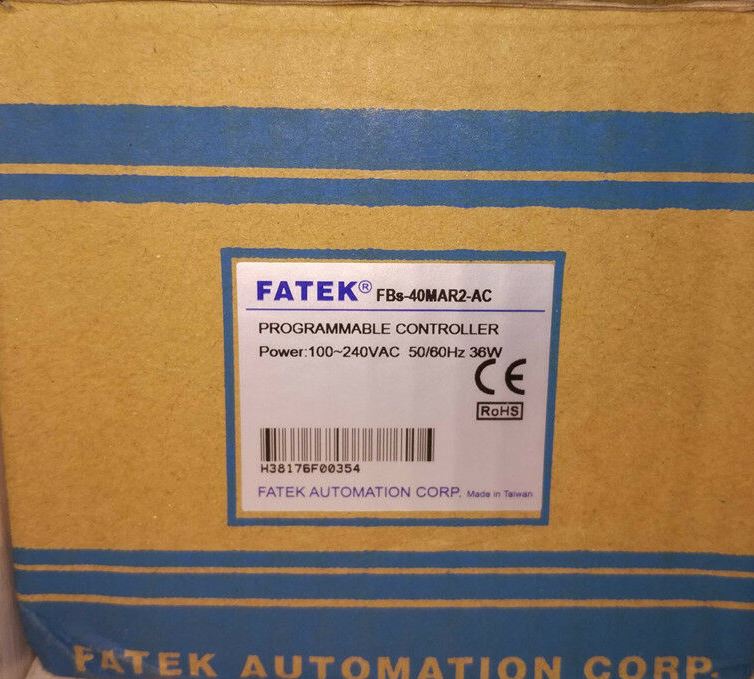

ПЛК Fatek FBs-40MAR2-AC

Описание ПЛК Fatek FBs-40MAR2-AC

Fatek FBs-40MAR2-AC – это компактный программируемый логический контроллер (ПЛК) серии FBs с расширенными возможностями ввода-вывода и коммуникационными функциями. Он предназначен для автоматизации промышленных процессов, управления оборудованием и интеграции в системы SCADA.

Контроллер отличается высокой надежностью, простотой программирования (поддерживает FATEK WinProladder) и широкой совместимостью с дополнительными модулями расширения.

Технические характеристики

Общие параметры

| Характеристика | Значение | |----------------------------|----------| | Серия | FBs-40MA | | Тип | Компактный ПЛК с фиксированным I/O | | Питание | AC 100–240 В, 50/60 Гц | | Потребляемая мощность | ≤ 20 Вт | | Рабочая температура | 0…55 °C | | Степень защиты | IP20 | | Язык программирования | Ladder Diagram (LD), STL, IL (WinProladder) | | Память программы | 16 Кслов | | Память данных | 8 Кслов | | Таймеры/Счетчики | 512/512 | | Встроенные коммуникации| RS-232, RS-485 (MODBUS RTU/ASCII) |

Встроенные входы/выходы

| Тип I/O | Кол-во | Характеристики | |--------------|--------|----------------| | Цифровые входы (DI) | 24 | 24 В DC, групповой или индивидуальный COM | | Релейные выходы (DO) | 16 | 250 В AC / 30 В DC, 5 А (на группу) | | Аналоговые входы (AI) | Нет (требуется модуль расширения) | | Аналоговые выходы (AO) | Нет (требуется модуль расширения) |

Коммуникационные возможности

• RS-232 (программирование, связь с HMI)
• RS-485 (MODBUS RTU/ASCII, обмен данными с датчиками и другими ПЛК)
• Поддержка MODBUS Master/Slave

Совместимые модули расширения

Контроллер поддерживает подключение дополнительных модулей серии FBs-CM, FBs-DI/DO, FBs-AI/AO и других.

Примеры совместимых модулей:

1. FBs-CB5 / FBs-CB15 – Модули расширения (5/15 слотов)
2. FBs-4AD – 4 аналоговых входа (0-10 В, 0-20 мА)
3. FBs-4DA – 4 аналоговых выхода (0-10 В, 4-20 мА)
4. FBs-8XY – 8 цифровых входов (24 В DC)
5. FBs-8YR – 8 релейных выходов (5 А, 250 В AC)
6. FBs-6TC – 6 термопарных входов (K, J, T, E, R, S)
7. FBs-232M / FBs-485M – Доп. коммуникационные модули

Парт-номера и аналоги

| Part Number | Описание | |----------------------|----------| | FBs-40MAR2-AC | Базовый модуль (24 DI, 16 Relay DO) | | FBs-40MAR2-DC | Версия с питанием 24 В DC | | FBs-40MAR2-AD | Модификация с аналоговыми входами | | FBs-32MAR2-AC | Аналог с меньшим числом I/O (16 DI, 16 Relay DO) |

Совместимые HMI и ПО

• HMI: FATEK HMI (серии FTH, FTE), Weintek, Delta, Kinco
• ПО: WinProladder (FATEK), Modbus Poll, SCADA-системы (Ignition, CODESYS, LabVIEW)

Применение

• Управление конвейерами
• Системы вентиляции и кондиционирования
• Автоматизация насосных станций
• Управление освещением
• Промышленные линии сборки

Контроллер FBs-40MAR2-AC подходит для проектов средней сложности с необходимостью релейного управления и интеграции в Modbus-сети.

Если нужны дополнительные модули или спецификации – уточняйте у официальных дистрибьюторов FATEK.
