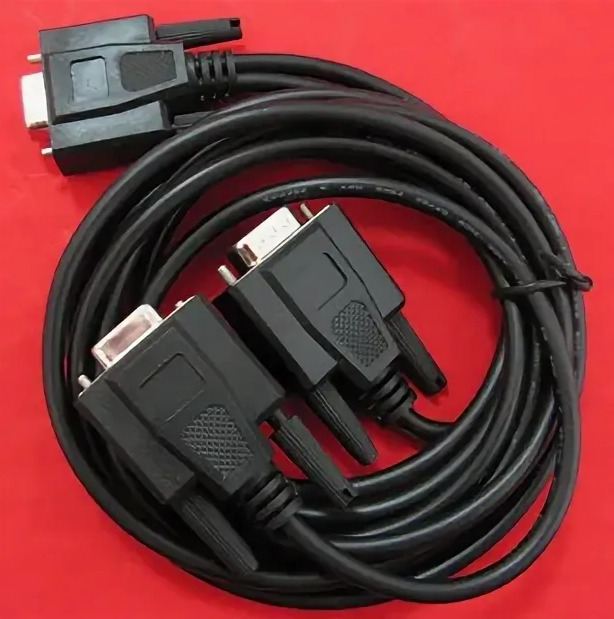

Кабель для программирования PC-MT500 RS232 WEINVIEW/EVIEW/EASYVIEW MT500 HMI

Описание кабеля для программирования PC-MT500 RS232 (WEINVIEW / EVIEW / EASYVIEW MT500 HMI)

Кабель PC-MT500 RS232 предназначен для подключения компьютера (ПК) к панелям оператора (HMI) серии MT500 от производителей Weinview, Eview, EasyView через RS232 (COM-порт). Используется для загрузки и отладки проектов, программирования, обновления прошивок и диагностики.

Технические характеристики:

• Тип интерфейса: RS232 (DB9)
• Разъемы:
  • Сторона ПК: DB9 male (вилка)
  • Сторона HMI: DB9 female (розетка)
• Скорость передачи данных: 9600–115200 бод (настраивается в программном обеспечении)
• Длина кабеля: Обычно 1.5–2 м (зависит от производителя)
• Экранирование: Да (для защиты от помех)
• Совместимое ПО: EasyBuilder Pro (для программирования HMI MT500)

Парт-номера (номера деталей):

• PC-MT500-RS232 (стандартное обозначение)
• MT500-PC-CABLE (альтернативное название)
• Eview-232-MT500 (в некоторых каталогах)

Совместимые модели HMI:

Кабель подходит для панелей оператора серии MT500, включая:

• MT506T, MT508T, MT510T, MT512T
• MT506L, MT508L, MT510L, MT512L
• MT506TV, MT508TV, MT510TV, MT512TV
• MT506LV, MT508LV, MT510LV, MT512LV

Примечания:

1. Для подключения к ПК требуется COM-порт (если его нет, можно использовать USB-to-RS232 конвертер).
2. Убедитесь, что в ПО EasyBuilder Pro выбрана правильная модель HMI и скорость передачи.
3. Для более новых моделей (например, серии MT8000) требуется другой кабель.

Если вам нужно подключение через USB, рассмотрите кабель PC-MT500-USB (имеет встроенный конвертер).
