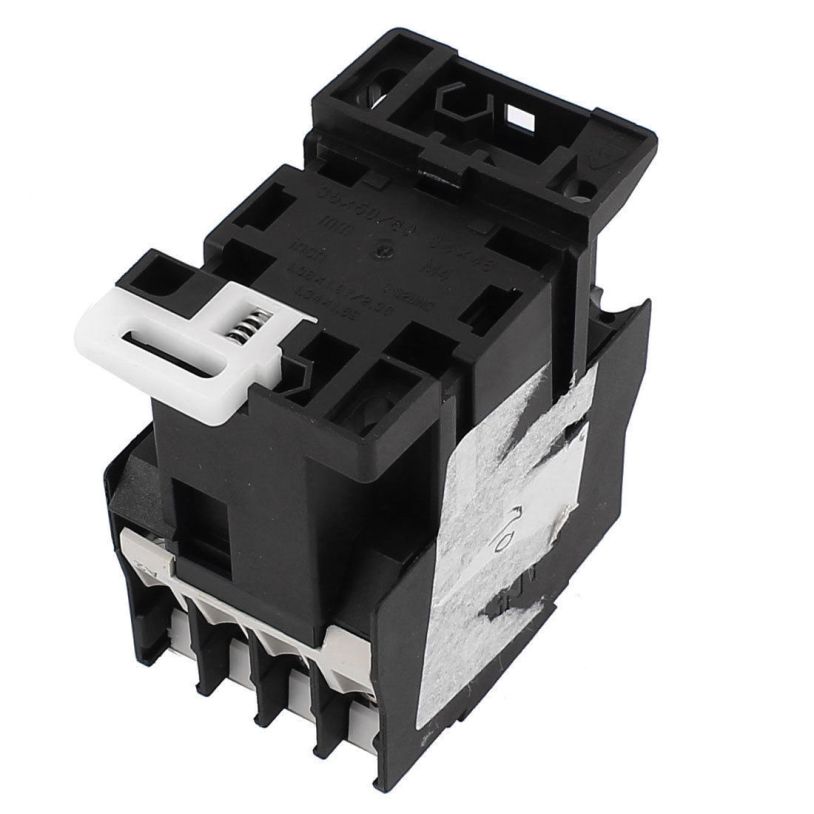

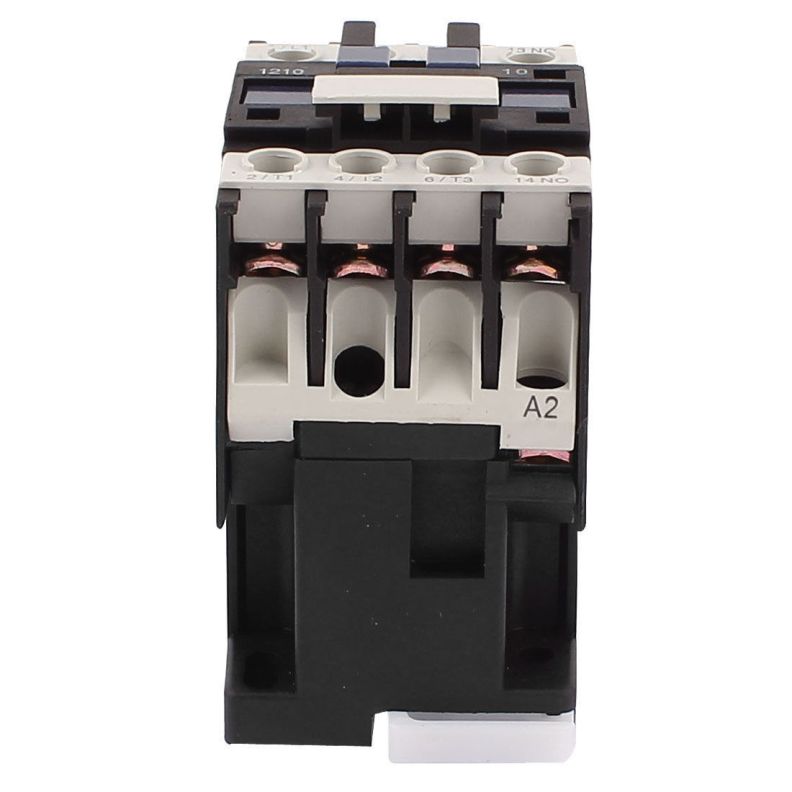

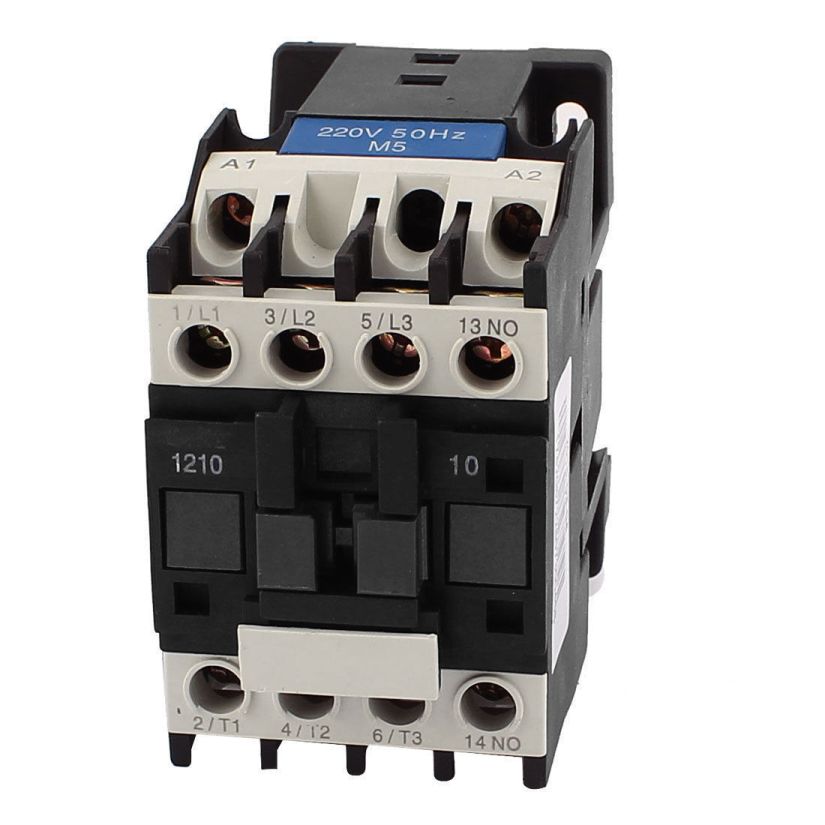

Контактор CJX2-1210 24V 690V 20A 50Hz

Описание и технические характеристики контактора CJX2-1210

Контактор CJX2-1210 – это электромагнитный коммутационный аппарат, предназначенный для дистанционного управления нагрузкой в цепях переменного тока. Применяется в промышленных и бытовых системах автоматизации, управления двигателями, освещением и другими силовыми нагрузками.

Основные параметры:

• Номинальное напряжение катушки: 24V AC/DC
• Номинальное рабочее напряжение: 690V AC
• Номинальный ток (AC-3, 400V): 20A
• Частота сети: 50/60Hz
• Количество полюсов: 1NO (1 нормально открытый контакт)
• Механическая износостойкость: 10 млн. циклов
• Электрическая износостойкость (AC-3): 1 млн. циклов
• Степень защиты: IP20 (открытое исполнение)
• Температурный диапазон: -5°C ... +40°C
• Масса: ~0.3 кг

Совместимые дополнительные модули:

• Тепловые реле (РТИ): JR36-20, JRS1-20
• Приставки задержки (таймеры): F4, LA4
• Блоки вспомогательных контактов: F5, LA1

Парт-номера и аналоги

Оригинальные обозначения:

• CJX2-1210 (стандартный контактор с катушкой 24V)
• CJX2-1210 AC24V (для переменного тока)
• CJX2-1210 DC24V (для постоянного тока)

Совместимые аналоги:

• Schneider Electric: LC1D12 (LC1D12BD)
• ABB: A12-30-10 (катушка 24V)
• Siemens: 3RT2015-1BB40 (SIRIUS 3RT)
• Chint: CDC1-12 (катушка 24V)
• IEK: КМЭ-1210 (24V)

Применение:

• Управление электродвигателями до 11 кВт (400V)
• Коммутация осветительных сетей
• Автоматизация промышленного оборудования

Контактор CJX2-1210 отвечает стандартам IEC 60947-4-1, GB 14048.4. Перед подключением рекомендуется проверять соответствие параметров сети и нагрузки.
