IGBT ps21767

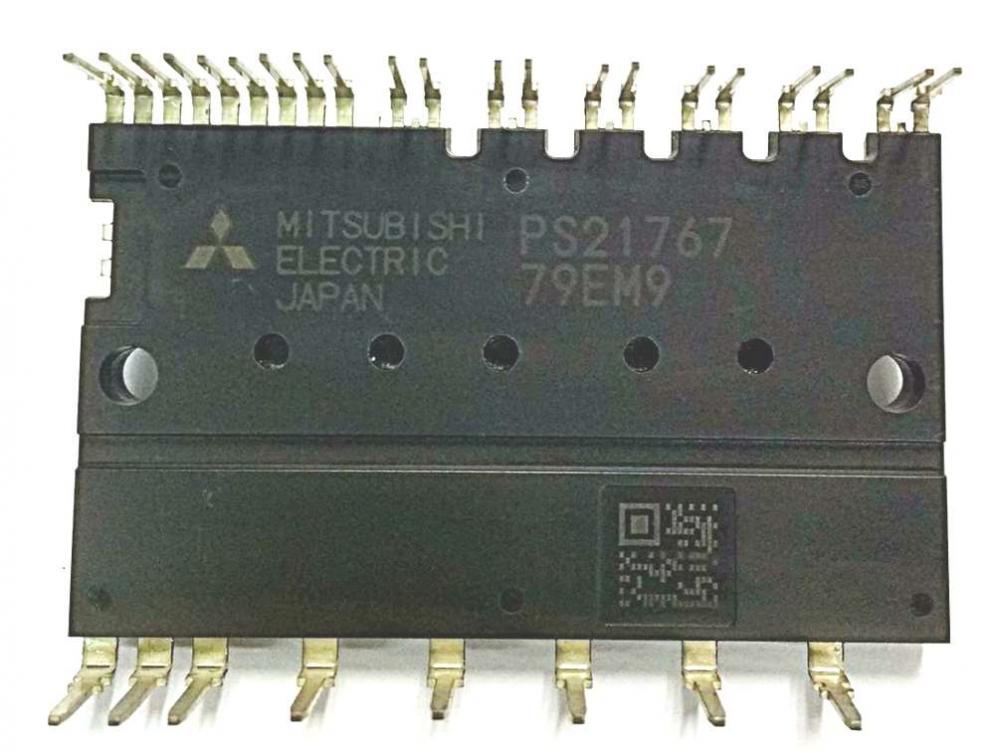

Описание IGBT модуля PS21767

PS21767 — это интеллектуальный силовой модуль (IPM) от Mitsubishi Electric, предназначенный для управления электродвигателями и инверторными системами. Модуль объединяет в себе IGBT-транзисторы с драйверами, защитные цепи (от перегрузки, перегрева, КЗ) и другие вспомогательные компоненты, что упрощает проектирование высокоэффективных преобразователей частоты и сервоприводов.

Основные области применения:

• Промышленные приводы
• Чиллеры и системы кондиционирования
• Робототехника
• Электромобили и зарядные станции

Технические характеристики PS21767

Основные параметры

• Тип модуля: Intelligent Power Module (IPM)
• Макс. напряжение коллектор-эмиттер (VCES): 600 В
• Номинальный ток (IC): 15–25 А (зависит от условий охлаждения)
• Встроенные диоды: Быстрые обратные диоды (FRD)
• Количество фаз: 3 (3-фазный инвертор)
• Тепловое сопротивление (Rth(j-c)): ~1.2 °C/W
• Корпус: 23-выводной, изолированный (для монтажа на радиатор)

Электрические характеристики

• Напряжение питания драйверов (VCC): 15 В (±10%)
• Падение напряжения в открытом состоянии (VCE(sat)): ~1.8 В (при 25 А)
• Время переключения (ton/toff): ~100–300 нс
• Защита:
  • Короткое замыкание (SC)
  • Перегрев (OT)
  • Обрыв питания драйвера (UVLO)

Температурный режим

• Рабочая температура (Tj): -20°C до +150°C
• Температура хранения: -40°C до +125°C

Парт-номера и совместимые модули

Аналоги PS21767 от Mitsubishi

• PS21765 (аналог с меньшим током, 10–15 А)
• PS21768 (аналог с улучшенными динамическими характеристиками)
• PS21867 (более новая версия с похожими параметрами)

Совместимые модели других производителей

• Infineon: FSBB20CH60 (20 А, 600 В)
• ON Semiconductor: NXV20B120MNQ (20 А, 1200 В, требует адаптации схемы)
• STMicroelectronics: STGIPS20K60 (20 А, 600 В)

Примечания

1. Замена модуля: При выборе аналога учитывайте не только ток и напряжение, но и логику управления (уровни сигналов, защитные функции).
2. Охлаждение: Для работы на максимальных токах требуется эффективный радиатор или активное охлаждение.
3. Документация: Рекомендуется использовать официальный даташит от Mitsubishi Electric для уточнения параметров.

Если вам нужна дополнительная информация (например, распиновка или типовые схемы подключения), уточните запрос!

IGBT ps21767 предназначен для замены и ремонта силовых электронных узлов. Точное обозначение компонента — ps21767. Для правильного подбора необходимо сверить полную маркировку, тип корпуса, схему выводов, допустимые ток и напряжение, а также параметры управления с документацией оборудования и оригинальным компонентом. При сомнениях отправьте специалисту магазина фото маркировки и платы.
