Артикул: 299372
Под заказ
цена: 1 800
цена актуальна на: 11.07.2022
  • от 10шт - скидка 5%
  • от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

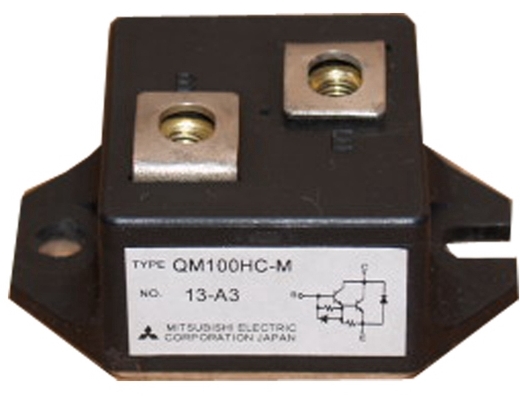

Описание IGBT QM100HC-M

IGBT QM100HC-M: Описание и технические характеристики

Общее описание

IGBT QM100HC-M – это мощный биполярный транзистор с изолированным затвором (IGBT), предназначенный для высоковольтных и высокочастотных применений. Используется в инверторах, импульсных источниках питания, сварочном оборудовании, электроприводах и других силовых электронных устройствах.

Основные технические характеристики

| Параметр | Значение | |----------------------------------|-----------------------------------| | Тип транзистора | N-канальный IGBT | | Коллектор-эмиттер напряжение (VCES) | до 1200 В (зависит от модификации) | | Ток коллектора (IC) | 100 А (при 25°C) | | Ток коллектора (IC) | ~70 А (при 100°C) | | Максимальная рассеиваемая мощность (Ptot) | 330 Вт (при 25°C) | | Напряжение затвор-эмиттер (VGE) | ±20 В (макс.) | | Падение напряжения (VCE(sat)) | ~2.0 В (при 50 А) | | Время включения (ton) | ~60 нс | | Время выключения (toff) | ~280 нс | | Температура перехода (Tj) | -40°C до +150°C | | Корпус | TO-247 (3-контактный) |

Эквиваленты и совместимые модели

Парт-номера и аналоги:
  • IRG4PH50UD (International Rectifier)
  • FGA25N120ANTD (Fairchild/ON Semiconductor)
  • HGTG20N120BND (Microsemi)
  • IXGH48N60B3D1 (IXYS)
Совместимые модели (по характеристикам):
  • QM75HC-M (75 А, 1200 В)
  • QM150HC-M (150 А, 1200 В)
  • QM200HC-M (200 А, 1200 В)
  • STGW30H120DF (STMicroelectronics)

Применение

  • Инверторы и частотные преобразователи
  • Сварочные аппараты
  • Импульсные блоки питания
  • Электроприводы и сервосистемы
  • Управление электродвигателями

Примечание

Перед заменой рекомендуется проверять datasheet на соответствие параметров, особенно напряжение VCES и ток IC.

Если нужны дополнительные данные (графики, схемы включения), уточните запрос.

Парт номера для IGBT QM100HC-M

QM100HC-M
QM100HCM
