ПЛК CJ1W-MAD42

Описание модуля CJ1W-MAD42

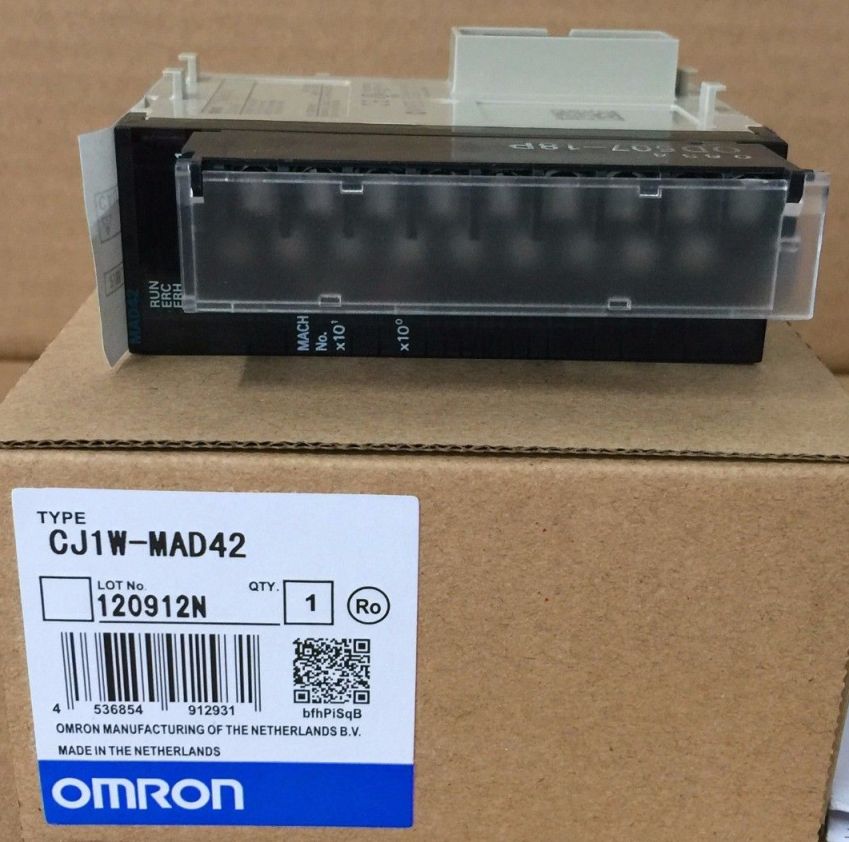

CJ1W-MAD42 – это аналоговый модуль ввода-вывода от Omron, предназначенный для работы с ПЛК серии CJ1. Модуль обеспечивает преобразование аналоговых сигналов (ток/напряжение) в цифровые значения и обратно, что позволяет использовать его в системах автоматизации для контроля и управления процессами.

Технические характеристики

Основные параметры:

• Тип модуля: Аналоговый ввод-вывод (4 входа / 2 выхода)
• Разрешение:
  • Вход: 1/6000 (по умолчанию), 1/12000, 1/24000 (программируется)
  • Выход: 1/6000 (по умолчанию), 1/12000 (программируется)
• Типы сигналов:
  • Вход:
    • Напряжение: 0–10 В, 1–5 В, –10–10 В
    • Ток: 0–20 мА, 4–20 мА
  • Выход:
    • Напряжение: 0–10 В, –10–10 В, 1–5 В
    • Ток: 0–20 мА, 4–20 мА
• Точность:
  • Вход: ±0.2% (при 25°C), ±0.4% (в полном диапазоне температур)
  • Выход: ±0.3% (при 25°C), ±0.6% (в полном диапазоне температур)
• Изоляция: Гальваническая изоляция между входами/выходами и ПЛК
• Скорость преобразования: 1 мс/канал (вход и выход)
• Потребляемый ток: 5 В – 120 мА, 26 В – 50 мА (макс.)
• Рабочая температура: 0…55°C
• Относительная влажность: 10…90% (без конденсации)
• Степень защиты: IP20

Парт-номера и совместимые модели

Парт-номера:

• CJ1W-MAD42 (основной модуль)
• CJ1W-MAD42-V1 (модифицированная версия, если есть)

Совместимые ПЛК:

• Omron CJ1 Series:
  • CJ1G/H-CPU** (например, CJ1G-CPU45, CJ1H-CPU66 и др.)
  • Совместим с базовыми модулями CJ1W
• Другие серии (через адаптеры или конвертеры):
  • CS1 (с использованием адаптеров)
  • CP1 (ограниченная совместимость)

Применение

• Управление двигателями с аналоговым заданием скорости
• Контроль температуры, давления, уровня через датчики 4–20 мА / 0–10 В
• Системы автоматизации в промышленности (химия, нефтегаз, пищевое производство)

Дополнительные аксессуары

• Терминалы подключения:
  • XA4C (для подключения проводов)
• Кабели связи:
  • CS1W-CN* (для соединения с CPU)

Если требуется более точная информация по конфигурации или альтернативные модули, уточните задачу!
