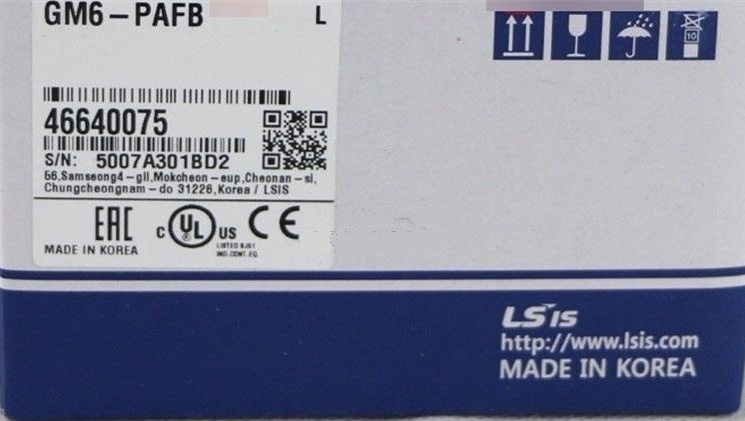

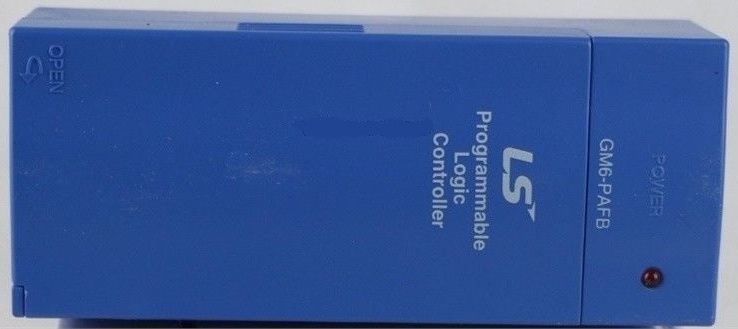

ПЛК LS GM6-PAFB

Описание ПЛК LS GM6-PAFB

GM6-PAFB – это компактный программируемый логический контроллер (ПЛК) от LS Electric (ранее LG Industrial Systems). Он относится к серии GM6, которая отличается высокой производительностью, гибкостью в программировании и широкими возможностями интеграции в системы автоматизации.

Контроллер GM6-PAFB предназначен для управления промышленными процессами, механизмами и оборудованием. Он поддерживает различные протоколы связи, что делает его совместимым с датчиками, частотными преобразователями, HMI-панелями и другими устройствами.

Технические характеристики

Основные параметры:

• Процессор: 32-битный, высокоскоростной
• Память:
  • Программная: 64 Кбайт
  • Данных: 32 Кбайт
• Количество цифровых входов/выходов:
  • До 256 точек ввода/вывода (возможность расширения через модули)
• Аналоговые входы/выходы:
  • Поддержка модулей расширения (например, GM6-AD4A, GM6-DA2V)
• Тип программирования:
  • Поддерживаемые языки: LD (лестничные диаграммы), FBD, ST, SFC
  • Среда разработки: XG5000 (для программирования и конфигурации)
• Скорость обработки команд:
  • 0.1 мкс/команда (базовые логические операции)
• Коммуникационные интерфейсы:
  • RS-232/RS-485 (встроенные)
  • Поддержка протоколов: Modbus RTU, LS Bus, Ethernet (с дополнительными модулями)

Электропитание:

• Напряжение питания: 24 В DC (±15%)
• Потребляемая мощность: 10 Вт (максимум)

Условия эксплуатации:

• Рабочая температура: 0°C ~ 55°C
• Влажность: 5% ~ 95% (без конденсации)
• Защита: IP20 (требуется установка в шкаф)

Парт-номера и совместимые модули

Основные парт-номера:

• GM6-PAFB – базовый процессорный модуль
• GM6-PAFA – аналогичная модель с другими характеристиками ввода/вывода
• GM6-PAFC – версия с увеличенной памятью

Модули расширения:

• Цифровые входы/выходы:
  • GM6-16DT – 16 цифровых выходов (транзисторных)
  • GM6-16DR – 16 релейных выходов
• Аналоговые модули:
  • GM6-AD4A – 4 аналоговых входа (0-10 В, 4-20 мА)
  • GM6-DA2V – 2 аналоговых выхода (0-10 В)
• Коммуникационные модули:
  • GM6-EN01 – Ethernet-модуль
  • GM6-IF01 – интерфейсный модуль RS-485

Совместимые HMI и ПО:

• Панели оператора: XBT-G (LS Electric), Mitsubishi GOT (через протоколы связи)
• Программное обеспечение: XG5000 (основная среда программирования)

Совместимые модели и аналоги

• LS Electric:
  • GM7 (более новая серия, обратно совместимая)
  • XGB (альтернативная линейка)
• Другие бренды:
  • Siemens S7-200 (частичная совместимость через Modbus)
  • Mitsubishi FX Series (требуются конвертеры протоколов)

Вывод

ПЛК GM6-PAFB – это надежное решение для автоматизации небольших и средних систем. Он сочетает в себе гибкость программирования, широкие возможности расширения и совместимость с различными промышленными устройствами.

Если нужны дополнительные параметры или уточнения – пиши! 🚀
