Разъем питания для Acer Aspire 5220, 5220G, 5520, 5520G

Отличный вопрос! Разъем питания для серий Acer Aspire 5220 и 5520 — одна из самых частых проблем этих ноутбуков из-за своего ненадежного конструктивного исполнения. Вот подробное описание.

Описание и проблема

Этот разъем несъемный, он припаян напрямую к материнской плате (системной плате). Конструктивно он слабый, так как имеет всего 2 или 4 тонких контакта, которые не рассчитаны на постоянное механическое воздействие. При неаккуратном подключении/отключении кабеля, падении ноутбука с подключенным кабелем или просто со временем контакты отрываются от платы, ломаются или расшатываются посадочные гнезда.

Основные симптомы неисправности:

• Ноутбук не заряжается, даже если индикатор адаптера горит.
• Нужно пошевелить штекер в гнезде, чтобы пошел заряд.
• Искры или треск при подключении кабеля.
• Полное отсутствие реакции на подключение зарядного устройства.

Решение проблемы: В 90% случаев требуется замена разъема питания. Это работа для сервисного центра, так как требуется разборка ноутбука, демонтаж старого разъема и аккуратная пайка нового с использованием паяльной станции. В сложных случаях при повреждении контактных площадок на материнской плате может потребоваться более сложный ремонт ("наращивание дорожек").

Технические характеристики разъема

• Тип: DC Power Jack (гнездо постоянного тока).
• Форма: Цилиндрический, с центральным штырьком-контактом.
• Размер (внешний/внутренний диаметр): Стандартный размер для Acer того периода — 5.5 мм x 1.7 мм (внешний диаметр гильзы 5.5 мм, диаметр внутреннего отверстия 1.7 мм). Это самый важный параметр для совместимости с блоком питания.
• Полярность: Центральный контакт — положительный (+), внешняя гильза — отрицательный (-). (Стандарт для Acer и большинства производителей).
• Количество контактов на плате: Чаще всего 4 контакта (2 силовых для подачи питания и 2 сигнальных для определения подключения зарядного устройства). Встречаются и 2-контактные варианты, но они взаимозаменяемы при правильной распайке.
• Монтаж: Пайка в сквозные отверстия материнской платы (Through-Hole Technology, THT).

Парт номера (Part Numbers)

У самого разъема редко бывает номер детали от Acer, так как это не запасная часть для пользователя. В сервисных центрах и при заказе используют оригинальные номера материнских плат (куда он впаивается) или универсальные номера производителей разъемов.

1. Номер разъема у поставщиков компонентов: Наиболее распространенный и подходящий разъем имеет маркировку JACK-DC-005 или DC-005. Это его промышленное обозначение с размерами 5.5x1.7мм.
2. Сервисный номер Acer (для поиска платы):
   • 30.PA6C0.001 — один из номеров системной платы для Aspire 5520.
   • 30.PA6C0.002
   • 30.PA6C0.011
   • LS50 — код модели материнской платы.
   • Для точного определения лучше разобрать ноутбук и посмотреть маркировку на самой материнской плате.

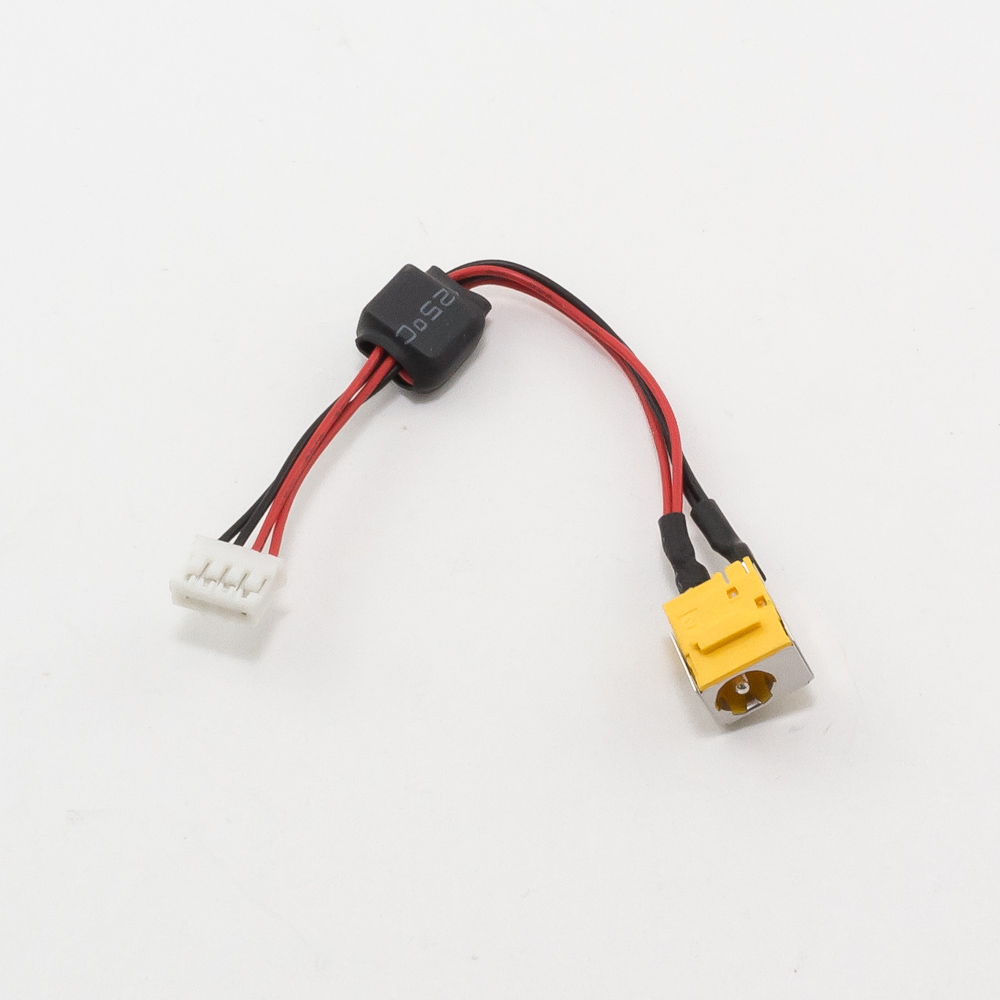

Как искать для покупки: В интернет-магазинах (AliExpress, eBay и др.) достаточно искать по запросу: DC Jack for Acer Aspire 5520 5220 или Разъем питания Acer Aspire 5520. Часто продаются в сборе с проводами ("хвостами") для упрощения пайки.

Совместимые модели ноутбуков

Разъем абсолютно идентичен и взаимозаменяем для следующих моделей Acer:

• Acer Aspire 5220 (все модификации)
• Acer Aspire 5220G (с дискретной графикой)
• Acer Aspire 5520 (все модификации)
• Acer Aspire 5520G (с дискретной графикой)
• Acer Aspire 5720 / 5720G (часто использует такую же платформу)
• Acer Aspire 5315
• Acer Aspire 7510
• Acer Aspire 7710
• Acer Aspire 8920 / 8920G
• Acer Aspire 9920

Важное примечание по совместимости: Ноутбуки серий Aspire 5520G и 5220G с дискретными видеокартами (NVIDIA GeForce 7000M/8000M) имеют блок питания на 90Вт (19V/4.74A), в то время как модели без "G" часто шли с блоком на 65Вт (19V/3.42A). Разъем при этом одинаковый, но использование менее мощного БП с "игровой" моделью может привести к его перегрузке и отключению под высокой нагрузкой.

Рекомендация

Если у вас возникла проблема с этим разъемом, лучше сразу обратиться в проверенный сервисный центр для диагностики и замены. Самостоятельная пайка без опыта может привести к необратимому повреждению материнской платы.
