Разъем питания для Acer Aspire 5534, 5538

Отличный вопрос! Разъем питания для ноутбуков Acer Aspire 5534 и 5538 — это один из самых распространенных и долго использовавшихся стандартов Acer.

Описание

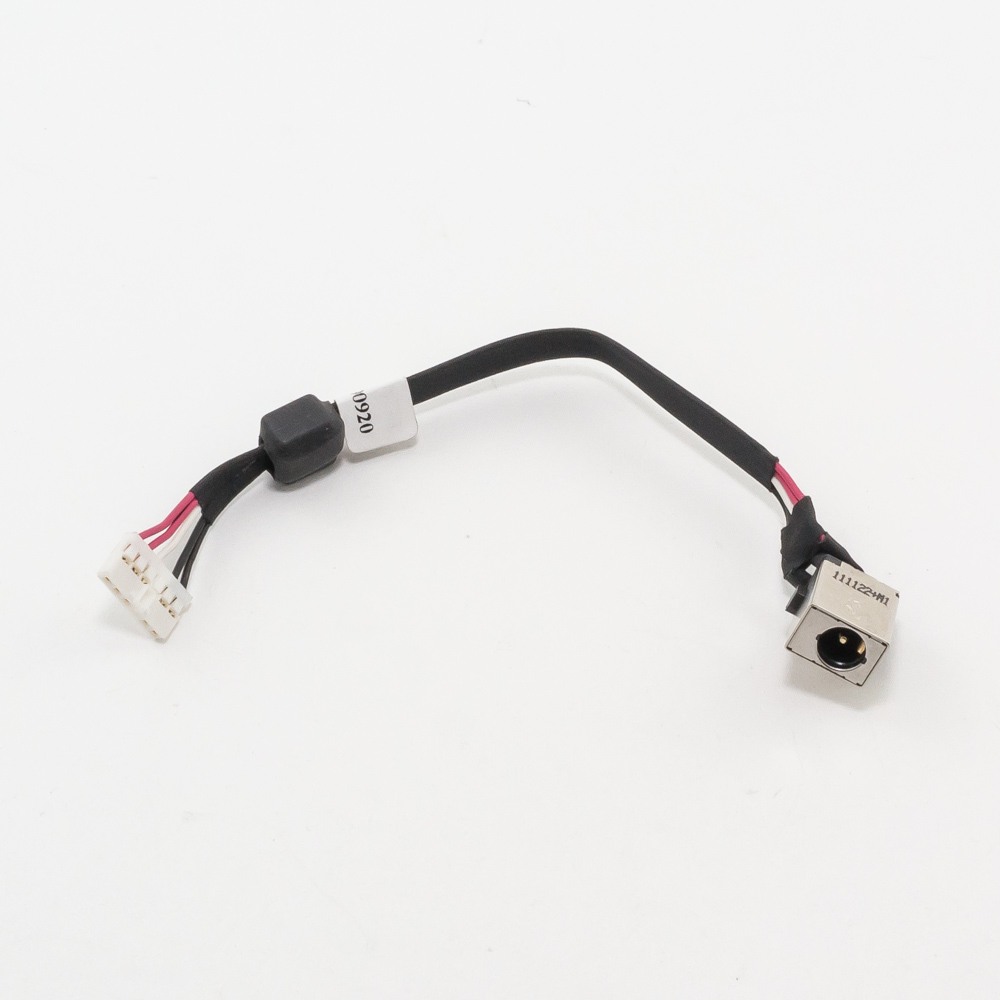

Разъем питания для этих моделей — цилиндрический, коаксиальный (штекер "бочонок"). Он имеет центральный контакт (положительный полюс, +) и внешний контакт (отрицательный полюс, -). Разъем вставляется в гнездо на корпусе ноутбука. Основная проблема, характерная для этих разъемов, — расшатывание и отпаивание гнезда (DC-jack) от материнской платы из-за механических нагрузок, что приводит к нестабильной зарядке или ее отсутствию.

Технические характеристики (параметры блока питания)

Для корректной и безопасной работы ноутбука крайне важно использовать блок питания (адаптер) с правильными параметрами:

• Тип разъема (штекер): Круглый коаксиальный (DC).
• Размер (диаметр) штекера: 5.5 мм x 1.7 мм. Это самый важный параметр. Внешний диаметр — 5.5 мм, внутренний диаметр отверстия — 1.7 мм.
  • Обозначение: 5.5*1.7mm.
• Полярность: Центр — плюс (+). На блоке питания это обозначается символами, например: (+) — o — (–).
• Выходное напряжение (Output Voltage): 19 Вольт (V). Допустимое отклонение обычно ±5%.
• Выходной ток (Output Current): Не менее 3.42 Ампера (A) для большинства конфигураций. Встречаются блоки на 4.74 А. Можно использовать блок с большим током (А), но НИКОГДА не с большим напряжением (V).
• Выходная мощность (Output Power): 65 Ватт (W) (19V * 3.42A ≈ 65W) или 90 Ватт (19V * 4.74A ≈ 90W). Блок большей мощности подойдет.
• Входное напряжение (Input Voltage): 100-240 В (переменный ток, 50-60 Гц) для работы от розетки.

Итоговая спецификация БП: 19V 3.42A (65W) или 19V 4.74A (90W) с разъемом 5.5*1.7mm, центр плюс.

Парт-номера (Part Numbers) оригинальных блоков питания Acer

Эти номера можно найти на наклейке оригинального адаптера. По ним легко найти совместимую замену:

• PA-1650-08 (самый распространенный, 65W)
• PA-1650-18
• PA-1900-08 (90W)
• LU.P0905.001 (90W)
• 50.PAB01.001

Совместимые модели ноутбуков Acer

Данный разъем и параметры использовались в огромном количестве моделей Acer на протяжении многих лет. Вот неполный список совместимых серий:

• Acer Aspire 5534, 5538, 5536, 5536G
• Acer Aspire 5334, 5338, 5336
• Acer Aspire 5734, 5738, 5739, 5739G
• Acer Aspire 5251, 5253
• Acer Aspire 5741, 5742
• Acer Aspire 5551, 5552
• Acer Aspire 7560, 7560S
• Acer Aspire 5750, 5750G (некоторые модификации)
• Acer Aspire 7730
• Acer Aspire 8930
• Acer Aspire 3690, 4310, 4315, 4520, 4710, 4720
• Acer Aspire One (многие нетбуки серий D250, D260, 532h, 721, 722 и др.)
• Acer Extensa 5230, 5235
• Acer TravelMate 5730, 5740
• Acer Ferrari 1100

Важное примечание по совместимости: Если вы покупаете новый блок питания, всегда сверяйте все три параметра: напряжение (19V), размер штекера (5.5*1.7mm) и полярность (центр +). Блок с такими характеристиками, даже если вашей модели нет в списке, с высокой вероятностью подойдет.

Рекомендация при проблемах с зарядкой

Если ноутбук не заряжается, но индикатор на блоке питания горит, в 80% случаев проблема не в самом блоке, а в разъеме на материнской плате (DC-jack). Он требует перепайки или замены. В этом случае лучше обратиться в сервисный центр.
