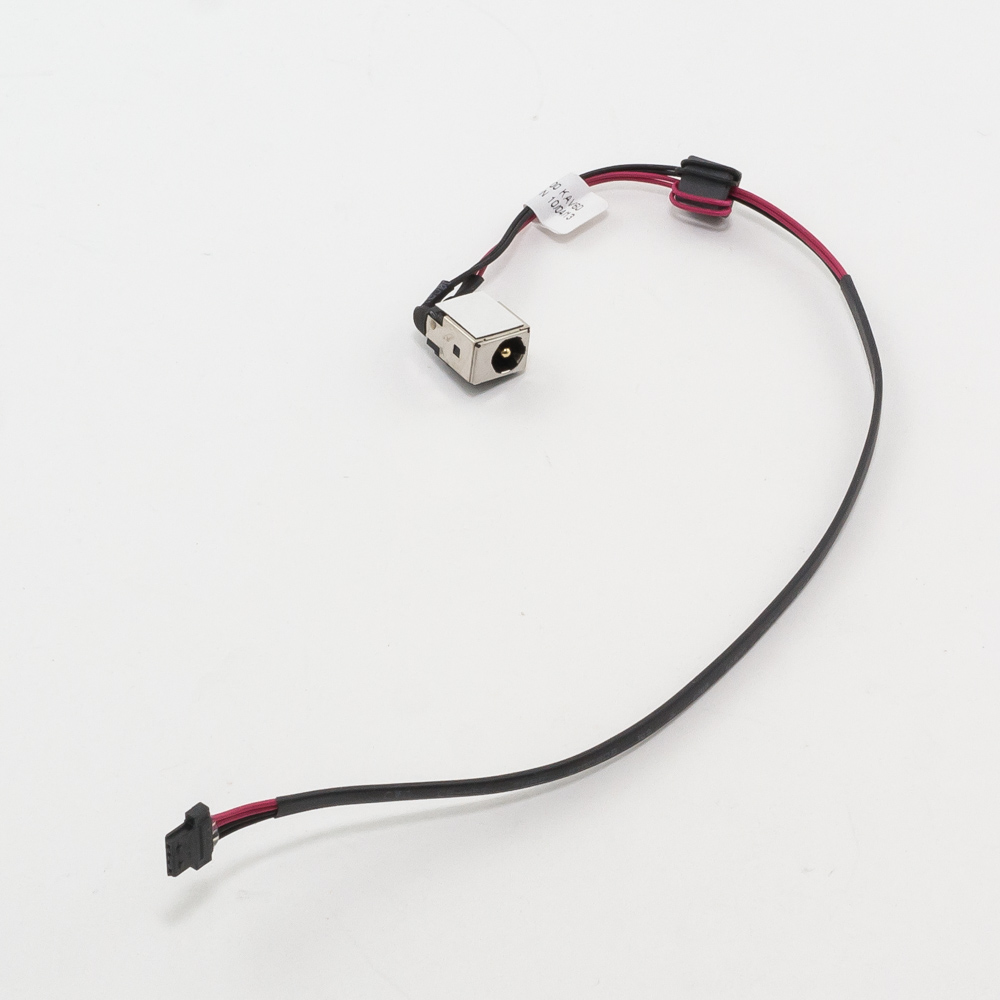

Разъем питания для Acer One D250, P531, KAV60

Отличный вопрос! Разъем питания для серии нетбуков Acer Aspire One D250 и связанных моделей — один из самых распространенных, но имеет важные нюансы.

Описание разъема питания

Это цилиндрический коаксиальный (бочонковый) разъем для постоянного тока, который находится на левом боковом торце ноутбука.

Ключевые визуальные особенности:

• Форма: Цилиндрическая, с полым штырьком-контактом внутри и внешним металлическим цилиндром-обоймой.
• Полярность: Стандартная для Acer и многих других брендов — положительный контакт (+) внутри, отрицательный (-) снаружи.
• Особенность: Внутри гнезда на ноутбуке находится центральный штыревой контакт. Это значит, что в штекере блока питания (вилке) должна быть полая (трубчатая) принимающая часть. Это важный момент при подборе замены.

Технические характеристики (Требования к блоку питания)

Для безопасной и корректной работы необходимо соблюдать все четыре параметра:

1. Размер (диаметр) штекера: ⌀ 5.5 мм (внешний) / ⌀ 1.7 мм (внутренний). Это самый частый размер, обозначается как 5.5 x 1.7 mm.
2. Напряжение (Voltage, V): 19 Вольт (19V). Допустимое отклонение обычно ±5%. Никогда не используйте блок с другим напряжением!
3. Сила тока (Current, A): Не менее 1.58 Ампера (1.58A) или чаще 2.0 А (2.0A). Блок питания может иметь больший ток (например, 3.42A, 4.74A), но не меньший. Ноутбук возьмет столько, сколько ему нужно.
4. Полярность (Polarity): Положительный внутри (+). Обозначается символами, например: ( + )---( ) или словами "Inside Positive".

Итоговая спецификация БП: 19V / 2.0A (или более) / штекер 5.5 x 1.7 mm / положительный внутри (+).

Парт-номера (Part Numbers)

Эти номера используются Acer и производителями БП для оригинальных и совместимых устройств.

Оригинальные/официальные БП от Acer:

• ADP-40NH B (или просто 40NH) — самый распространенный (19V, 2.1A).
• ADP-65NH B (65NH) — более мощный (19V, 3.42A), также подходит.
• LU.S40NH.001
• MS2161 (номер на самом блоке)

Универсальные совместимые БП (примеры): Практически любой блок питания от известных брендов (FSP, LiteOn, Delta, AcBel) или качественный универсальный блок с набором штекеров, имеющий параметры 19V/2-3A и штекер 5.5 x 1.7 mm, будет работать. Ищите эти цифры в описании.

Совместимые модели ноутбуков Acer

Данный разъем и параметры питания использовались в огромном количестве моделей Acer, особенно в ранних нетбуках и ультрабуках. Вот неполный список:

• Acer Aspire One серия:
  • Acer Aspire One D250 (все модификации)
  • Acer Aspire One D255
  • Acer Aspire One 531 / 532h
  • Acer Aspire One 721 / 722
  • Acer Aspire One 753 / 756
  • Acer Aspire One A110 / A150 / AOA150
  • Acer Aspire One ZG5
• Acer Aspire серия (некоторые модели):
  • Acer Aspire 3810T / 3810TG (Timeline)
  • Acer Aspire 3810TZ
  • Acer Aspire 3811T
  • Acer Aspire 4810T / 4810TG (Timeline)
  • Acer Aspire 5810T / 5810TG (Timeline)
  • Acer Aspire 5738DG
  • Acer Aspire 6930G
  • Acer Aspire 8930G
• Другие серии:
  • Acer Extensa 5230 / 5235
  • Acer Extensa 5630
  • Acer Extensa 7630
  • Acer TravelMate 5730
  • Acer Ferrari One (FO200)

Важное примечание по модели P531 и KAV60:

• P531 — это, скорее всего, внутренний код материнской платы или OEM-модели для Aspire One D250 или подобного.
• KAV60 — это, вероятно, код зарядного разъема на материнской плате. Это стандартный разъем для пайки, соответствующий указанным выше параметрам. Если вам нужно заменить именно этот разъем на плате, ищите по запросу "DC Jack KAV60" или "5.5x1.7mm DC Jack with pin".

Рекомендация

Перед покупкой нового блока питания всегда сверяйте параметры, указанные на нижней крышке вашего ноутбука (на наклейке возле гнезда питания) — там указаны точные Voltage (V) и Current (A). Физически проверьте, подходит ли штекер по размеру.

Если вы меняете сам разъем (DC Jack) на материнской плате, помимо соответствия размеров (5.5x1.7 мм), важно совпадение количества и расположения ножек (обычно 3: +, -, датчик).
