Матрица B140XW03 V.0

Конечно, вот подробное описание матрицы B140XW03 V.0, собранное из данных производителей панелей (в основном, AU Optronics) и рынка замены.

Описание

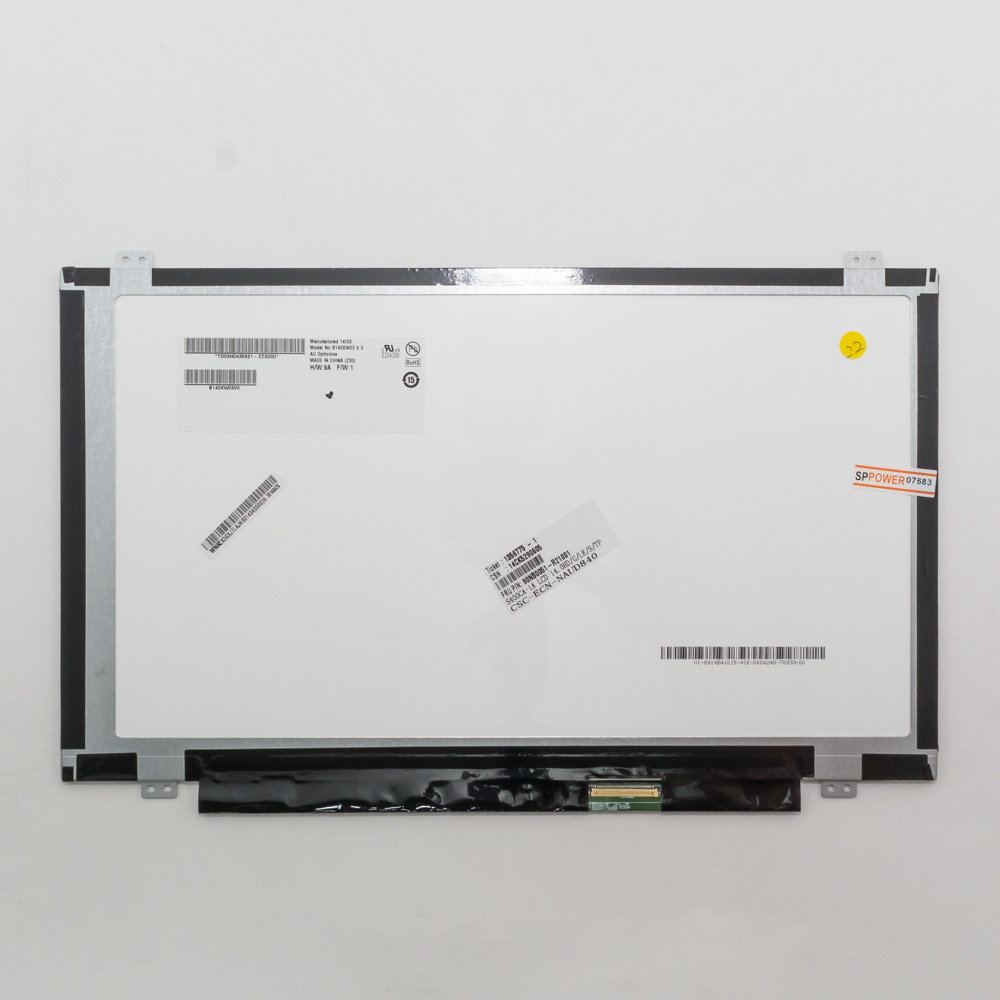

B140XW03 V.0 — это 14-дюймовая ЖК-матрица (панель) с диагональю 14.0 дюймов, разработанная компанией AU Optronics (AUO). Это одна из самых распространенных и массовых матриц своего времени, устанавливавшаяся в огромное количество ноутбуков среднего класса в конце 2000-х — начале 2010-х годов.

• Тип матрицы: TN (Twisted Nematic) — устаревшая технология, для которой характерны скромные углы обзора (особенно по вертикали), невысокая цветопередача, но быстрые времена отклика и низкая стоимость.
• Разрешение: Стандартное WXGA (1280x800 пикселей), соотношение сторон 16:10. Это было типичное разрешение для 14-дюймовых ноутбуков той эпохи.
• Подсветка: CCFL (люминесцентная лампа). Более старый тип подсветки, который со временем может терять яркость, желтеть или требовать замены инвертора. Отличается от современных матриц со светодиодной (LED) подсветкой.
• Интерфейс: LVDS (Low-Voltage Differential Signaling). Классический 40-контактный интерфейс для подключения матрицы к материнской плате ноутбука.
• Типичное применение: Бюджетные и бизнес-ноутбуки таких брендов, как Acer, Dell, HP, Lenovo, Toshiba, Samsung и других.

Технические характеристики (ТТХ)

| Параметр | Значение | | :--- | :--- | | Диагональ / Размер | 14.0 дюймов (35.6 см) | | Разрешение (Native) | 1280 x 800 (WXGA) | | Соотношение сторон | 16:10 | | Технология панели | TN (Twisted Nematic) | | Подсветка | CCFL | | Яркость | Около 200-220 кд/м² (типично для CCFL) | | Контрастность | Около 400:1 - 500:1 | | Время отклика | ~ 25 мс (типично для TN того периода) | | Углы обзора | ~ 90°/65°/50°/65° (CR ≥ 10) — очень скромные, особенно по вертикали | | Цветовая глубина | 6-bit + FRC (16.2 млн. цветов, 262K реальных) | | Интерфейс подключения | LVDS, 40-pin, single channel | | Положение разъема | Справа (Right tab) — важнейший параметр при замене! | | Толщина рамки | Примерно 2.0 мм (сверху/снизу) и 7.0 мм (по бокам) | | Габариты (ВхШхГ) | ~ 221.5 x 180.0 x 5.8 мм (зависит от версии) | | Вес | ~ 300-350 г |

Парт-номера и совместимые модели

Эта матрица имеет множество альтернативных номеров, так как поставлялась разным производителям ноутбуков и в сервисные центры.

Основные парт-номера (полные аналоги):

• B140XW03 V.0 (базовый номер AUO)
• LTN140AT03 (Samsung)
• LP140WH2(TL)(A1) (LG Display) — очень распространенная и часто взаимозаменяемая модель.
• HT14X13-100, HT14X13-101
• CLAA140WA01
• M140NW03 V.1 (от CMO — также часто совместим)
• NL10276BC28-01A (NEC)
• UN140WA01

Важно: При замене критически необходимо проверять не только разрешение и диагональ, но и:

1. Тип подсветки (CCFL/LED) — для CCFL нужен инвертор.
2. Расположение разъема (Left/Right tab) — у B140XW03 V.0 разъем справа.
3. Количество пинов и тип интерфейса — здесь 40-pin LVDS.

Совместимые модели ноутбуков (примеры)

Матрица устанавливалась в сотни моделей. Вот некоторые из самых известных:

• Acer: Aspire 3690, 4310, 4520, 4710, 4720, 4920, 4930, 5530, 5730, 5920, 6930, 6935; Extensa 4220, 4620
• Dell: Vostro 1000, 1200, 1400, 1500; Inspiron 1420, 1520, 1545, 1720
• HP/Compaq: Presario CQ40, CQ45, CQ50, CQ60, CQ61; Pavilion dv4 (старые), dv5 (старые), dv6700; G60, G70
• Lenovo (IBM): ThinkPad SL400, SL500; IdeaPad Y430, Y530 (некоторые модификации)
• Toshiba: Satellite A300, L300, L350, M300; Equium A200
• Samsung: R60, R70, R510
• MSI: EX600, EX700
• Fujitsu Siemens: Amilo Pi 1505, Li 1710

Рекомендация: Перед покупкой замены всегда:

1. Выключите ноутбук, отключите батарею.
2. Аккуратно снимите рамку (bezel) матрицы и визуально проверьте стикер на обратной стороне матрицы. Там будет указан точный оригинальный номер.
3. Ищите замену по этому номеру или по одному из перечисленных выше полных аналогов.
