Шлейф матрицы Toshiba Satellite A660, A665, A665D

Отличный вопрос! Шлейф матрицы для серии Toshiba Satellite A660/A665 — это распространённая деталь, так как эти модели были очень популярны. Проблемы с изображением (артефакты, полосы, мерцание) часто связаны именно с выходом из строя этого шлейфа.

Общее описание

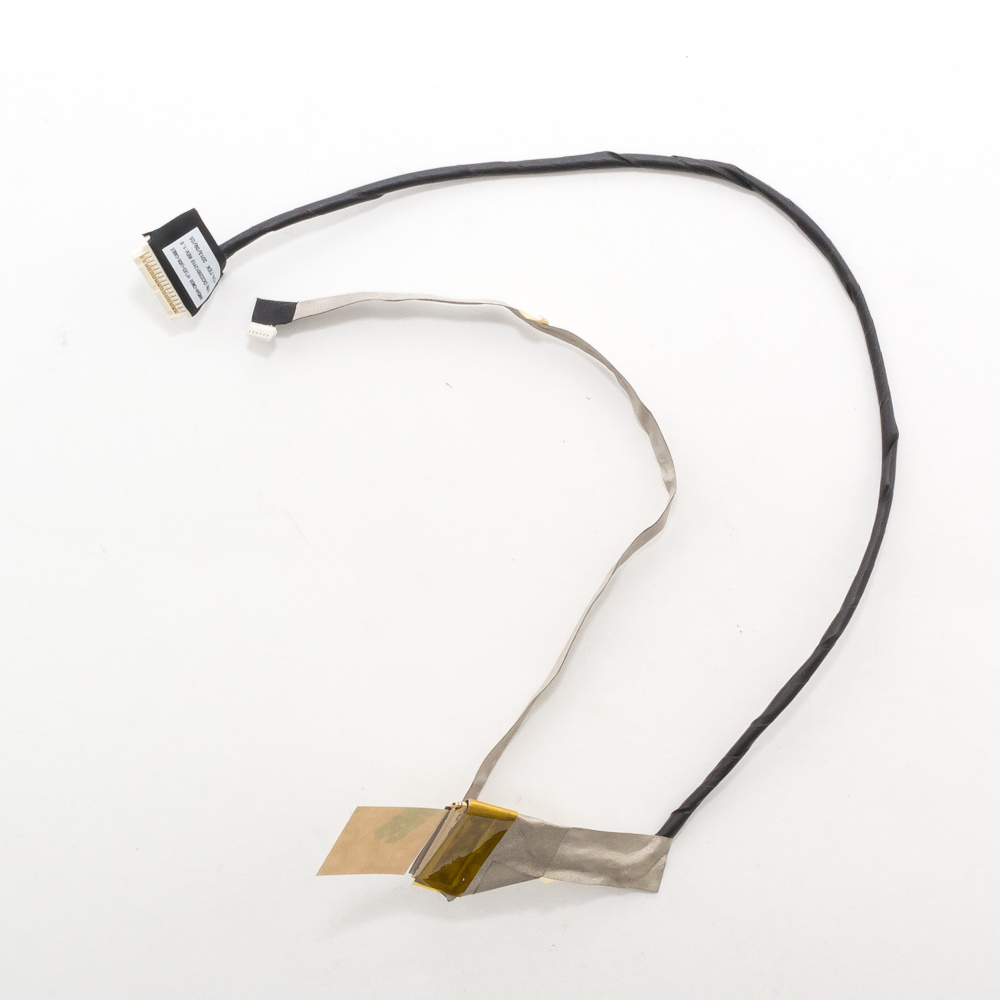

Шлейф матрицы (LCD cable, LVDS cable, дисплейный шлейф) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с матрицей (экраном). Он передает:

• Видеосигнал от видеокарты (интегрированной или дискретной NVIDIA GeForce) к матрице.
• Питание для подсветки матрицы.
• Сигналы управления подсветкой.

В сериях A660/A665 используется шлейф с 40-пиновым разъемом на стороне материнской платы (популярный стандарт для матриц с разрешением до HD/FullHD) и разъемом под конкретную модель матрицы на другой стороне.

Основная причина поломки: постоянное открывание/закрывание крышки ноутбука приводит к перегибам и постепенному износу токопроводящих дорожек внутри шлейфа.

Технические характеристики (типичные)

• Тип разъема (MB side): 40-пиновый, шаг контактов 0.5 мм, расположение — один ряд.
• Тип разъема (LCD side): Зависит от конкретной установленной матрицы. Чаще всего также 40-пиновый, но может быть и другим (например, 30+45 pin eDP в некоторых модификациях). Важно: перед покупкой необходимо знать точную модель матрицы.
• Длина: Приблизительно 25-30 см.
• Конфигурация: Прямой шлейф (не изогнутый, как в некоторых ультрабуках).

Парт-номера (Part Numbers)

Это оригинальные номера деталей от Toshiba. Один из них обычно указан на самом шлейфе.

• G000007850 — Самый распространенный номер для многих конфигураций.
• 9H.LC504.001 / 9H.LC504.002 — Другие часто встречающиеся OEM-номера.
• LK430-0ET0A — Еще один вариант номера детали.

Важно: Номера могут незначительно отличаться в зависимости от региона и конкретной субмодели (A665-SPXXXX). При поиске в интернет-магазинах чаще всего используют номер G000007850.

Совместимые модели ноутбуков (основной список)

Шлейф подходит для большого семейства моделей, построенных на одной платформе. Помимо Satellite, он используется в некоторых моделях серии Qosmio и даже в ноутбуках других брендов (HP, Dell) на аналогичной платформе Intel HM55, но это реже.

Основная совместимость — серии:

• Toshiba Satellite A660
• Toshiba Satellite A665 (включая модели с процессорами AMD: A665D, A665-SPXXXX)
• Toshiba Satellite A660D
• Toshiba Satellite M660
• Toshiba Satellite M665
• Toshiba Satellite L670 (не все, но многие)
• Toshiba Satellite L675
• Toshiba Satellite C660
• Toshiba Satellite C665

А также:

• Toshiba Qosmio X500 (некоторые модификации)
• Toshiba Satellite P500 (некоторые модификации)

Критически важное перед покупкой!

Чтобы гарантированно купить подходящий шлейф, необходимо двойное подтверждение:

1. Узнайте точную модель вашей матрицы. Для этого:

   • Включите ноутбук и запустите программу типа HWiNFO64 или AIDA64. В разделе "Дисплей" будет указан производитель и модель матрицы (например, LP156WH2-TLQB от LG Philips).
   • Или разберите ноутбук и снимите матрицу. На обратной стороне матрицы на наклейке будет написан ее точный модельный номер.

2. Снимите и визуально проверьте старый шлейф.

   • Посчитайте количество контактов на обоих концах шлейфа.
   • Сфотографируйте разъемы (особенно со стороны матрицы).
   • Сравните фотографию с тем, что продают.

Пример поиска в интернет-магазине: Ищите не только по модели ноутбука, но и по модели матрицы.

Идеальный запрос: "Шлейф матрицы Toshiba A665 для матрицы LP156WH2-TLQB 40 pin" или "Шлейф G000007850".

Резюме

Для серий Toshiba Satellite A660/A665 чаще всего подходит шлейф с парт-номером G000007850 с 40-пиновым разъемом со стороны мат. платы. Однако, учитывая разнообразие установленных матриц в этих ноутбуках (от разных производителей и с разными разъемами), самым надежным способом является идентификация по номеру вашей старой матрицы и визуальное сравнение разъемов.
