Шлейф матрицы Dell Vostro 1310, 1320

Отличный вопрос! Шлейфы матрицы для ноутбуков Dell Vostro 1310 и 1320 — частая тема для ремонта, так как эти модели уже не новые и их компоненты выходят из строя.

Общее описание

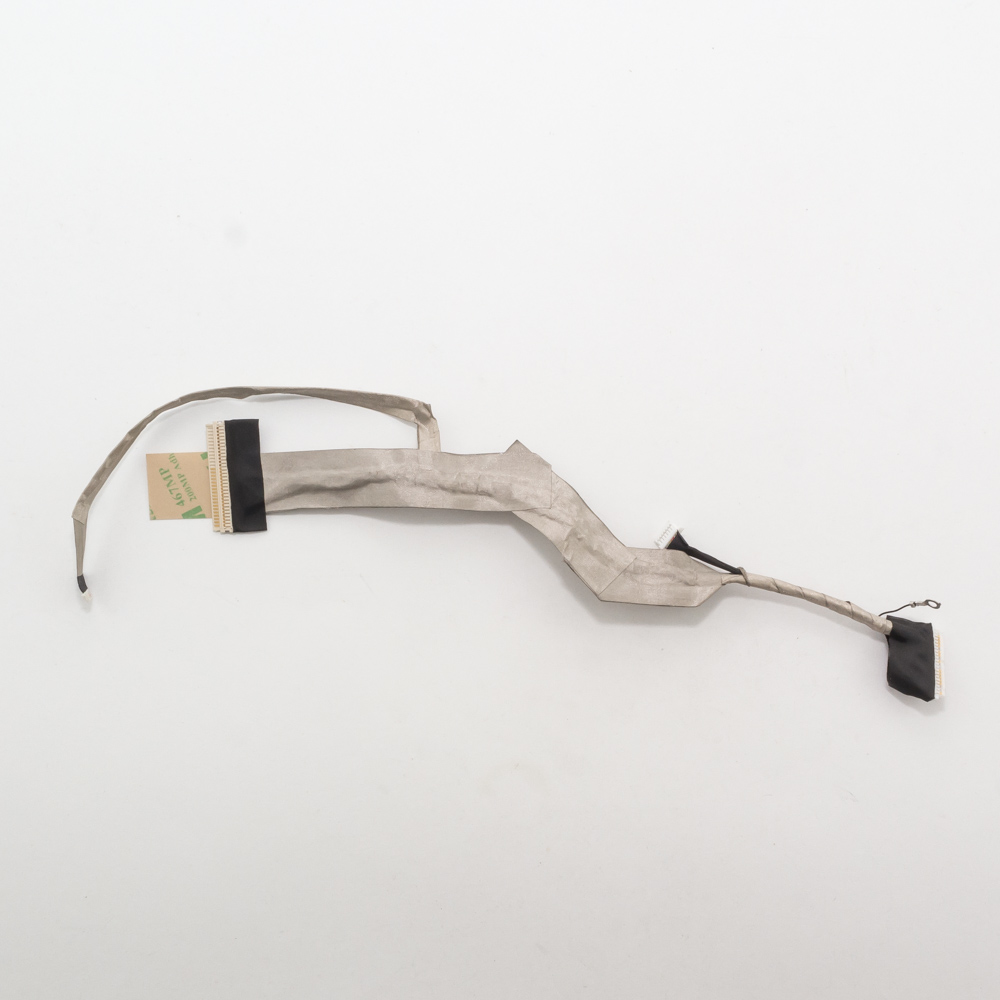

Шлейф матрицы (LCD cable, LVDS cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с жидкокристаллической матрицей (экраном). Он передает видеосигнал, питание для подсветки и сигналы от кнопок включения (если они в рамке матрицы).

Для серии Vostro 13xx основная проблема этих шлейфов — перетирание и потеря контакта из-за постоянного открывания/закрывания крышки. Типичные симптомы неисправности:

• Искаженное изображение, полосы на экране, артефакты.
• Пропадание изображения при изменении угла наклона крышки.
• Мигание или полное отключение подсветки.
• Изображение есть только на внешнем мониторе.

Технические характеристики

• Тип разъема: Стандартный 40-контактный LVDS разъем (для видеосигнала) + отдельный 2- или 4-контактный разъем для подсветки (inverter) или прямого подключения к LED-матрице.
• Длина: Приблизительно 30-35 см, в зависимости от конкретного расположения разъемов.
• Конфигурация: Важно! Существует два основных типа шлейфов для этих моделей, и они не взаимозаменяемы:
  1. Для матриц с ламповой подсветкой (CCFL): Имеет один широкий 40-пиновый разъем на стороне материнской платы и два разъема на стороне матрицы: один 40-пиновый для матрицы и один маленький (2 или 4 pin) для платы инвертора (inverter).
  2. Для матриц со светодиодной подсветкой (LED): Имеет один широкий 40-пиновый разъем на стороне материнской платы и один объединенный разъем на стороне матрицы (обычно тоже 40-пиновый, но другой ключ/форма), который передает и сигнал, и питание для LED-подсветки. Это более поздняя модификация.
• Ключ: Разъемы имеют пластиковые направляющие и выступы ("ключи"), предотвращающие неправильное подключение.

Парт-номера (Dell P/N) и совместимые модели

Оригинальные номера запчастей Dell (часто нанесены на сам шлейф или его фиксатор):

• CN-0D467H (самый распространенный номер для CCFL-версии)
• CN-0C6164
• CN-00T373
• CN-06H477
• DP/N: 9H.0V511.001 (еще один формат номера детали)
• YM007 (код производителя)

ВНИМАНИЕ: При заказе обязательно уточняйте тип матрицы (CCFL или LED). Лучший способ — разобрать ноутбук и посмотреть на маркировку старого шлейфа или снять матрицу и определить тип подсветки/разъема.

Совместимые модели ноутбуков

Шлейф подходит для целого ряда моделей Dell на одной платформе:

• Dell Vostro 1310
• Dell Vostro 1320
• Dell Latitude E4200 (очень похожая платформа)
• Dell Inspiron 1318 (аналогичная модель из потребительской линейки)
• Dell XPS M1330 (также использует схожие шлейфы, но требуется проверка по типу матрицы)

Важное предупреждение: Модели Dell Vostro 1300 и Vostro 1400/1500 используют другие шлейфы и не совместимы с 1310/1320.

Рекомендации по покупке и замене

1. Определите тип: Перед покупкой разберите ноутбук и определите тип шлейфа (CCFL с инвертором или LED). Сфотографируйте разъемы.
2. Проверьте маркировку: Ищите номер на старом шлейфе (CN-XXXXXX или YMXXX).
3. Покупайте у проверенных продавцов: На AliExpress, eBay или в местных магазинах запчастей. В поиске используйте запросы: "Dell Vostro 1310 LCD cable CN-0D467H" или "LVDS cable for Dell Vostro 1320 LED".
4. Аккуратность при замене: Шлейф очень хрупкий. Не перегибайте его, следите за правильной ориентацией разъемов (обыственно белая полоска или треугольник обозначает первый контакт/pin1). Перед отсоединением отключите аккумулятор и блок питания.

Надеюсь, это подробное описание поможет вам найти и заменить нужную деталь!
