Шлейф матрицы Toshiba Satellite C650, C655

Отличный вопрос! Шлейф матрицы (дисплея) для ноутбуков Toshiba Satellite C650 и C655 — одна из самых частых причин неисправностей изображения (полосы, рябь, мерцание, пропадание картинки при движении крышки).

Общее описание

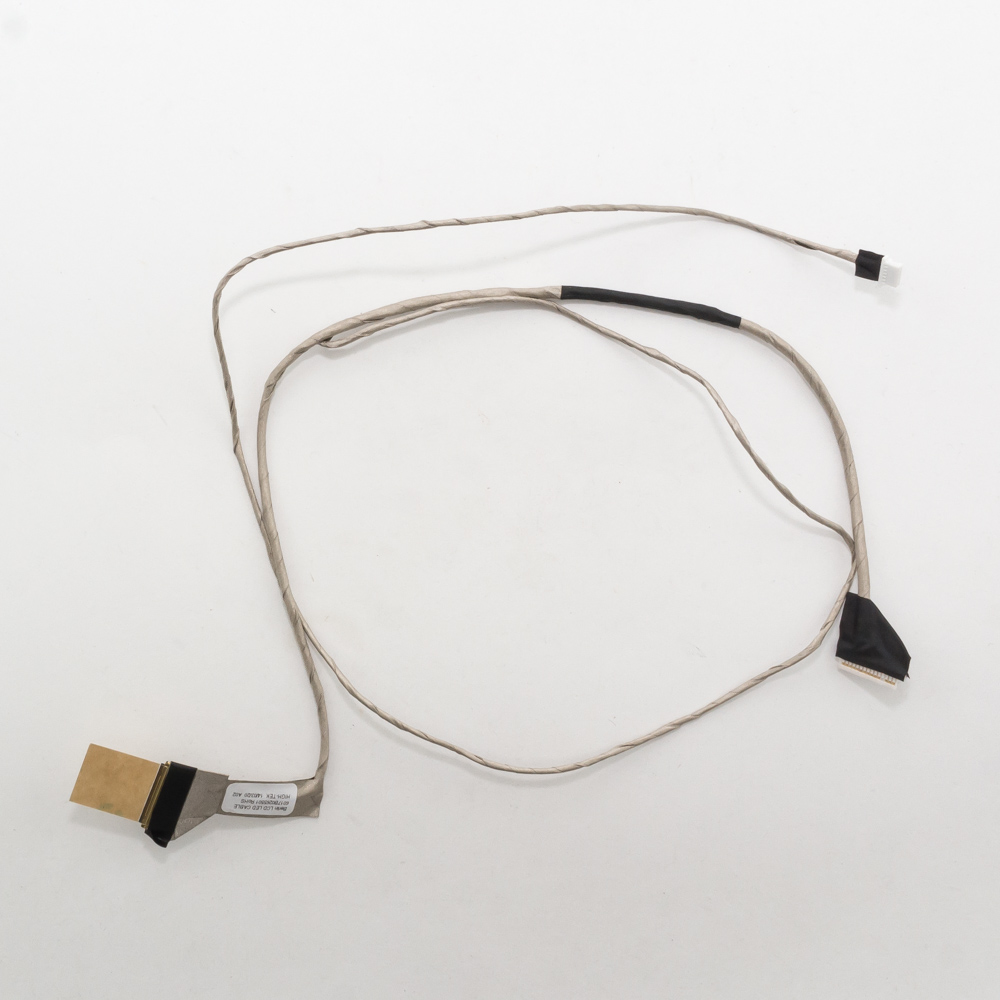

Шлейф матрицы (LCD Cable, LVDS Cable, Display Cable) — это плоский гибкий кабель, соединяющий материнскую плату ноутбука с матрицей (экраном). Он передает питание, видеосигнал и данные от датчиков (например, датчика освещенности). В моделях C650 и C655 используется 40-контактный разъем с шагом контактов 0.5 мм — это самый критический параметр для поиска замены.

Типичные неисправности шлейфа в этих моделях:

• Полосы на экране (вертикальные или горизонтальные).
• Искажение цветов или мерцание изображения.
• Пропадание изображения при изменении угла наклона крышки или легком нажатии на нее.
• Полное отсутствие изображения при работающем индикаторе питания и слышимой загрузке системы (подсветка может работать, создавая серый фон).

Технические характеристики

1. Тип разъема на материнской плате: 40-контактный (40-pin), шаг 0.5 мм. Часто обозначается как 40PIN 0.5mm.
2. Тип разъема на матрице: 40-контактный (40-pin), шаг 0.5 мм. Важно: В зависимости от конкретной установленной матрицы, разъем на ее стороне может быть прямым или развернутым на 180 градусов (так называемый "обратный" или "перевернутый" разъем). Это нужно проверять визуально перед покупкой.
3. Длина: Приблизительно 30-35 см (зависит от конкретной модификации).
4. Конфигурация: Обычно имеет два дополнительных тонких кабеля, идущих в общем экране:
   • Кабель для веб-камеры (обычно черный, тонкий, с разъемом на 4 или 5 pin).
   • Кабель для антенн Wi-Fi/Bluetooth (обычно серые два тонких коаксиальных провода с разъемами IPX/U.FL).
5. Интерфейс передачи данных: LVDS (Low-Voltage Differential Signaling).

Парт-номера (Part Numbers)

Оригинальные и наиболее распространенные парт-номера шлейфа:

• LK430-0ET0A (самый распространенный номер для C650/C655)
• DC02000CSE0
• 9H.L9L02.001 (часто встречается на самих шлейфах)
• CBL01-033
• 0D000-001

Важно: При заказе лучше всего искать по номеру LK430-0ET0A, а также ориентироваться на визуальное соответствие (фотографии) и совпадение ключевых параметров (40 pin, 0.5mm).

Совместимые модели ноутбуков

Шлейф с характеристиками 40 pin, 0.5mm подходит для широкого спектра моделей Toshiba Satellite, Equium и других линеек на аналогичной платформе. Всегда сверяйте визуально со своим старым шлейфом!

Основной список совместимости:

• Toshiba Satellite C650 (все модификации: C650D, C650-1DG, C650-1DV и т.д.)
• Toshiba Satellite C655 (все модификации: C655D, C655-S5130, C655-S5140, C655-S5150, C655-S5170, C655-S5180, C655-S5190, C655-S5200 и т.д.)
• Toshiba Satellite C660 / C665
• Toshiba Satellite L650 / L655
• Toshiba Satellite L670 / L675
• Toshiba Satellite C50 / C55
• Toshiba Satellite L50 / L55
• Toshiba Equium L40
• Некоторые модели Dynabook (японское название бренда Toshiba)

Критически важные советы при покупке

1. Снимите старый шлейф и сфотографируйте его! Особенно разъемы с обеих сторон.
2. Проверьте тип разъема на матрице: посмотрите, как расположен замок на разъеме матрицы. Если замок находится сверху (со стороны задней крышки ноутбука) — разъем прямой. Если замок снизу (со стороны матрицы) — разъем "перевернутый" (180°). На материнской плате разъем почти всегда прямой.
3. Сравнивайте длину и расположение ответвлений для камеры и антенн.
4. При покупке на AliExpress, eBay или в компьютерных магазинах используйте для поиска фразы: "Toshiba C650 LCD cable 40 pin 0.5", "LK430-0ET0A", "C655 display cable".

Удачного ремонта
