Разъем USB для Acer Aspire 4732, 5541, 6920

Отличный вопрос! Вам нужна информация о разъеме для пайки, который является частью материнской платы, а не о простом кабеле. Это важное различие.

Описание разъема USB для моделей Acer Aspire 4732, 5541, 6920

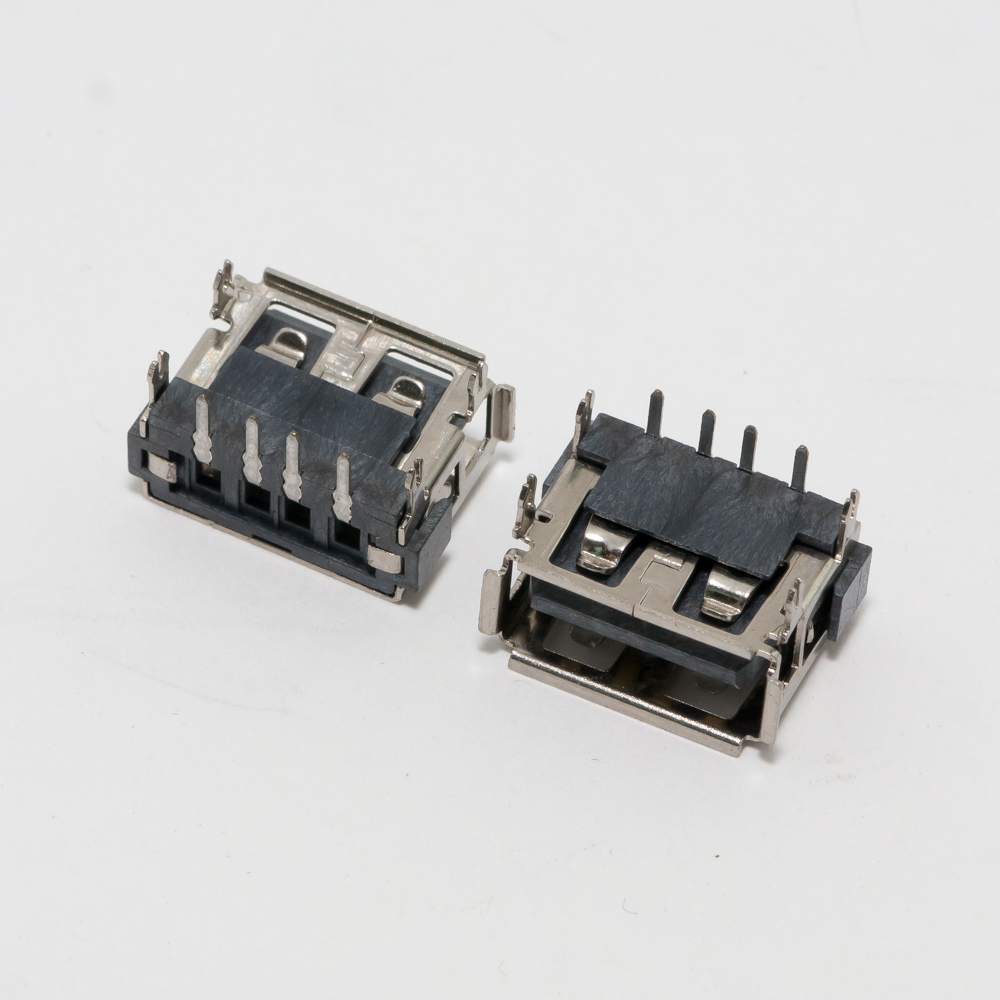

Это разъем пайки (socket) для USB-порта, который устанавливается непосредственно на материнскую плату ноутбука. Он служит интерфейсом для подключения внешних USB-устройств. В данных моделях чаще всего используется стандартный разъем типа USB 2.0 Type-A.

• Тип: Гнездовой разъем для пайки на плату (PCB Mount Female Socket).
• Назначение: Обеспечение физического подключения стандартных USB-вилок (флешки, мыши, кабели и т.д.).
• Расположение: Обычно находится на боковой или задней панели корпуса ноутбука, впаян в материнскую плату.
• Типичная неисправность: Из-за частого механического воздействия (подключение/отключение устройств, удары) разъем может расшататься, оторваться от платы вместе с контактными площадками или сломаться внутренний пластиковый язычок, что приводит к плохому контакту.

Технические характеристики

1. Стандарт USB: USB 2.0 (максимальная скорость до 480 Мбит/с).
2. Количество контактов: 4 пина (pin):
   • Pin 1: VCC (Power +5V)
   • Pin 2: Data- (D-)
   • Pin 3: Data+ (D+)
   • Pin 4: GND (Ground)
3. Тип корпуса: Type-A (стандартный прямоугольный).
4. Монтаж: Пайка в отверстия (Through-Hole) на материнской плате. Есть металлические "усики" для дополнительного крепления к плате.
5. Материал: Пластиковый корпус, позолоченные или покрытые никелем контакты.
6. Цвет: Чаще всего черный, но может быть и белый.

Парт-номера (Part Numbers)

Важно: У Acer редко есть уникальный парт-номер именно на этот мелкий компонент. Номера обычно присваиваются производителями разъемов. При поиске на Aliexpress, eBay или в магазинах запчастей используют кодовые названия (коды) материнских плат или артикулы запчастей.

Основные парт-номера для поиска:

1. По коду материнской платы (самый надежный способ):

   • Для Acer Aspire 4732: Ищите разъем для плат DAOZQ0MB6D0, DAOZQ0MB6D1, Quanta ZQ0.
   • Для Acer Aspire 5541/5541G: Ищите для плат DAOZQ1MB6E0, DAOZQ1MB6F0, Quanta ZQ1.
   • Для Acer Aspire 6920/6920G: Ищите для плат DAOZG5MB8G0, DAOZG5MB8G1, Quanta ZG5.

2. Универсальные артикулы продавцов:

   • При поиске часто используют общие фразы, и продавцы присваивают свои номера. Например:
   • 90.ABY07.001 (пример артикула для разъема USB от поставщиков)
   • 48.4QX01.011
   • Лучше всего искать по фразе: "USB Port for Acer Aspire 4732 Motherboard".

3. OEM-номера производителей разъемов:

   • Разъемы производят компании Foxconn, Lotes, Amphenol. Их номера сложно найти, но общий форм-фактор стандартный.

Совместимые модели ноутбуков

Данный разъем подойдет для всех ноутбуков Acer и других брендов, где используется материнская плата с такой же посадочной площадкой и распиновкой. Конкретно он точно подходит для серий:

• Acer Aspire 4732 / 4732Z / 4732G
• Acer Aspire 5541 / 5541G / 5542G
• Acer Aspire 6920 / 6920G
• Acer Aspire 5732 / 5732Z / 5732G (близкая серия, часто совместима)
• Acer Extensa 5230 / 5430 (могут использовать аналогичные платы)
• А также для многих других моделей на платформах Quanta ZQ0, ZQ1, ZG5.

Рекомендации по поиску и замене

1. Идентификация: Перед покупкой обязательно снимите старый разъем и сравните его визуально с фотографиями продавца. Обратите внимание на форму пластиковой основы и расположение крепежных "ушей".
2. Поисковые запросы:
   • "USB port for Acer Aspire 4732 motherboard DAOZQ0MB6D0"
   • "USB socket for Quanta ZQ1"
   • "4 pin through hole USB Type-A port"
   • "Гнездо USB разъема для ноутбука Acer 4732"
3. Замена: Требует навыков пайки, особенно демонтажа старого разъема без повреждения платы. Желательно использовать термовоздушную паяльную станцию. Если контактные площадки оторваны, потребуется восстановление дорожек.

Итог: Для успешной покупки используйте код материнской платы вашего ноутбука как основной ориентир. Это гарантирует совместимость.
