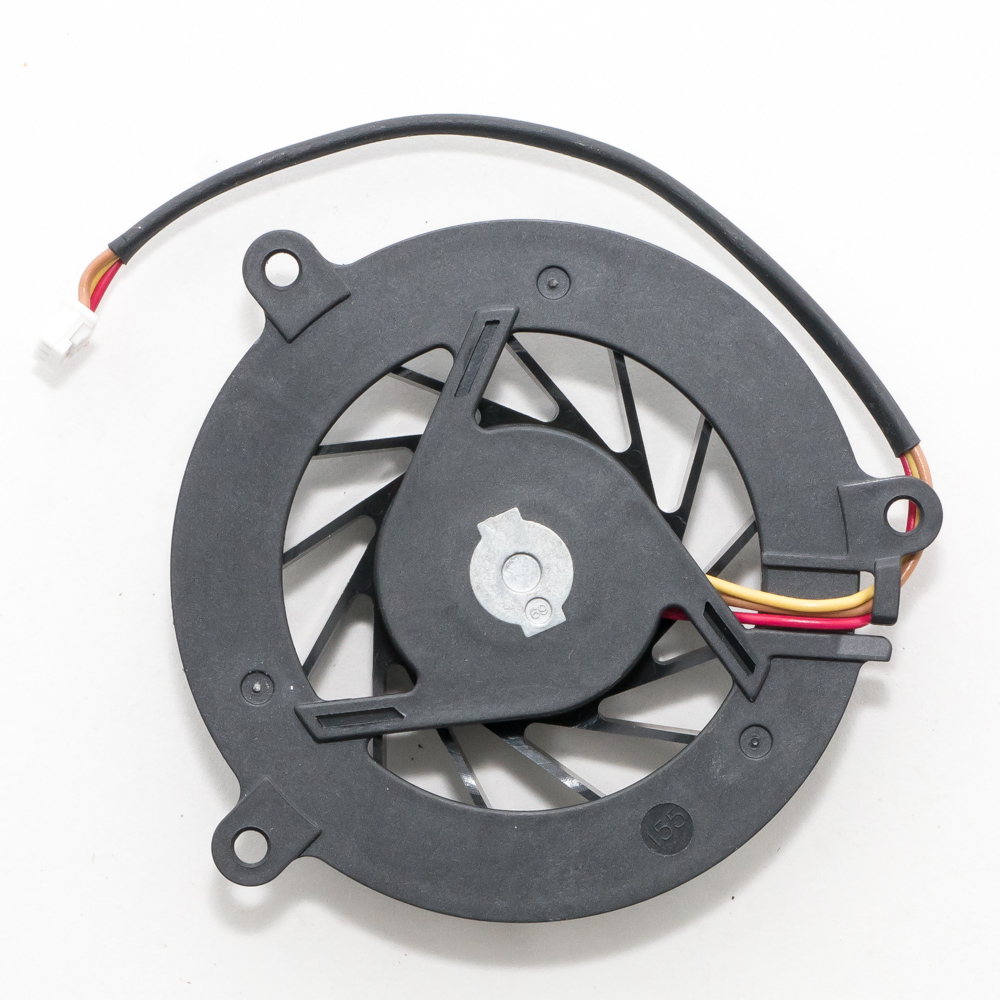

Вентилятор для ноутбука Asus VX1, V6 (3 pin)

Отличный выбор! Вентилятор для ноутбука ASUS VX1 (серия VivoBook X540/X541) — это ключевой компонент системы охлаждения. Вот подробное описание, характеристики и совместимость.

Описание

Кулер (вентилятор + радиатор) предназначен для охлаждения центрального процессора (CPU) ноутбуков серии ASUS VivoBook VX1, V6 и их аналогов. Это не просто вентилятор, а целый модуль охлаждения (Cooling Fan Assembly), который состоит из:

1. Вентилятор (Fan): Осевой вентилятор на гидродинамическом подшипнике с разъемом на 3 пина (управление скоростью, без тахометра).
2. Медный теплоотвод (Heat Sink): Система медных трубок и пластин, которая отводит тепло от процессора и, часто, от чипсета.
3. Алюминиевый радиатор (Fin Stack): Ребристая конструкция, которую обдувает вентилятор.

Важно: При замене обычно меняется весь модуль целиком, так как вентилятор редко продается отдельно от радиатора.

Технические характеристики (типовые для данного модуля)

• Тип разъема: 3-pin (питание + земля + сигнал управления скоростью).
• Напряжение питания: 5В (стандарт для ноутбуков).
• Диаметр вентилятора: Около 70-80 мм (зависит от конкретной модификации).
• Тип подшипника: Гидродинамический (Hydro Bearing) или шарикоподшипник — для долгого срока службы и низкого шума.
• Толщина модуля: Обычно 8-12 мм (ультратонкий дизайн).
• Материал теплоотвода: Медь (тепловые трубки, основание) и алюминий (ребра радиатора).

Парт-номера (Part Numbers)

Это самые распространенные оригинальные (OEM) и совместимые номера деталей. Рекомендуется искать по нескольким номерам.

Основные OEM номера:

• 0B200-00330000 — один из самых распространенных номеров для этой серии.
• C403501001800 (или C4035-01001800)
• ASXXX... (номер на самом вентиляторе, например, AS08050H1HQ или подобный).
• G500-04459A00 — также встречается как номер узла.

Номера совместимых аналогов (aftermarket):

• V481-13 / V481-14 / V481-15 (номера популярных совместимых моделей от производителей запчастей).
• FBA0B200-00330000 — часто так маркируют полные аналоги.

Как найти: Достаньте старый вентилятор и найдите на его корпусе (обычно на стикере или отлит на пластике) номер. Это самый надежный способ.

Совместимые модели ноутбуков ASUS

Модуль охлаждения совместим с широким рядом моделей серий VivoBook, X серии и некоторых K серий на платформе X540/X541. Перед покупкой обязательно сверьте внешний вид и расположение винтов со старым кулером!

Основные совместимые модели:

• ASUS VivoBook VX1 (VX1SD, VX1SB и т.д.)
• ASUS VivoBook V6 (V6SD, V6SB)
• ASUS X540 (X540SA, X540SC, X540LA, X540S, X540LJ, X540YA, X540UV, X540UA, X540MA)
• ASUS X541 (X541SA, X541SC, X541NA, X541UV, X541UA, X541S, X541UJ)
• ASUS X542 (X542UA, X542UQ)
• ASUS K541 (K541UV, K541UJ, K541UA)
• ASUS K542 (K542UQ)

Важное примечание: Существуют разные модификации кулера в зависимости от конфигурации ноутбука:

• Только для процессора (CPU only): Более простой радиатор с одной теплотрубкой.
• Для процессора и видеокарты (CPU + dGPU): Радиатор с двумя или более теплотрубками, если в ноутбуке есть дискретная видеокарта (например, NVIDIA GeForce 920MX).
• Для процессора и чипсета (CPU + PCH): Может иметь дополнительную площадку.

Рекомендация при покупке:

1. Разберите ноутбук и извлеките старый кулер.
2. Сфотографируйте его сверху и снизу.
3. Сравните фото с изображением продавца.
4. Используйте для поиска полный номер модели вашего ноутбука (найденный на шильдике под корпусом, например, X540SA-DM1177) и парт-номер старого кулера.

Это гарантирует 100% совместимость и правильную работу системы охлаждения.
