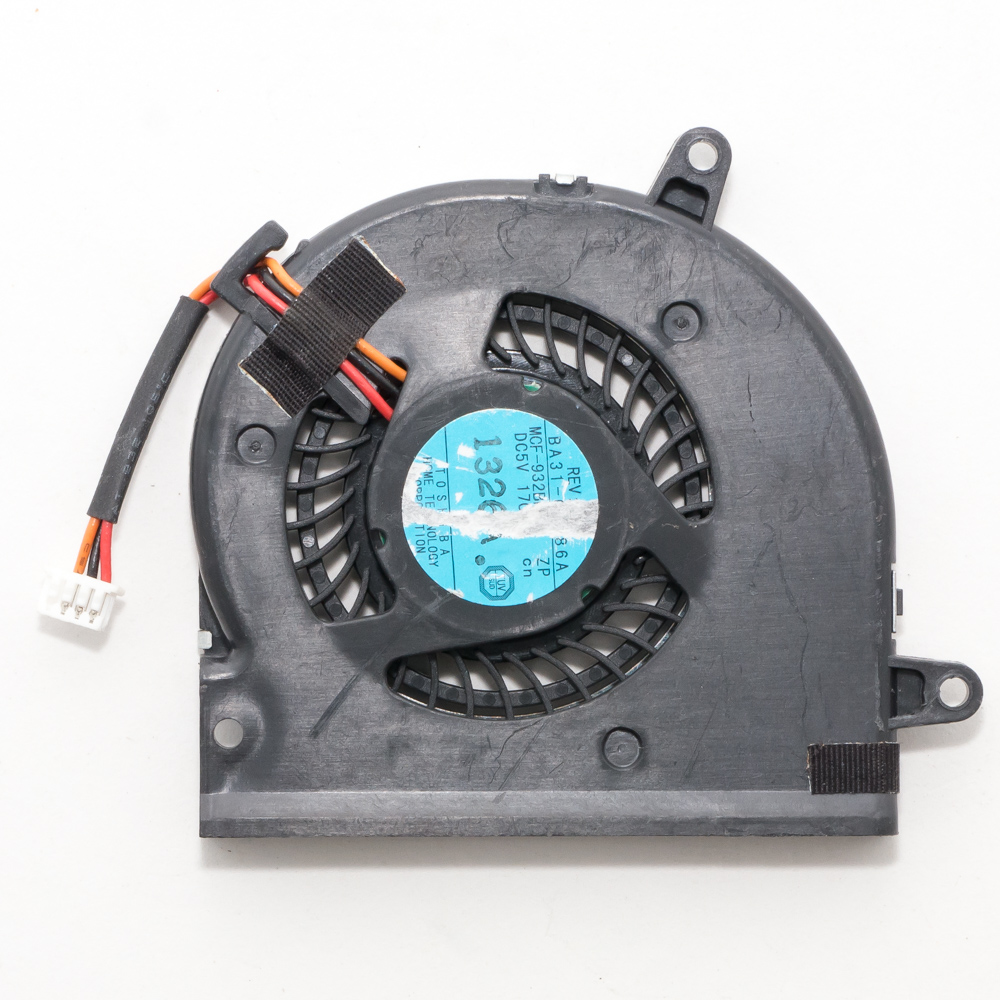

Вентилятор для ноутбука Samsung X118 (3 pin)

Отличный выбор для ремонта! Вот подробное описание, технические характеристики и информация о совместимости для кулера (вентилятора) ноутбука Samsung X118.

Описание

Вентилятор охлаждения (кулер) для ноутбука Samsung X118 — это неразборный модуль, состоящий из радиатора и вентилятора на подшипнике скольжения. Он предназначен для отвода тепла от центрального процессора (CPU) и, как правило, чипсета материнской платы. Неисправность этого кулера (сильный шум, гул, вибрация или полная остановка) приводит к перегреву ноутбука, снижению производительности (троттлинг) и может стать причиной выхода из строя более дорогих компонентов.

Ключевая особенность: Данный кулер имеет 3-пиновый разъем питания и управления. Три провода обеспечивают: питание (+5V), землю (GND) и сигнал тахометра (TACH), который позволяет материнской плате контролировать скорость вращения. Управление скоростью обычно осуществляется через изменение напряжения (Voltage Control).

Технические характеристики

• Тип: Кулер (вентилятор + радиатор), неразборный.
• Назначение: Охлаждение процессора и системной логики.
• Разъем подключения: 3-pin (3 контакта, штыревой).
• Диаметр вентилятора: ~70 мм (стандартный для данной серии).
• Толщина вентилятора: ~10 мм.
• Тип подшипника: Скольжения (Sleeve Bearing) — наиболее распространенный и бюджетный вариант. Встречаются и более долговечные варианты с гидродинамическим подшипником.
• Напряжение питания: +5 В (номинальное).
• Управление скоростью: Регулировка напряжения (Voltage Control).
• Материал радиатора: Алюминий.
• Тепловые трубки: В данной бюджетной модели, как правило, отсутствуют. Отвод тепла происходит за счет плотного прилегания основания радиатора к процессору через термопасту и принудительного обдува.

Парт-номера (Part Numbers) и OEM-коды

Это самые важные коды для точного поиска совместимой детали. Они могут быть нанесены на наклейке самого кулера.

Основные и самые распространенные парт-номера:

• AA-PB9NC5B — самый частый и правильный номер для оригинальной запчасти.
• BA92-01286A — еще один распространенный OEM-код.
• DC28000B5M1 — код непосредственно производителя вентилятора (например, Delta или Sunon).
• FAN-AA-PB9NC5B — вариация с указанием типа детали.

Код на материнской плате (Board Marking): На самой плате возле разъема для кулера часто можно найти маркировку FAN MODEL: AA-PB9NC5B или подобную.

Совместимые модели ноутбуков Samsung

Кулер с данным парт-номером и разъемом физически и электрически совместим со следующими моделями, которые используют аналогичную или очень близкую конструкцию системы охлаждения:

Основная серия:

• Samsung X118 (все модификации)

Совместимые/аналогичные модели (требуют проверки по парт-номеру):

• Samsung R418 / R419
• Samsung R428 / R429
• Samsung R518 / R519
• Samsung R522 / R523 / R525 / R528
• Samsung R538 / R539
• Samsung R718
• Samsung N128 / N130 / N135 / N140 / N145
• Samsung N148 / N150 / N150P
• Samsung N208 / N210 / N220
• Samsung N230 / N235 / N240 / N245
• Samsung N505 / N510
• Samsung NP-N130

Важное примечание по совместимости: Хотя разъем и посадочное место часто совпадают у многих моделей серий R4xx, R5xx и N1xx/N2xx, настоятельно рекомендуется перед покупкой:

1. Разобрать свой ноутбук и переписать точный парт-номер с наклейки на старом кулере.
2. Сравнить форму радиатора и расположение винтов на фотографиях продавца.
3. Уточнить у продавца совместимость именно для вашей модели.

Рекомендации при покупке

1. Оригинал vs Аналог: Оригинальные кулеры (OEM) обычно тише и долговечнее. Недорогие аналоги могут быть более шумными и иметь меньший ресурс.
2. Комплектация: Часто кулер продается вместе с новым термоинтерфейсом (термопрокладками). Если нет — обязательно купите качественную термопасту (например, KPT-8, Arctic MX-4) для замены.
3. Признаки неисправности старого кулера: повышенный шум, свист, стук, периодическое прекращение вращения, постоянная работа на максимальных оборотах.

Удачного ремонта!
