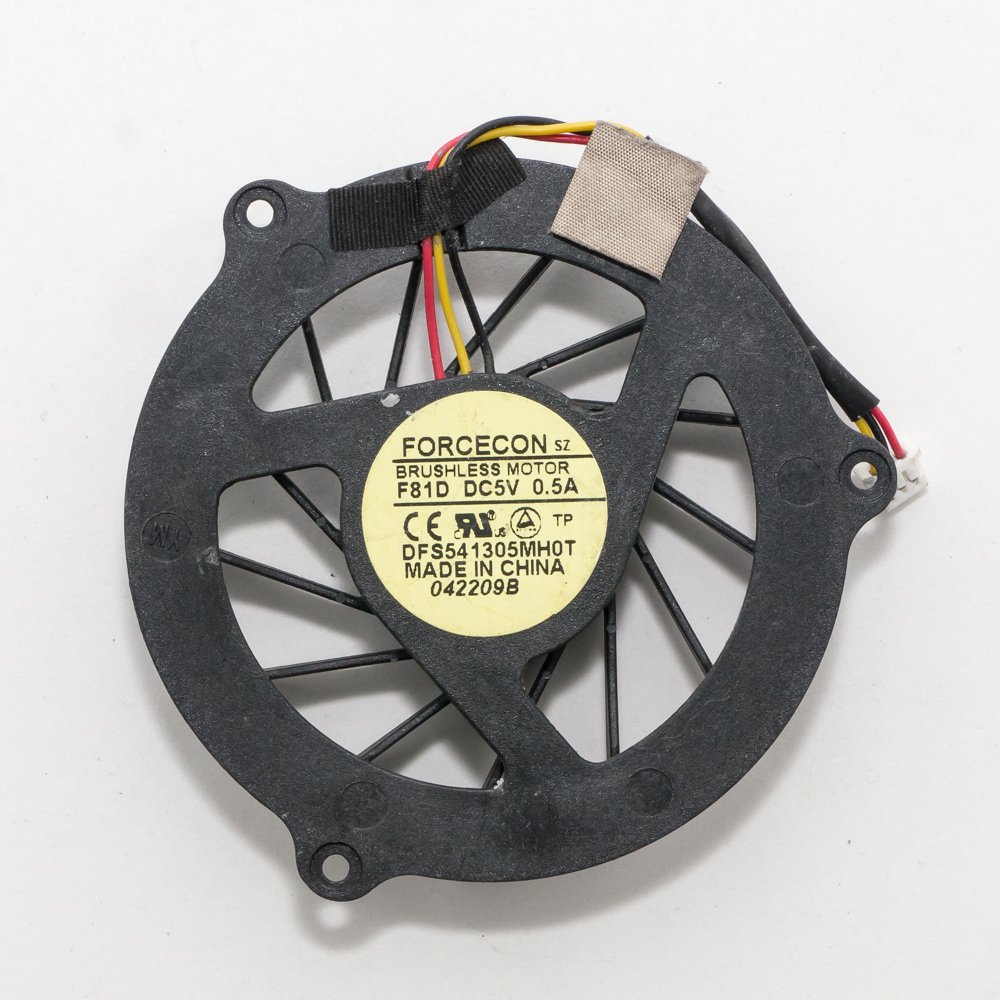

Вентилятор для ноутбука Acer Aspire 7535 (3 pin)

Отличный выбор! Поиск кулера для ноутбука Acer Aspire 7535 — распространенная задача, так как эта модель часто страдала от перегрева. Вот подробное описание, характеристики и информация о совместимости.

Описание вентилятора охлаждения (кулера) для Acer Aspire 7535

Кулер для ноутбука Acer Aspire 7535 представляет собой единый модуль, состоящий из радиатора, тепловых трубок и вентилятора. Он является ключевой частью системы охлаждения, отвечающей за отвод тепла от центрального процессора (AMD Athlon/Turion X2) и, в некоторых модификациях, от чипсета.

Конструктивные особенности:

• Тип: Активная система охлаждения с тепловыми трубками.
• Разъем вентилятора: 3-pin (стандартный разъем питания и тахометра, без ШИМ-управления 4-й контакт).
• Расположение: Вентилятор находится с левой стороны нижней части корпуса ноутбука (если смотреть на клавиатуру). Воздух забирается снизу и выдувается через боковую решетку.
• Важность: Неисправность кулера (сильный шум, скрежет, остановка) приводит к резкому перегреву, троттлингу (падению производительности) и самовыключению ноутбука.

Технические характеристики (ориентировочные, на основе анализа запчастей)

• Тип разъема: 3-pin (1 - земля, 2 - +5V, 3 - тахосигнал).
• Номинальное напряжение: 5V DC.
• Диаметр вентилятора: ~70-80 мм (точный размер специфичен для модуля).
• Скорость вращения: ~2500-3500 об/мин (зависит от температуры и модели).
• Уровень шума: При нормальной работе — умеренный, при износе или максимальных оборотах — высокий.
• Материал радиатора: Алюминий (основание и ребра) + медные тепловые трубки.
• Термоинтерфейс: Термопрокладки (на чипах памяти VRAM, чипсета) и требуется свежая термопаста для процессора и графического ядра (наносится при установке).

Парт-номера (Part Numbers) и артикулы

Это самый важный раздел. У данной модели ноутбука было несколько модификаций с разными процессорами (AMD Athlon, Turion X2) и видеокартами (интегрированная ATI Radeon HD 3200 или дискретная HD 4570). Поэтому кулеры могут иметь небольшие различия в форме основания и количестве тепловых трубок.

Основные оригинальные (OEM) парт-номера:

1. Acer P/N (Part Number): 48.4GQ01.001
   • Самый распространенный номер для этой серии.
2. Производитель модуля (Foxconn, Delta, AVC):
   • Foxconn P/N: AAC0501HX-00 (или схожий вариант)
   • Delta P/N: PGR05H
   • Эти номера часто указаны на шильдике самого кулера.
3. Артикулы продавцов/каталогов:
   • NBU.15009.002
   • NBU.15009.003
   • LA-4142P (обозначение платы, по которому ищут совместимые кулеры)

Рекомендация: При заказе обязательно сверяйте фотографию кулера с вашим старым. Обращайте внимание на:

• Расположение винтов.
• Форму и площадь медной пластины в основании.
• Количество и изгиб тепловых трубок.

Совместимые модели ноутбуков Acer

Кулер с указанными парт-номерами подходит преимущественно для серии Aspire 7535, но также может быть совместим с некоторыми другими моделями на идентичной материнской плате.

Основная совместимая модель:

• Acer Aspire 7535 (все конфигурации: с процессорами AMD Athlon QL-60, QL-62, QL-64, QL-65, Turion RM-70, RM-72, M500, M520 и видеокартами ATI Radeon HD 3200 или Mobility Radeon HD 4570).

Возможная совместимость (требует уточнения по фото/парт-номеру):

• Acer Aspire 5535 (часто использует очень похожий или идентичный модуль охлаждения).
• Acer Aspire 5735 (вероятность совместимости высока, но нужна проверка).
• Acer Extensa 5635 (на основе аналогичной платформы).

Как гарантированно подобрать совместимый кулер:

1. Разберите ноутбук и извлеките старый кулер. Это самый надежный способ.
2. Найдите маркировку на его корпусе (наклейка или гравировка). Ищите номера типа AAC0501HX-00, PGR05H, 48.4GQ01.001.
3. Сфотографируйте кулер сверху и снизу (основание).
4. При покупке используйте найденный номер или показывайте продавцу фотографии для подтверждения.

Важно! При замене кулера обязательно замените термопасту на процессоре и графическом чипе, а также убедитесь в целостности термопрокладок.
