Шлейф матрицы Asus A52, K52

Отличный вопрос! Шлейф матрицы для ноутбуков серии Asus A52 и K52 — это распространённая деталь, но важно точно определить нужный, так как существует несколько модификаций.

Общее описание

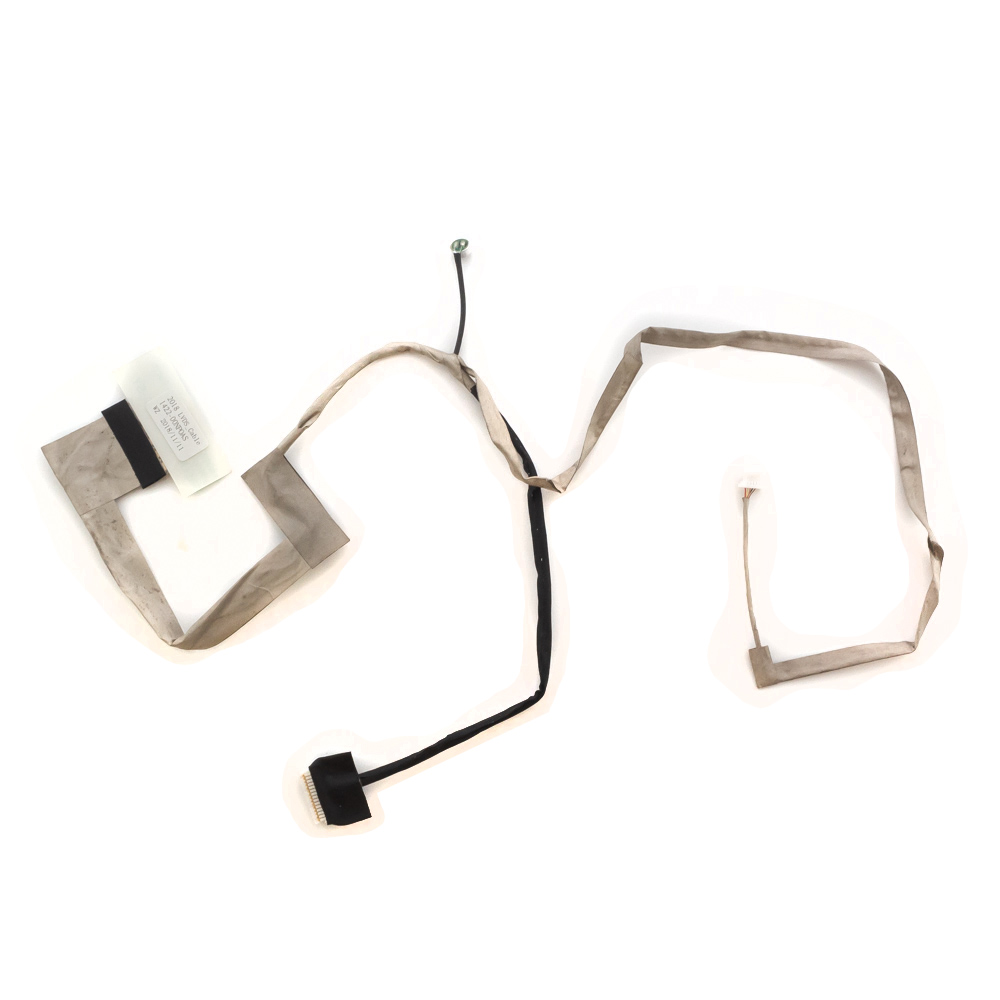

Шлейф матрицы (LCD cable, LVDS cable) — это плоский гибкий кабель, соединяющий материнскую плату ноутбука с дисплеем. Он передает видеосигнал, питание на матрицу и сигналы от веб-камеры (если она подключена через этот шлейф).

Основная функция: Передача данных между системной платой и экраном. Типичные симптомы неисправности: Мерцание экрана, горизонтальные/вертикальные полосы, пропадание изображения (при этом подсветка может работать, и изображение можно разглядеть под углом с фонариком), артефакты, отказ встроенной веб-камеры.

Технические характеристики

• Тип разъема: LVDS (Low-Voltage Differential Signaling) — стандартный интерфейс для матриц того периода.
• Количество контактов (пинов): Наиболее распространены 40-пиновые шлейфы для этих моделей. Внимание! Существуют также варианты на 30 пинов для моделей с LED-подсветкой и другим типом матрицы. Это ключевой параметр при выборе.
• Конфигурация разъемов:
  • Со стороны материнской платы: Обычно узкий разъем с шагом контактов 0.5 мм.
  • Со стороны матрицы: Более широкий разъем (также 40 или 30 pin).
  • Разъем для веб-камеры: Небольшой дополнительный разъем (обычно 4-6 pin), впаянный в шлейф или подключенный к ответной части на камере.
• Длина: Приблизительно 25-35 см, в зависимости от конкретной компоновки внутри ноутбука.
• Особенность: В этих моделях шлейф часто проходит через петлю (шарнир) крышки, поэтому он подвержен естественному износу при открывании/закрывании.

Парт-номера (Part Numbers) и совместимые модели

Важно! Парт-номер лучше всего определять по маркировке на старом шлейфе. Он обычно напечатан на его гибкой части или на разъемах. Также номер можно найти в сервисных мануалах (Service Manual) или на сайте Asus по точной модели ноутбука.

Наиболее распространенные парт-номера для серий A52/K52:

1. 60.NCJ05.001 / 60NCJ05-001 — один из самых частых номеров для 40-пиновых шлейфов.
2. 0NNCJ05001
3. 13-40P-LVDS-0250 (или подобные, где 40P — количество пинов, 0250 — длина в мм).
4. Для 30-пиновых версий могут встречаться номера типа 60.NAH03.001 или 13-30P-LVDS-....

Совместимые модели ноутбуков Asus:

Шлейфы взаимозаменяемы в рамках платформы. Основной список включает:

• Asus A52F (все модификации: A52F, A52JA, A52JC, A52JR и т.д.)
• Asus A52J
• Asus K52F (все модификации: K52F, K52JB, K52JC, K52JR, K52JT и т.д.)
• Asus K52J
• Asus K52DR (модели с графикой AMD)
• Asus K52N
• Также часто подходят для некоторых моделей серий:
  • Asus X52F / X52J
  • Asus K62 (требует проверки длины и расположения разъемов)

КРИТИЧЕСКИ ВАЖНО при покупке:

1. Снимите старый шлейф и перепишите номер. Это гарантия 100% совместимости.
2. Если нет возможности снять: Определите точную модель ноутбука (на наклейке под батареей, например, K52JC-SX521V) и найдите ее Service Manual в интернете. В мануале будет указана деталь.
3. Сосчитайте пины: Внимательно посчитайте количество контактов в разъеме со стороны матрицы. 40 или 30 — это главное.
4. Сфотографируйте разъемы: Сделайте четкие фото разъемов с обеих сторон и места подключения веб-камеры для сравнения с фото продавца.

Где искать:

• AliExpress (искать по парт-номеру или "Asus A52 LCD cable 40 pin")
• eBay
• Специализированные магазины запчастей для ноутбуков (в т.ч. в вашем городе).

Удачного ремонта
