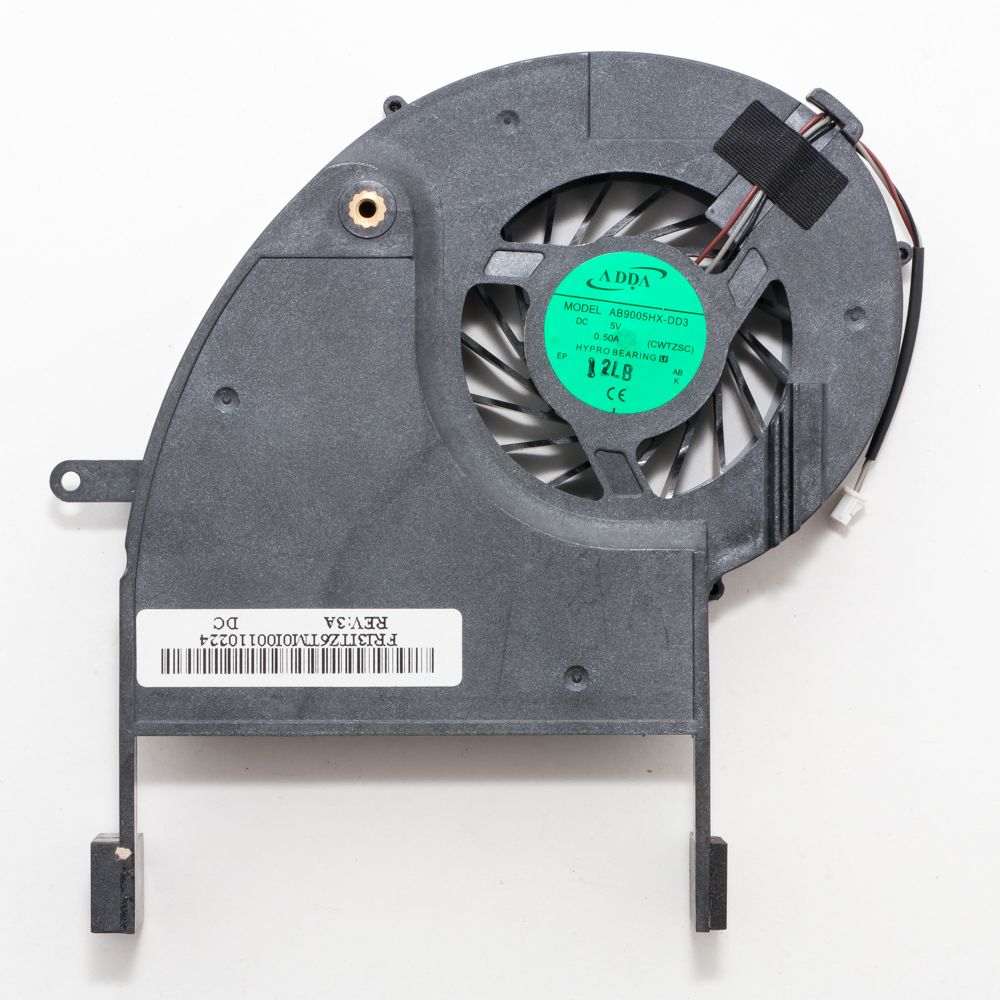

Вентилятор для ноутбука Toshiba Qosmio X505, X500 (3 pin)

Отличный выбор! Вентилятор для ноутбуков серии Toshiba Qosmio X500/X505 — это критически важный компонент системы охлаждения, от которого напрямую зависит стабильность и срок службы мощного железа этих мультимедийных станций.

Общее описание

Вентилятор охлаждения для Toshiba Qosmio X500/X505 представляет собой сборку, которая обычно состоит из:

• Крыльчатки вентилятора (кулера) на 3-pin разъеме.
• Медного радиатора с тепловыми трубками.
• Алюминиевой крышки-корпуса, направляющей воздух.
• Термопрокладок (или места под них) для контакта с чипами.

Это не просто вентилятор, а целый модуль системы охлаждения (Cooling Fan Assembly/Heatsink), предназначенный для отвода тепла от центрального процессора (CPU) и, в большинстве случаев, от графического процессора (GPU). Наличие 3-pin разъема означает, что вентилятор управляется по напряжению (а не по ШИМ-сигналу, как 4-pin), но имеет тахометр для контроля оборотов.

Технические характеристики (типичные для модуля)

1. Тип разъема: 3-pin (контакты: +5V/GND/TACH).
2. Напряжение питания: +5 В (постоянного тока).
3. Ток потребления: ~0.2 - 0.5 А (зависит от модели).
4. Диаметр вентилятора: 70-80 мм (интегрирован в сборку).
5. Тепловые трубки: Обычно 2-3 медные трубки диаметром 3-5 мм.
6. Материал радиатора: Медь (основа) и алюминий (ребра).
7. Назначение: Одновременное охлаждение CPU и GPU (NVIDIA GeForce GTS 250M, 260M, GTX 460M и т.д., в зависимости от модели ноутбука).
8. Уровень шума: В норме — умеренный гул под нагрузкой. Повышенный шум/вой — признак износа подшипника.

Парт номера (Part Numbers) и коды

Важно! Существует несколько ревизий системы охлаждения для X500/X505, которые зависят от конкретной конфигурации ноутбука (установленных процессора и видеокарты). Номер на вашем старом вентиляторе — главный ориентир.

Основные парт-номера OEM:

• PK130RQ01B-01 (или PK130RQ01B01) — самый распространенный номер для серии X505. Часто встречается на замену.
• 9N.9N902.921 / 9N902A921 — альтернативные коды Toshiba.
• G50C002BS010 / G50C002BS020 — еще один вариант кода производителя.
• G50C002BS110 — номер для моделей с определенной видеокартой.
• G50C002BS210
• A000061850 — сервисный код.

Коды производителей (найдены на рынке запчастей):

• VCGFX154 (или VCGFC154) — распространенный афтермаркет-код.
• Nidec AAK33938 (Nidec — производитель самого вентилятора внутри сборки).

Совместимые модели ноутбуков

Модуль охлаждения совместим в первую очередь с моделями, для которых был разработан. Перед покупкой обязательно сверьте парт-номер со своего старого кулера и уточните конфигурацию своего ноутбука.

Основные совместимые модели:

• Toshiba Qosmio X505-Q830
• Toshiba Qosmio X505-Q850
• Toshiba Qosmio X505-Q860
• Toshiba Qosmio X505-Q870
• Toshiba Qosmio X505-Q890
• Toshiba Qosmio X500 (все модификации, например, X500-10U, X500-11C и т.д.)
• Toshiba Qosmio X507

Важное примечание по совместимости: Ноутбуки серии X500/X505 выпускались с разными видеокартами:

• NVIDIA GeForce GTS 250M
• NVIDIA GeForce GTS 260M
• NVIDIA GeForce GTX 460M

Радиаторы для этих карт могут иметь разную форму и высоту теплонагруженной площадки (base plate). Несмотря на то, что крепежные отверстия и размер сборки в целом одинаковы, радиатор может физически не контачить с кристаллом более высокого чипа, что приведет к мгновенному перегреву. Поэтому ключевой параметр при выборе — совпадение парт-номера или точное знание модели своей видеокарты.

Рекомендация: При заказе вентилятора указывайте не только модель ноутбука (X505-Q830), но и полный парт-номер со старого кулера и, по возможности, модель видеокарты. Это гарантирует 100% совместимость и корректную работу системы охлаждения.
