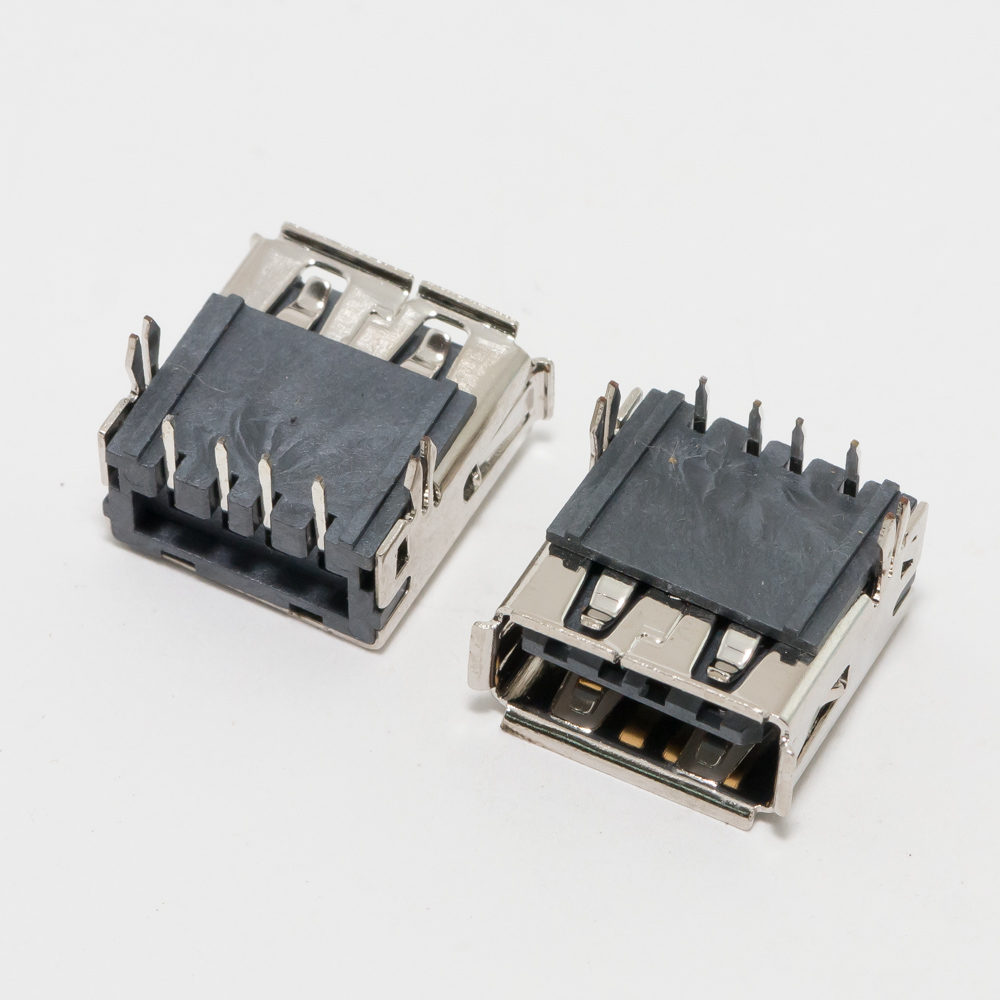

USB разъем для ноутбука 046

Конечно. Вот подробное описание и технические характеристики для разъема USB (скорее всего, это разъем для материнской платы ноутбука), обозначенного как 046.

Описание

Разъем с маркировкой 046 — это внутренний коннектор на материнской плате ноутбука, предназначенный для подключения модуля USB-порта (Type-A). Обычно он используется для портов, которые вынесены на боковую или заднюю панель ноутбука через специальный шлейф или кабель-удлинитель.

Этот разъем является частью цепи USB 2.0 или USB 3.0 (чаще всего USB 2.0 для портов, не требующих высокой скорости, например, для мыши или клавиатуры). Он обеспечивает передачу данных и подачу питания (+5V) на внешние устройства.

Типичное применение: Подключение платы с одним или двумя портами USB, которая вставляется в корпус ноутбука.

Технические характеристики (общие)

• Тип разъема: Внутренний штыревой разъем (pin header) на материнской плате.
• Версия USB: Чаще всего USB 2.0 (4 контакта: VCC, Data-, Data+, GND). Может быть и частью комбинированного разъема для USB 3.0 (с дополнительными 5 контактами).
• Количество контактов (пинов): Наиболее вероятно 4 pin (2x2) или 5 pin (для защиты от неправильного подключения). Цифра "046" часто указывает на шаг (pitch) и тип.
• Шаг контактов (Pitch): Стандартный шаг для таких разъемов — 1.0 мм или 1.25 мм. "046" может указывать на шаг 1.0 мм (что распространено в компактных ноутбуках).
• Номинальный ток: До 500 мА на порт (стандарт USB 2.0).
• Напряжение: +5V DC.
• Корпус: Пластиковый, часто черного или белого цвета.

Парт-номера (Part Numbers) и аналоги

Цифра "046" — это, скорее всего, внутренняя маркировка производителя ноутбука (OEM) или код на схеме. Для поиска точного разъема необходимо знать производителя материнской платы (Quanta, Compal, Wistron, Inventec и т.д.) и ее модель.

Общие парт-номера разъемов этого типа от производителей компонентов:

• Molex: Серии 47053, 47346 (шаг 1.0 мм), 87832 (шаг 1.25 мм).
• JST (Japan Solderless Terminals): Серия PH (шаг 2.0 мм, но бывают и плотнее), серия SH (шаг 1.0 мм) — например, JST SH 4-pin.
• Foxconn: Серии 1513, 1515.
• Amphenol / FCI: Серии 2005, 6108.

Как искать: В запросе указывайте ключевые параметры:

• 1.0mm pitch USB port header
• 4 pin internal USB connector for laptop
• JST SH 4 pin socket

Совместимые модели ноутбуков

Разъем 046 не является универсальным для всех моделей. Он используется на конкретных материнских платах, которые устанавливаются в широкий спектр ноутбуков. Чаще всего он встречается в устройствах следующих брендов:

• HP Pavilion, ProBook, EliteBook
• Lenovo IdeaPad, ThinkPad (серии E, L)
• Dell Inspiron, Vostro, Latitude
• Acer Aspire, Extensa, TravelMate
• ASUS VivoBook, ZenBook
• Toshiba Satellite, Tecra

Важное предупреждение: Совместимость определяется исключительно моделью материнской платы, а не ноутбука. Две одинаковые модели ноутбуков в разных годах выпуска могут иметь разные платы с разными разъемами.

Как точно идентифицировать и найти замену

1. Найдите модель материнской платы (Mainboard Model):

   • Снимите заднюю крышку ноутбука.
   • На плате будет нанесена маркировка, например: DA0XXXXMB, LA-XXXXP, GXXX, HXXX.
   • Пример: Quanta DA0LV8MB8E0, Compal LA-931P.

2. Используйте модель платы для поиска:

   • Вбейте в поиск: "[Модель_платы] schematic" или "[Модель_платы] boardview".
   • В принципиальной схеме (schematic) найдите компонент с обозначением JUSB1, CONN1, PWR_USB или просто 046. Рядом будет указан точный парт-номер разъема.

3. Поиск по визуальному соответствию:

   • Сфотографируйте сломанный разъем сверху и сбоку.
   • Измерьте линейкой шаг между контактами (расстояние от центра до центра пина).
   • Подсчитайте количество пинов.
   • Ищите на Aliexpress, eBay или в магазинах радиодеталей по запросу: "[кол-во]pin [шаг]mm laptop usb connector".

Пример успешного запроса: "4 pin 1.0mm internal USB connector for Quanta LA-E801P".

Надеюсь, эта информация поможет вам в поиске и замене необходимого разъема.
