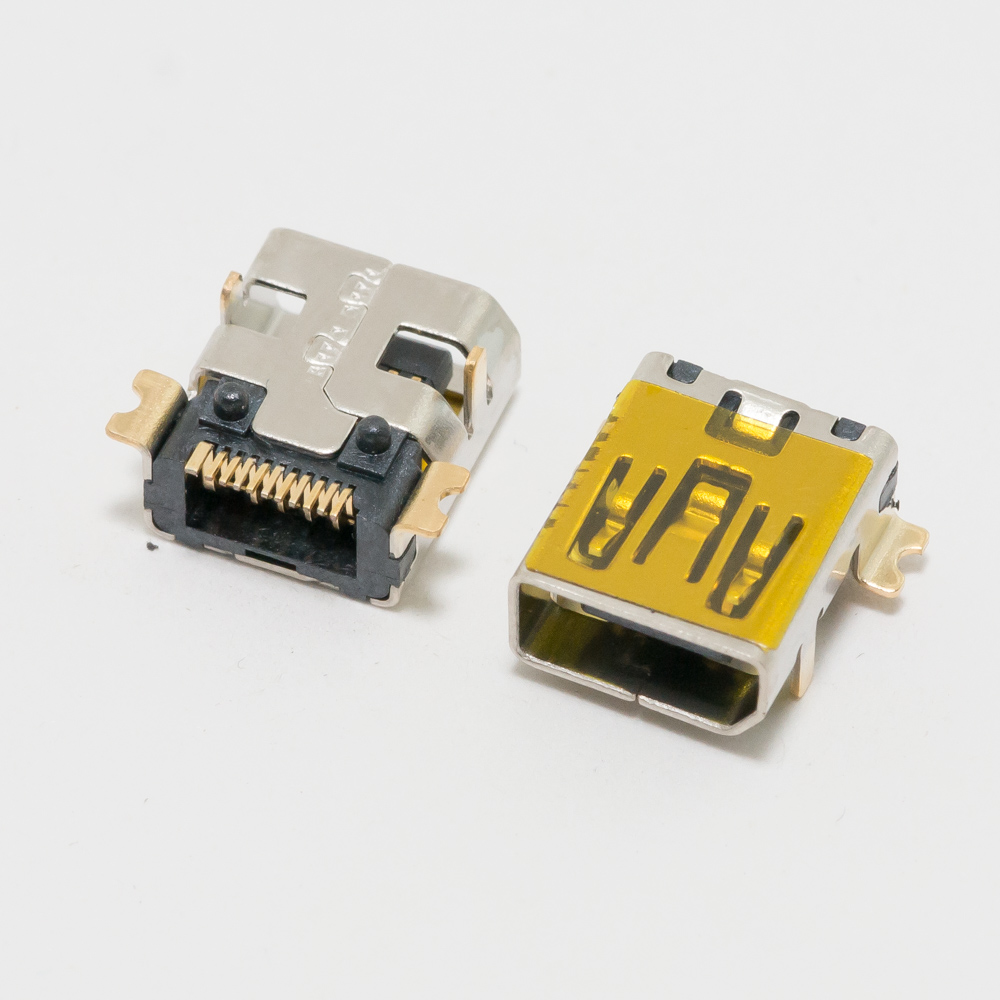

Разъем Mini USB 001

Конечно. Вот подробное описание, технические характеристики и сопутствующая информация для разъема Mini USB, обозначенного как 001 (предполагается, что это внутренний код или индекс детали).

Описание разъема Mini USB (тип 001)

Разъем Mini USB 001 — это стандартный 5-контактный (5-pin) разъем Mini-B, широко использовавшийся в качестве порта для зарядки и передачи данных в электронных устройствах в период примерно с 2000 по 2010 годы.

Основное назначение:

• Зарядка устройств: Основное применение — зарядка аккумуляторов портативной электроники.
• Синхронизация данных: Передача данных между устройством (например, фотоаппаратом, MP3-плеером, внешним HDD) и компьютером.
• Периферийное подключение: Подключение контроллеров, некоторых специфичных модулей.

Ключевые особенности:

• Компактнее, чем Standard USB: Был разработан как уменьшенная альтернатива громоздким USB-A и USB-B.
• Прочность: Прочнее и надежнее, чем пришедший ему на смену Micro USB, за счет более толстого корпуса.
• Устаревший стандарт: С 2007 года официально заменен на Micro USB как стандартный разъем для мобильных устройств, а позже — на USB-C. В новых устройствах практически не встречается.

Типичное применение (устройства, где он использовался):

• Цифровые фотоаппараты и видеокамеры
• Портативные жесткие диски (HDD) и флеш-накопители
• MP3-плееры (например, ранние модели Creative, некоторые плееры Sony)
• GPS-навигаторы
• Игровые контроллеры (например, для PlayStation 3)
• Ранние смартфоны и КПК (например, некоторые модели BlackBerry, Motorola)
• Периферия для смартфонов

Технические характеристики (стандартные для Mini-USB Type-B)

• Тип разъема: USB Mini-B (5 контактов). Важно: Существует также редкий 4-контактный (без ID) и 8-контактный (Mini-AB) варианты, но 5-pin — самый распространенный.
• Стандарт USB: Поддерживает спецификации USB 1.1 (12 Мбит/с) и USB 2.0 (480 Мбит/с).
• Количество контактов: 5 pin.
• Распиновка контактов (вид на гнездо/розетку на устройстве):
  1. VBUS (+5V, питание)
  2. D- (Data-)
  3. D+ (Data+)
  4. ID (В Mini-USB использовался для идентификации хоста/устройства в режиме OTG, часто не задействован)
  5. GND (Земля)
• Номинальный ток: До 500 мА (по стандарту USB 2.0).
• Срок эксплуатации (циклы соединение-разъединение): Около 5 000 циклов (значительно больше, чем у Micro USB).
• Габариты (гнездо): Примерно 6.85 мм x 3.15 мм.

Парт номера (артикулы) и аналоги

Поскольку "001" — это, скорее всего, внутренний код, вот список распространенных промышленных артикулов и аналогов от разных производителей, соответствующих стандартному 5-контактному гнезду Mini-USB (сквозному монтажу, SMD или для пайки на кабель).

Производители и типовые артикулы:

1. Amphenol / FCI:
   • 101035-0001 (очень распространенный номер)
   • USB-B-MIN1-S1-WT-01
2. Hirose Electric:
   • UX60-MB-5ST
   • UX60A-MB-5S8
3. Molex:
   • 67503-1020
   • 47346-1001
4. JST:
   • USB-MINI-0505
5. TE Connectivity:
   • 292303-1
6. Китайские/универсальные аналоги (часто встречаются на Aliexpress, в каталогах):
   • MINI USB 5 PIN FEMALE SOCKET
   • MINI-B USB 5P
   • Артикулы могут быть вида YMD-5S, MX-MINI5 и т.п.

Для поиска: Используйте в поисковых системах и каталогах ключевые фразы: "5 pin Mini USB female socket SMD", "USB Mini-B receptacle".

Совместимые модели устройств (примеры)

Устройства, в которых использовался 5-контактный Mini-USB:

• Фото/Видеотехника: Практически все цифровые фотоаппараты Canon, Nikon, Sony, выпущенные до ~2010-2012 гг. (например, Canon PowerShot A-series, Nikon Coolpix).
• Аудиотехника: Многие MP3-плееры (Creative Zen, iRiver, ранние модели Sony Walkman), портативные колонки.
• Мобильные устройства: Старые смартфоны BlackBerry (Curve, Bold 9000), Motorola (RAZR V3 для данных), некоторые ранние Android-телефоны (например, T-Mobile G1), КПК Palm.
• Внешние накопители: Внешние HDD 2.5" от Seagate, WD, Transcend (модели до ~2010 г.).
• Игровые консоли: Контроллер PlayStation 3 (DualShock 3 и Sixaxis), некоторые геймпады для PC.
• Прочая электроника: GPS-навигаторы Garmin, TomTom, портативные радиостанции, измерительные приборы, оборудование для программирования.

Важное примечание по совместимости: Разъем Mini-USB полностью несовместим с Micro-USB и USB-C. Для подключения к современным компьютерам (с портами USB-A или USB-C) необходим соответствующий кабель или переходник USB-A/Mini-B или USB-C/Mini-B.
