Разъем Mini USB 004

Конечно, вот подробное описание, технические характеристики и информация о совместимости для разъема, обозначенного как Mini USB 004.

Описание

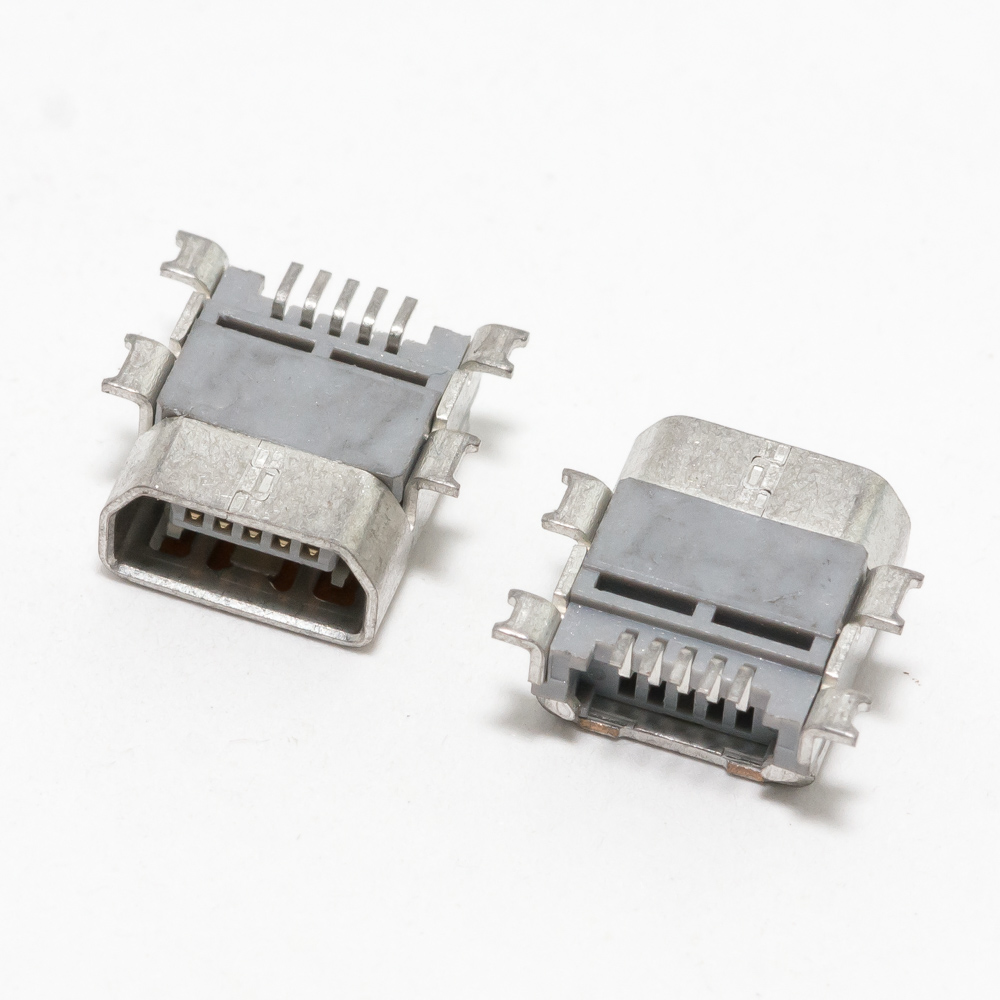

Разъем Mini USB 004 — это, скорее всего, обозначение конкретного 5-контактного (5-pin) разъема Mini-B типа "гнездо" (female, receptacle), предназначенного для поверхностного монтажа (SMD) на печатную плату (PCB). Цифры "004" часто являются внутренним артикулом производителя или специфичным кодом в каталоге.

Этот разъем был стандартным для зарядки и передачи данных в огромном количестве электронных устройств в период примерно с 2000 по 2010-2015 годы (например, цифровые фотоаппараты, внешние жесткие диски, ранние смартфоны, GPS-навигаторы, портативные плееры). На смену ему пришел более прочный и универсальный Micro-USB, а затем USB Type-C.

Ключевая особенность: Вилка Mini-USB имеет трапециевидную, слегка асимметричную форму, что теоретически должно было предотвратить неправильное подключение, но на практике пластиковый корпус часто изнашивался.

Технические характеристики (типовые для 5-контактного Mini-B SMD)

• Тип разъема: USB 2.0 Mini-B (гнездо, receptacle)
• Количество контактов: 5
• Распиновка (вид на гнездо/пайку на плату):
  1. VBUS (+5V, питание)
  2. D- (Data-)
  3. D+ (Data+)
  4. ID (В режиме OTG: подключение к земле определяет устройство как Host. В обычных кабелях не используется, часто замкнут на 5-й контакт).
  5. GND (Земля)
• Ток питания: До 500 мА (по спецификации USB 2.0)
• Напряжение питания: +5 В ±5%
• Скорость передачи данных: До 480 Мбит/с (High-Speed USB 2.0)
• Способ монтажа: Поверхностный монтаж (SMD)
• Материал корпуса: Пластик (обычно термостойкий)
• Материал контактов: Позолоченные или луженые медные сплавы
• Рабочая температура: От -20°C до +85°C (примерно)
• Количество циклов подключения: Обычно 5,000 - 10,000 (зависит от производителя)

Парт-номера (Part Numbers) и аналоги

"004" — это не универсальный код. Для поиска точного аналога нужны парт-номера от известных производителей. Вот популярные аналоги, которые могут быть взаимозаменяемы по посадочному месту:

1. Amphenol / FCI: 10103594-0001LF, USB4105-GF-A
2. Molex: 47346-1001
3. Hirose: UX60-MB-5ST
4. JAE: DX5R033V2R
5. TE Connectivity: 292303-1
6. Cyntec (или другие тайваньские/китайские производители): MINI-USB-5P-SMD, MINIUSB-SMD-5P
   • Именно такие общие названия часто сопровождаются кодом вроде "004".

Важно: При замене необходимо сверять точные размеры корпуса, расположение и шаг контактов, а также высоту разъема.

Совместимые модели устройств (примеры)

Устройства, в которых использовался такой разъем (тип Mini-B):

Фото- и видеотехника:

• Практически все цифровые фотоаппараты (Canon, Nikon, Sony, Olympus и др.) выпуска до ~2012-2014 гг.
• Цифровые видеокамеры (Camcorder)
• Веб-камеры

Мобильные устройства и гаджеты:

• Ранние смартфоны и КПК (например, Motorola RAZR V3, некоторые модели BlackBerry, Palm Treo)
• Портативные медиа-плееры (MP3-плееры, такие как Creative Zen, ранние модели без Apple)
• GPS-навигаторы (Garmin, TomTom ранних серий)
• Внешние звуковые карты и аудиоинтерфейсы

Компьютерная периферия:

• Внешние жесткие диски и боксы для HDD 2.5" (особенно популярно в середине 2000-х)
• Некоторые модели контроллеров (геймпады, рули)
• Card-readers (кард-ридеры)
• Проводные компьютерные мыши и клавиатуры
• Модемы и ранние 3G/4G-роутеры

Прочая электроника:

• Стабилизаторы для gopro и экшн-камер
• Некоторые радиостанции и рации
• Измерительные приборы (мультиметры, осциллографы)
• Зарядные станции для различных устройств.

Примечание по кабелям

Для подключения такого устройства к современному компьютеру или зарядному устройству понадобится кабель:

• Mini-USB (B) — USB Type-A (для ПК или старого зарядного устройства)
• Mini-USB (B) — USB Type-C (для современных ноутбуков и зарядок)
• Mini-USB (B) — Micro-USB (редко, но встречается как переходник)

Важно: Кабели для Mini-USB и Micro-USB несовместимы между собой физически, их нельзя подключить к "чужому" разъему.
