Разъем mini USB 007

К сожалению, в предоставленном запросе есть некоторая путаница. "Mini USB 007" — это не стандартное или общепринятое обозначение разъема.

Скорее всего, имеется в виду один из двух распространенных типов:

1. Стандартный 5-контактный Mini-USB (Mini-B) — самый массовый разъем начала 2000-х.
2. Разъем для зарядных устройств (особенно для радиостанций, фотоаппаратов), который иногда в каталогах или на рынке могут маркировать как "Mini USB 007", подразумевая его артикул или форму.

Далее я приведу описание для стандартного Mini-USB, так как он наиболее вероятен, а также добавлю информацию о возможном "зарядном" варианте.

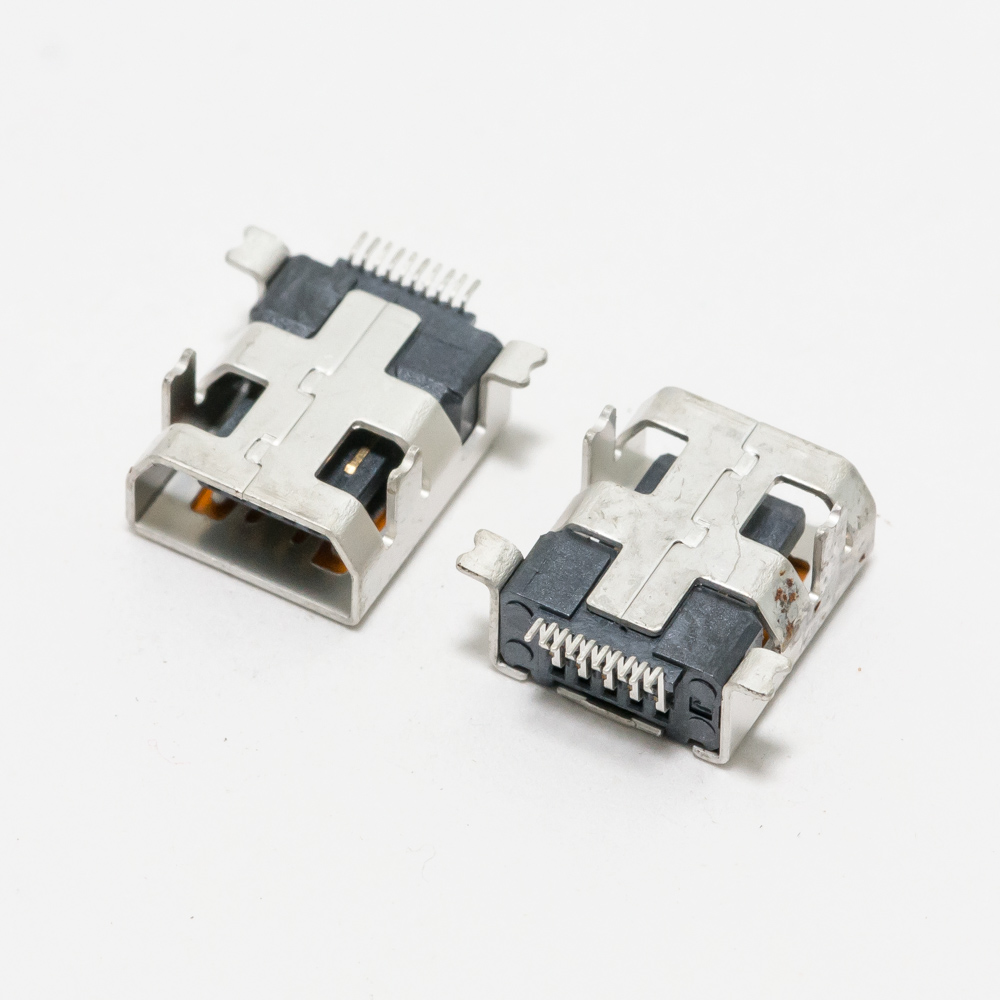

1. Описание и характеристики стандартного разъема Mini-USB (Mini-B, 5-pin)

Описание: Mini-USB (тип B) — это устаревший, но исторически значимый стандарт разъема для подключения периферийных устройств. Он был создан как компактная альтернатива стандартному USB-B для подключения цифровых фотоаппаратов, внешних жестких дисков, MP3-плееров, ранних смартфонов (до эры Micro-USB), GPS-навигаторов и другой портативной техники. Разъем имеет трапециевидную форму с легкой асимметрией, что обеспечивает правильную ориентацию при подключении. На сегодняшний день практически полностью вытеснен более современными и надежными разъемами Micro-USB и USB Type-C.

Технические характеристики (разъем Mini-B 5-pin):

• Тип разъема: USB 2.0 Series "B" (Mini).
• Количество контактов: 5.
• Назначение контактов:
  1. VBUS (+5V, питание)
  2. D- (Data-)
  3. D+ (Data+)
  4. ID (В режиме OTG: определяет хост/устройство. В обычных кабелях не используется, часто замкнут на GND).
  5. GND (Земля)
• Скорость передачи данных: До 480 Мбит/с (High-Speed USB 2.0).
• Максимальный ток: 500 мА (по спецификации USB 2.0).
• Стандарт: USB 2.0.
• Срок службы (циклов подключения): Около 5000 (значительно меньше, чем у Micro-USB и USB-C).
• Габариты: Компактнее Standard-B, но крупнее Micro-USB.

Парт-номера (примеры популярных производителей):

• Molex: 67503-1020, 67503-1021
• Hirose: UX60-MB-5ST
• Amphenol: 67503-1020BLF
• JAE: DX5R025JA1R1300
• Общие/каталожные: 5-584630-5, 56579-0564

Совместимые модели (примеры устройств, использовавших Mini-USB):

• Фото/видеотехника: Цифровые фотоаппараты Canon, Sony, Nikon (модели 2000-х — начала 2010-х), видеокамеры.
• Аудиотехника: Портативные MP3-плееры (например, многие модели Creative, iriver).
• Внешние накопители: Внешние HDD и SSD (особенно в коробках 2.5").
• Мобильные устройства: Ранние смартфоны и КПК (например, некоторые модели Motorola, Blackberry, GPS-навигаторы Garmin).
• Геймпады: Некоторые контроллеры для PlayStation 3 и других консолей.
• Прочая периферия: Некоторые модели Bluetooth-гарнитур, кард-ридеры.

2. Возможный вариант: "Зарядный разъем Mini USB 007"

Если речь идет о специфическом разъеме для зарядки, часто встречающемся в радиостанциях (Baofeng, Wouxun), некоторых фотоаппаратах или старых планшетах, то его характеристики могут быть следующими:

Описание: Это нестандартизированный цилиндрический (коаксиальный) разъем для питания, который в народе и каталогах могут называть "Mini USB" из-за внешнего сходства по размеру. Часто имеет центральный штырьковой контакт (+), окруженный внешним цилиндрическим контактом (-). Важно: Он предназначен только для зарядки/питания, передача данных через него невозможна.

Технические характеристики (предположительно):

• Тип: Коаксиальный штекер питания.
• Полярность: Чаще всего центральный контакт — плюс (+), внешний — минус (-). ТРЕБУЕТСЯ ПРОВЕРКА МУЛЬТИМЕТРОМ! Обратная полярность может вывести устройство из строя.
• Напряжение: Обычно 5V, 9V или 12V (зависит от устройства).
• Ток: От 1А до 2А и выше.
• Диаметр: Часто 3.5 мм (внешний) и 1.3 мм (внутренний), но бывают вариации.

Парт-номера / Артикулы: В этом случае "007" может быть внутренним артикулом производителя аксессуаров. Универсального парт-номера нет. При поиске кабеля или замене гнезда важно знать:

1. Точные размеры (внешний и внутренний диаметр).
2. Полярность.
3. Напряжение и ток.

Совместимые модели: Определенные модели портативных радиостанций, систем видеонаблюдения, игрушек, некоторых медиаплееров и старых планшетов.

Рекомендация:

Чтобы получить точную информацию, пожалуйста, уточните, для какого именно устройства вам нужен разъем "Mini USB 007". По возможности, приложите фото разъема и устройства. Это позволит точно идентифицировать тип коннектора и дать корректные данные.
