Аудио разъем для ноутбука 014

Конечно, вот подробное описание, технические характеристики и информация о совместимости для аудиоразъема ноутбука HP серии 014 (чаще всего это относится к моделям Pavilion, ProBook, EliteBook и другим, выпущенным примерно в 2012-2016 годах).

Этот разъем является комбинированным аудиопортом (CTIA-стандарт), который выполняет функции как для наушников, так и для микрофона.

Описание

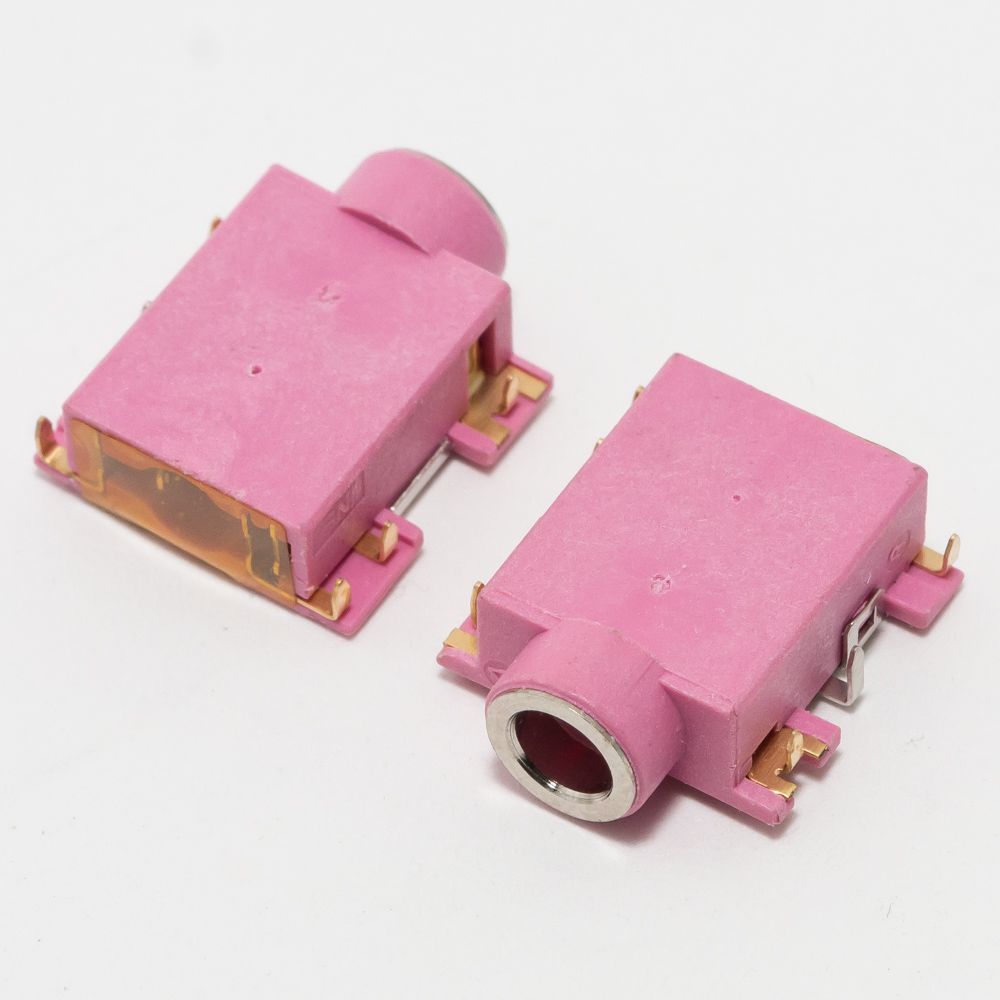

Аудиоразъем для ноутбуков HP серии 014 — это комбинированный (headset/mic) 3.5-мм разъем типа «джек» (4-контактный, 4-pin). Он установлен на материнской плате и подключен к ней через гибкий шлейф. Основная функция — подключение гарнитур (наушников с микрофоном), стандартных наушников или внешнего микрофона. При подключении наушников система автоматически переключает аудиовыход с внутренних динамиков на них.

Типичные проблемы, при которых требуется замена:

• Разъем расшатан, не держит штекер.
• Звук пропадает или появляется только при определенном положении штекера.
• Не определяется микрофон от гарнитуры.
• Механическое повреждение (сломанные пластиковые части, погнутые контакты).

Технические характеристики

• Тип разъема: 3.5 мм (1/8") комбинированный аудио (CTIA).
• Количество контактов (пинов): 4 (Audio Out (L), Audio Out (R), Audio In (Microphone), Common Ground).
• Цветовая маркировка (на шлейфе): Обычно черный или белый разъем на конце шлейфа.
• Стандарт распиновки (CTIA):
  • Контакт 1 (верхний): Левый канал (L)
  • Контакт 2: Правый канал (R)
  • Контакт 3: Земля (GND)
  • Контакт 4 (основание): Микрофон (Mic)
• Крепление на плате: Пайка или разъемное соединение (чаще всего — разъемное).
• Дополнительные функции: Встроенный механический переключатель, определяющий подключение штекера.

Парт-номера (Part Numbers / Spare Parts)

Это ключевые номера запчастей, по которым можно найти оригинальную деталь. Обратите внимание: номера могут незначительно отличаться в зависимости от конкретной модели ноутбука.

• 722437-001 (самый распространенный номер для серии 014)
• 722438-001
• 740012-001
• 744038-001
• 744039-001
• 760926-001
• 760927-001
• 764957-001
• 782679-001

Универсальный артикул для заказа на AliExpress, eBay и в магазинах запчастей: часто ищут по запросам "Audio jack 722437-001", "HP 014 audio jack", "HP Pavilion audio board" или "HP комбинированный аудиоразъем 4-pin".

Совместимые модели ноутбуков (примеры)

Разъем с маркировкой 014 или с указанными выше парт-номерами совместим с десятками моделей. Вот некоторые из наиболее популярных серий:

Ноутбуки HP Pavilion:

• HP Pavilion g6-1xxx (g6-1200, g6-1300, g6-1400 и т.д.)
• HP Pavilion g7-1xxx, g7-2xxx
• HP Pavilion dv6-6xxx, dv6-7xxx
• HP Pavilion dv4-5xxx, dv4-6xxx
• HP Pavilion m6-1xxx
• HP Pavilion 14-n000, 15-n000, 17-n000 серии
• HP Pavilion TouchSmart 11-e000, 14-e000, 15-e000
• HP Pavilion x360 11-p000

Ноутбуки HP ProBook:

• HP ProBook 4340s, 4440s, 4540s
• HP ProBook 430 G0, 440 G0, 450 G0
• HP ProBook 445 G0, 455 G0
• HP ProBook 6460b, 6560b

Ноутбуки HP EliteBook:

• HP EliteBook 8460p, 8560p
• HP EliteBook 8470p, 8570p

Ноутбуки HP ENVY:

• HP ENVY m6-1xxx
• HP ENVY dv7-7xxx
• HP ENVY 15-j000, 17-j000

Ноутбуки HP:

• HP 650, HP 655
• HP 450 G0, HP 450 G1
• HP 250 G0, G1, G2
• HP CQ58, CQ61

Ноутбуки Compaq: (производились HP)

• Compaq Presario CQ58, CQ56
• Compaq 615, 625

Важное примечание перед покупкой

1. Сверьте номер детали: Перед заказом обязательно разберите ноутбук и визуально проверьте номер на шлейфе аудиоразъема (обычно он напечатан на пластиковом коннекторе или на гибкой плате самого разъема). Это самый надежный способ.
2. Внешний вид: Обратите внимание на форму пластикового корпуса разъема и расположение крепежных «ушей». Они могут отличаться.
3. Совместимость по серии: Если точного номера нет, ищите по фразе "For HP 014" — продавцы часто указывают совместимость именно таким образом.

Рекомендуется покупать разъем в сборе со шлейфом, так как его замена проще и надежнее, чем попытка перепайки самого миниатюрного гнезда.
