Шлейф матрицы Acer M3-581, M3-581T, M3-581TG

Конечно, вот подробное описание шлейфа матрицы для серии ноутбуков Acer Aspire M3-581, M3-581T, M3-581TG.

Общее описание

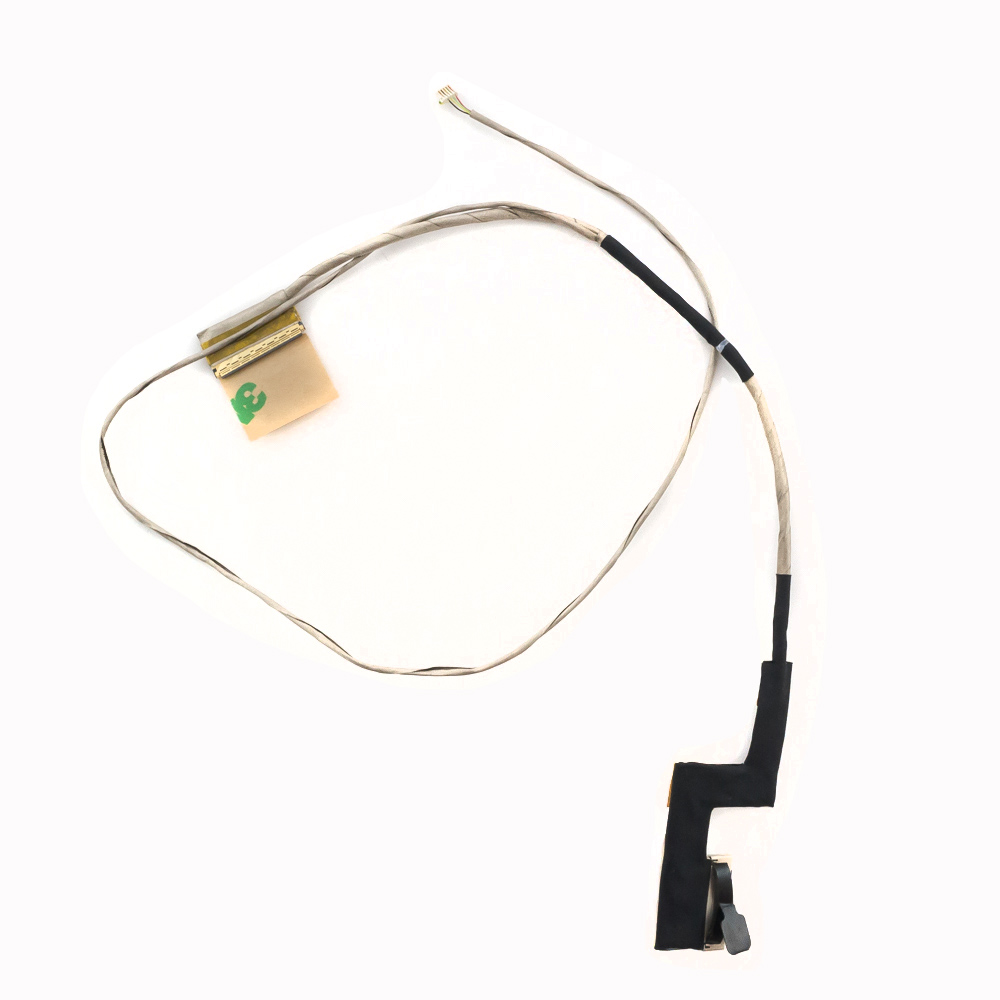

Этот шлейф (кабель дисплея, LCD cable, LVDS cable) является критически важным элементом, соединяющим материнскую плату ноутбука с матрицей (экраном). Он передает видеосигнал, питание для подсветки матрицы и сигналы от веб-камеры (если она подключена через этот шлейф).

Типичные симптомы неисправности шлейфа:

• Искаженное изображение, полосы, артефакты на экране.
• Мерцание или пропадание изображения при изменении угла наклона крышки.
• Работа изображения только в определенном положении экрана.
• Полное отсутствие изображения при работающем ноутбуке (слышна загрузка системы, горят индикаторы).
• Неисправность встроенной веб-камеры (в зависимости от модели шлейфа).

Технические характеристики

• Тип разъема: Стандартный 30-пиновый (30-pin) LVDS разъем для матриц с разрешением HD (1366x768). Важное уточнение: Встречаются модификации с 40-пиновым (40-pin) eDP разъемом для моделей с разрешением Full HD (1920x1080). Это ключевой момент при подборе.
• Конфигурация разъемов:
  • Со стороны материнской платы: Один узкий разъем (обычно 30-pin).
  • Со стороны матрицы: Один широкий разъем (30-pin или 40-pin).
  • Дополнительно: На шлейфе может быть один или два тонких разъема для подключения веб-камеры (камера обычно подключается через отдельный тонкий жгут, который крепится к основному шлейфу).
• Длина: Приблизительно 25-35 см, в зависимости от конкретной компоновки внутри ноутбука.
• Особенности: Шлейф проходит через шарнир (петлю) крышки ноутбука, поэтому со временем подвержен физическому износу и перелому проводников.

Парт номера (Part Numbers) и артикулы

Оригинальные номера запчастей от Acer (Acer P/N) для этой серии найти сложно, так как они часто являются частью узла (например, всей крышки). Производители шлейфов и продавцы запчастей используют свои артикулы. Самые распространенные и проверенные артикулы:

• DC02001M1010 (самый распространенный номер для 30-pin LVDS версии)
• 50.DC020.011 (альтернативный номер)
• DC02001M1010-1 или DC02001M1010-2 (модификации основного номера)
• 60.0AX01.021 (еще один возможный вариант)
• Для 40-pin eDP версии номера могут быть: DC02001M1020, 40.DC020.011 или аналогичные.

Рекомендация: При заказе всегда уточняйте у продавца, что шлейф подходит именно под вашу модель ноутбука И под разрешение вашей матрицы. Лучший способ — разобрать ноутбук и визуально сравнить разъемы старого шлейфа с фотографией нового, обращая особое внимание на количество контактов (пинов).

Совместимые модели ноутбуков

Шлейф совместим в первую очередь с ноутбуками серии Acer Aspire M3-581, которая включает следующие модели:

• Acer Aspire M3-581 (базовая модель)
• Acer Aspire M3-581T (модель с сенсорным экраном)
• Acer Aspire M3-581TG (модель с дискретной видеокартой NVIDIA GeForce GT 640M)

Важно: Совместимость также зависит от конкретной ревизии материнской платы и установленной матрицы. Ноутбуки с индексом T (сенсорные) с большей вероятностью могут иметь 40-pin eDP шлейф для FHD матриц.

Другие возможные совместимые модели (требуют перепроверки по разъемам):

• Некоторые модели из серий Acer Aspire M5-581T или V3-571 могут использовать аналогичный шлейф, но это не гарантировано. Всегда проверяйте по парт-номеру или визуально.

Итог и рекомендации по выбору

1. Определите разрешение экрана: HD (1366x768) — скорее всего 30-pin LVDS. Full HD (1920x1080) — скорее всего 40-pin eDP.
2. Разберите ноутбук и сфотографируйте разъемы старого шлейфа (с обеих сторон).
3. Ищите по артикулу (например, DC02001M1010) и уточняйте совместимость у продавца, предоставив ему фото и точную модель ноутбука (она указана на шильдике на нижней крышке, например, Aspire M3-581G-53334G75Makk).
4. При замене будьте аккуратны с хрупкими разъемами и проводниками шлейфа.
