Шлейф матрицы Asus N56D, N56J, N56V

Отличный вопрос! Шлейфы матрицы в ноутбуках серии Asus N56 — это частая точка отказа, особенно из-за активного открывания/закрывания крышки и перегибов.

Вот подробное описание, технические характеристики и информация о совместимости.

Общее описание

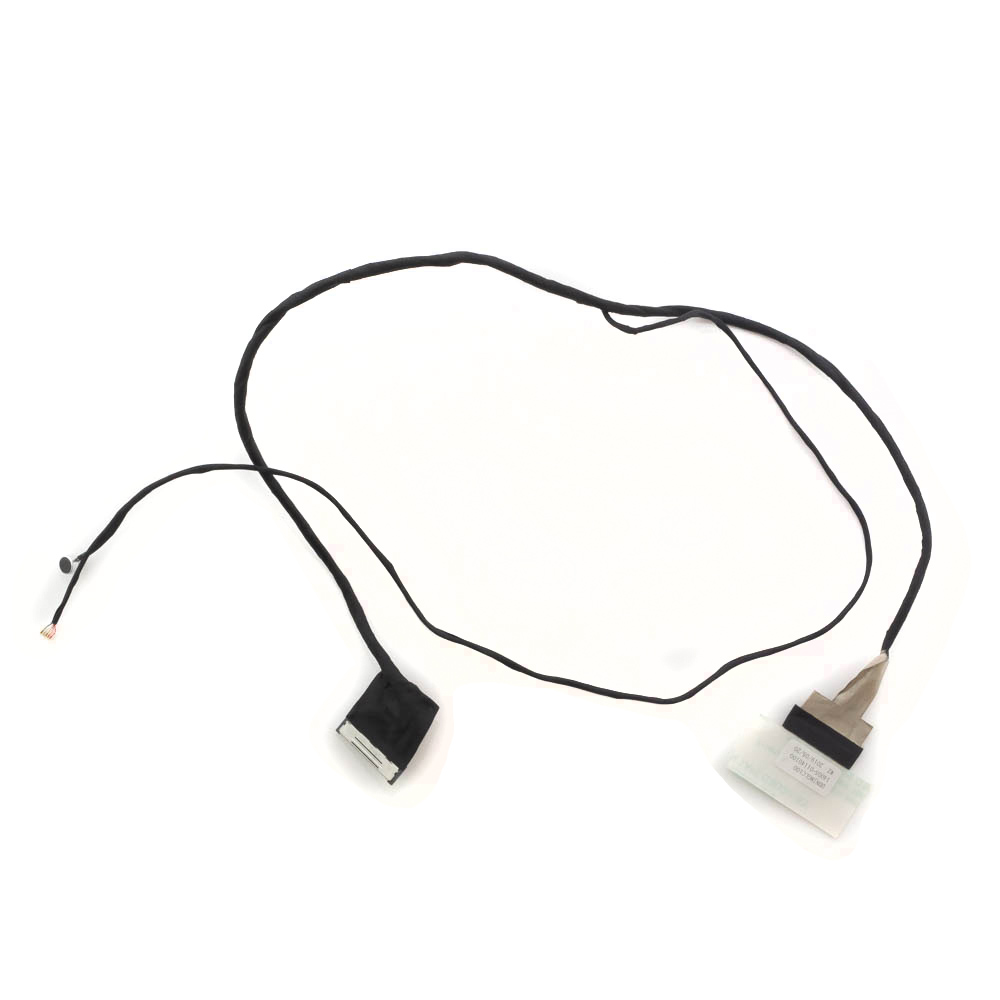

Шлейф матрицы (LCD cable, eDP cable) в ноутбуках Asus N56 — это гибкий плоский кабель, соединяющий материнскую плату с дисплеем (матрицей). Он передает:

• Видеосигнал (по интерфейсу eDP - Embedded DisplayPort)
• Сигналы управления подсветкой
• Питание на матрицу и подсветку
• Сигнал от веб-камеры и микрофонов (которые расположены в верхней крышке)

Типичные симптомы неисправности шлейфа:

• Искаженное изображение, артефакты, полосы на экране.
• Мерцание или пропадание изображения при изменении угла наклона крышки.
• Работающий экран только в определенном положении.
• Темный экран (нет изображения) при работающей подсветке (видно свечение на черном фоне).
• Неисправная веб-камера или микрофоны (частично).

Технические характеристики

1. Интерфейс подключения: eDP 30 Pin (Embedded DisplayPort). Это ключевая характеристика. Количество контактов — 30.
2. Расположение разъемов:
   • Со стороны материнской платы: Разъем находится на левой стороне материнской платы (если смотреть со стороны клавиатуры), рядом с разъемом оперативной памяти. Он часто закрыт металлической или пластиковой рамкой, привинченной винтом.
   • Со стороны матрицы: Разъем расположен на задней стороне LCD-панели (матрицы), обычно в нижней ее части.
3. Длина шлейфа: Приблизительно 30-35 см. Точная длина и форма изгиба критичны для правильной укладки в корпусе.
4. Конфигурация контактов: Помимо основных линий eDP, на шлейф выведены отдельные провода для веб-камеры (обычно в виде отдельного жгута с тонким разъемом) и иногда для микрофонов.
5. Важный нюанс: В серии N56 использовались матрицы с разным разрешением (HD, HD+, Full HD). Шлейфы для них физически совместимы (разъемы одинаковые), но могут иметь разную распиновку для управления подсветкой. Чаще всего шлейфы взаимозаменяемы, но в редких случаях при замене может не регулироваться яркость.

Парт-номера (Part Numbers)

Официальные номера запчастей от Asus (складываются из нескольких компонентов):

• 60NB02C0-BB010W - Самый распространенный номер для оригинального шлейфа.
• 13G0015M5101 - Еще один вариант заводского номера.
• N56DC_EDP_LC_00 / N56JC_EDP_LC_00 - Внутренние обозначения.

При заказе достаточно искать по основному номеру 60NB02C0-BB010W или по фразе "шлейф матрицы Asus N56 eDP 30 pin".

Совместимые модели ноутбуков

Шлейф подходит для всей линейки Asus N56, так как конструкция корпуса и расположение разъемов идентичны. Разница между моделями в основном в начинке (процессор, видеокарта).

Полный список совместимых моделей:

• Asus N56D (с процессорами AMD A-Series: N56DA, N56DP, N56DY)
• Asus N56J (с процессорами Intel: N56JA, N56JB, N56JR, N56JK и т.д.)
• Asus N56V (с дискретной видеокартой nVidia: N56VZ, N56VB, N56VN, N56VZ и т.д.)
• Asus N56VM
• Asus N56VB
• Asus N56VZ (одна из самых популярных моделей)

Также часто совместим с некоторыми моделями серии:

• Asus N76V / N76VB / N76VZ (требуется проверка длины и укладки, но разъемы часто идентичны).
• Asus N550 (ранние модели, очень схожая конструкция).

Важные советы при замене

1. Перед покупкой: По возможности разберите ноутбук и визуально сравните старый шлейф с новым — расположение разъемов, длину, ответвление на камеру.
2. Проверьте матрицу: Иногда проблема может быть в самой матрице или ее разъеме. Аккуратно пошевелите шлейф у разъемов при включенном ноутбуте, чтобы локализовать проблему.
3. Аккуратность: Разъемы очень хрупкие. Защелки открываются аккуратно, без применения силы.
4. Укладка: Новый шлейф должен лечь точно по старому маршруту, без перегибов и натяжения. Неправильная укладка приведет к быстрому выходу из строя.

Где искать: Шлейфы можно найти на AliExpress, eBay, в магазинах запчастей для ноутбуков (например, notebook-parts.spb.ru и аналогичных) по запросам, указанным выше.

Удачи в ремонте
