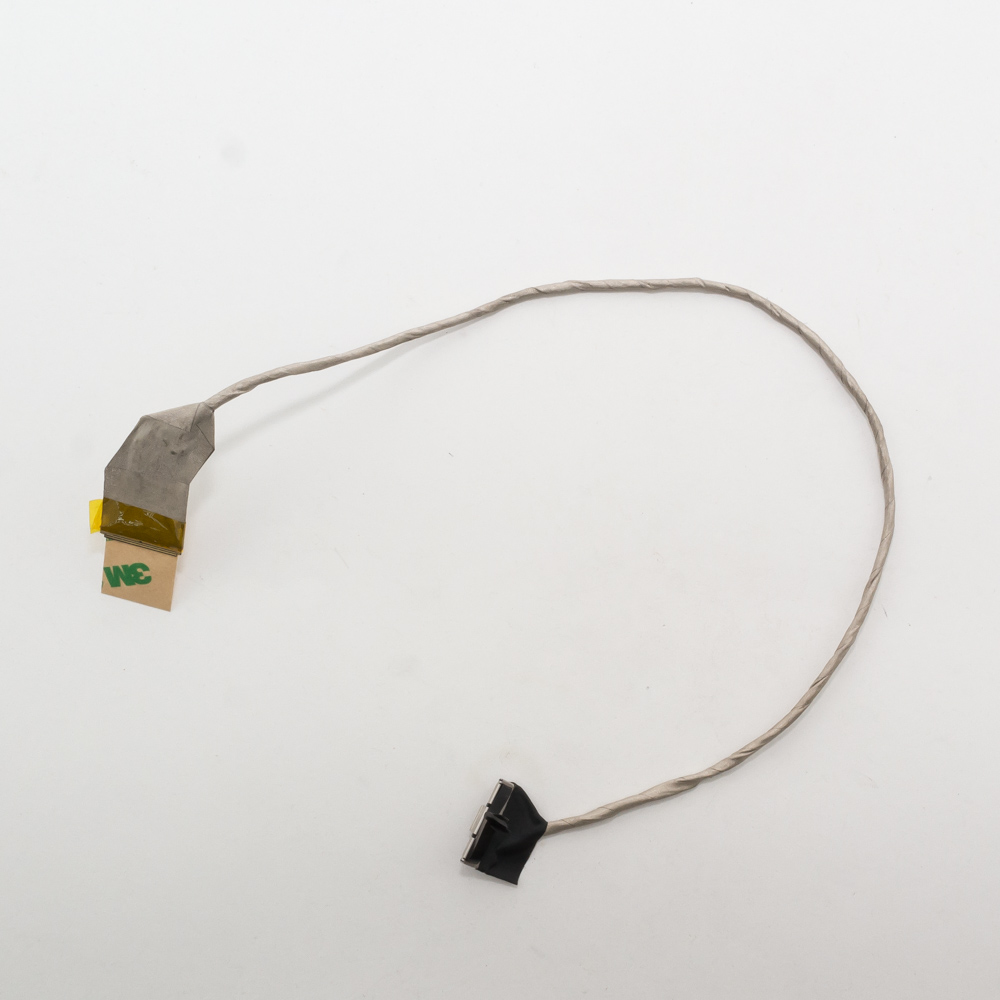

Шлейф матрицы Compaq CQ72

Конечно. Вот подробное описание, технические характеристики и информация о совместимости для шлейфа матрицы ноутбука Compaq CQ72.

Общее описание

Шлейф матрицы (LCD-кабель, flat cable) — это гибкий шлейф, который служит связующим звеном между материнской платой ноутбука и жидкокристаллической матрицей (экраном). Он передает:

• Видеосигнал от материнской платы к матрице.
• Сигналы управления для подсветки экрана.
• Питание на лампы подсветки или светодиодную ленту (в зависимости от типа матрицы).

Для модели Compaq CQ72 используется стандартный 30-контактный (30-pin) шлейф с разъемами, расположенными по обеим сторонам. Частая причина неисправности — перетирание или повреждение шлейфа из-за постоянного открывания/закрывания крышки ноутбука.

Технические характеристики

• Тип разъема на стороне материнской платы: 30-контактный (30-pin), горизонтальный или вертикальный тип посадки (зависит от конкретной модификации материнской платы). Важно: Есть два основных типа расположения контактов на этом разъеме — необходимо проверять визуально.
• Тип разъема на стороне матрицы: 30-контактный (30-pin).
• Длина шлейфа: Приблизительно 25-30 см.
• Конфигурация: Прямой шлейф. Разъемы расположены на противоположных концах.
• Ключевая особенность: Шлейф предназначен для матриц с LED-подсветкой (что характерно для CQ72). Он не совместим со старыми матрицами с лампой CCFL (у них другой разъем питания подсветки).
• Основной симптом неисправности: Пропадание изображения, искажение картинки, горизонтальные/вертикальные полосы, мерцание экрана при изменении угла наклона крышки.

Парт-номера (Part Numbers)

Оригинальные и наиболее распространенные парт-номера для шлейфа матрицы Compaq CQ72:

• HP/Compaq оригинальный номер: 597638-001
• Универсальный номер FRU: 597638-001
• Альтернативные/совместимые номера производителей комплектующих:
  • DC02C00HH0
  • DC02C00HH1
  • DC02C00HH2
  • 481578-001
  • Многие продавцы также используют общее название: "30-pin LED LCD Cable for Compaq CQ72".

Важно: Перед покупкой обязательно:

1. Разобрать ноутбук и вынуть старый шлейф.
2. Сравнить расположение контактов (порядок черных и белых полос) на разъеме со стороны материнской платы на старом и новом шлейфе.
3. Убедиться, что физическая длина и тип крепления совпадают.

Совместимые модели ноутбуков

Шлейф с парт-номером 597638-001 совместим с целым рядом моделей серий Compaq Presario CQ72 и HP G72, которые имеют идентичную конструкцию.

Основной список совместимых моделей:

• Compaq Presario CQ72-100
• Compaq Presario CQ72-200
• Compaq Presario CQ72-300
• Compaq Presario CQ72-400
• Compaq Presario CQ72-500
• HP G72-100
• HP G72-200
• HP G72-250
• HP G72-300
• HP G72-350
• HP G72-400
• HP G72-450
• HP G72-500
• HP G72-550
• HP G72-600
• HP G72-650
• HP G72-700
• HP G72-750
• HP G72-800
• HP G72-850
• HP G72-B50
• HP G72-B60
• HP G72-B70
• HP G72-B75US
• HP G72-B80
• HP G72-B89
• HP G72-B90

Рекомендация по замене

Если у вас проявляются симптомы неисправности экрана, связанные с движением крышки, в 85% случаев виноват именно шлейф. Это одна из самых частых и недорогих поломок в этой модели. Замена не требует пайки и под силу пользователю с минимальным опытом разборки электроники, при наличии подходящих инструментов (маленькие крестовые отвертки).
