Шлейф матрицы Dell 1647, 3400

Отличный вопрос! Важно уточнить: "Шлейф матрицы Dell 1647, 3400" — это неофициальное или "рыночное" обозначение. Скорее всего, оно относится к шлейфу дисплея (LCD cable/eDP cable), который подходит для нескольких популярных серий ноутбуков Dell, в первую очередь для моделей Inspiron 14 (3442, 3443, 3451, 3452) и Vostro 14 (3445, 3446, 3458, 3459). Цифры 1647 и 3400, вероятно, являются частью внутренних кодов Dell или парт-номеров.

Ниже приведено подробное описание, характеристики и список совместимости.

Описание и назначение

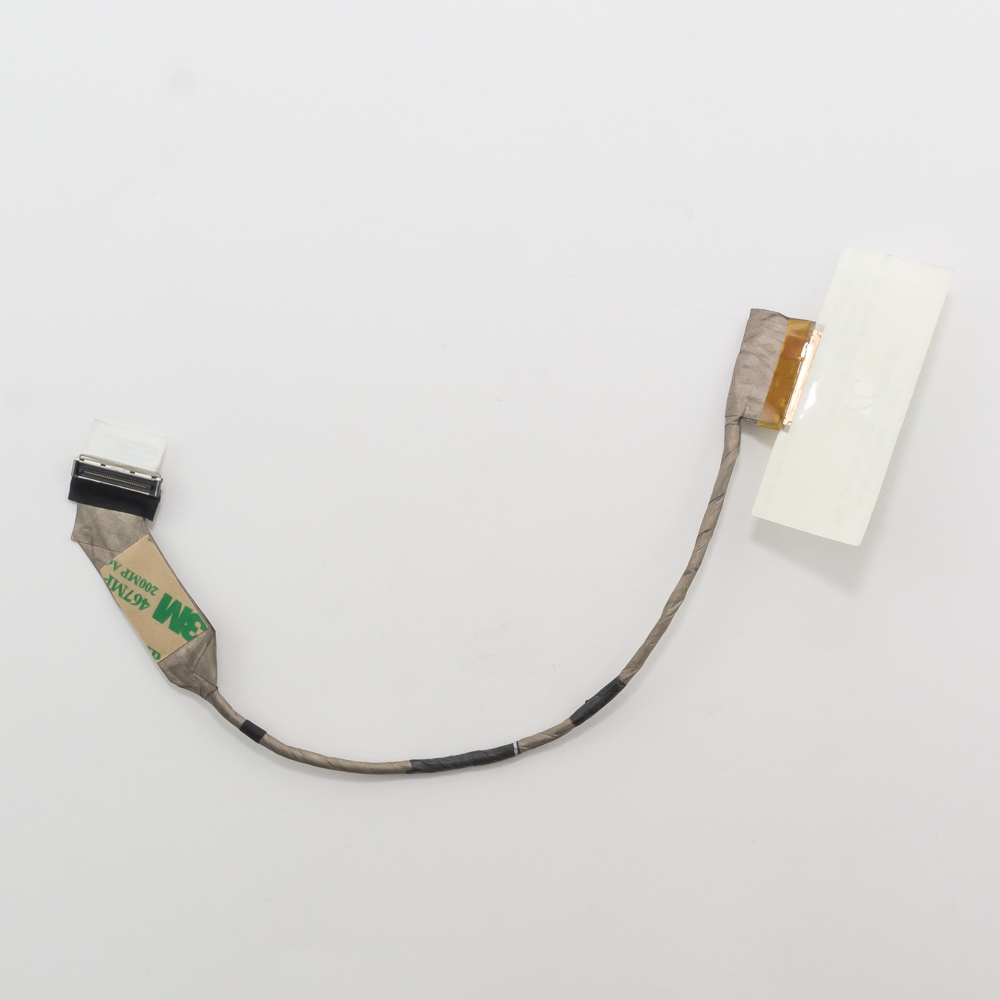

Это шлейф дисплея (кабель передачи данных eDP и питания) для ноутбуков Dell. Он соединяет материнскую плату (через разъем на ней) с матрицей (дисплеем) ноутбука. Через него передаются:

1. Видеосигнал (по интерфейсу eDP - Embedded DisplayPort).
2. Электропитание для подсветки матрицы (обычно +3.3V и +19V).
3. Сигналы управления подсветкой (ENABLE, PWM).

Типичные признаки неисправности шлейфа:

• Изображение пропадает при изменении угла наклона крышки.
• Появление артефактов, полос, мерцания на экране.
• Полное отсутствие изображения при работающем ноутбуке (слышна загрузка системы, горят индикаторы).
• Неравномерная подсветка или ее отсутствие.

Технические характеристики

• Тип интерфейса: eDP (Embedded DisplayPort) 30-pin.
• Количество контактов: 30 pin (стандарт для большинства матриц с разрешением HD и HD+ в этих моделях).
• Длина: Приблизительно 25-30 см (зависит от конкретного расположения разъемов в модели).
• Конфигурация разъемов:
  • Разъем на стороне материнской платы: Плоский 30-контактный разъем с защелкой (обычно черного или синего цвета). Важно: Может быть как прямой, так и развернутый на 180 градусов. Нужно сверять со старым шлейфом.
  • Разъем на стороне матрицы: Плоский 30-контактный разъем (обычно белого цвета).
• Ключевая особенность: Часто имеет дополнительный тонкий 2-контактный разъем для веб-камеры (microphone + camera), который подключается рядом с основным разъемом на матрице или на отдельной площадке.

Парт-номера (Part Numbers / P/N)

У Dell есть несколько официальных парт-номеров для этого шлейфа. Перед покупкой обязательно сверьте номер со своего старого шлейфа!

• CN-0T1C5D - Один из самых распространенных номеров.
• DC02C00B9700 (или его варианты)
• 0T1C5D
• YK3KD (код поставщика/производителя)

На рынке запчастей шлейф также могут продавать под артикулами, которые включают коды совместимых моделей, например: For Dell 14 3442 3443 3451 3452 eDP Cable.

Совместимые модели ноутбуков Dell

Шлейф совместим с ноутбуками серий Inspiron 14 3000 и Vostro 14 3000 следующих моделей:

1. Inspiron 14:

• Inspiron 14 3442
• Inspiron 14 3443
• Inspiron 14 3451
• Inspiron 14 3452
• Inspiron 14 3458 (частично, необходима проверка)
• Inspiron 14 3467 (частично, необходима проверка - у более новых моделей шлейф может отличаться)

2. Vostro 14:

• Vostro 14 3445
• Vostro 14 3446
• Vostro 14 3458
• Vostro 14 3459

3. Возможная совместимость с другими сериями:

• Некоторые модели Latitude 3340 / 3350 (требует обязательной проверки по парт-номеру!)
• Некоторые модели Dell Precision M2800 (также требует проверки).

ВАЖНЫЕ ПРИМЕЧАНИЯ ДЛЯ ПОДБОРА И ПОКУПКИ

1. Сверка по фото и номеру: Самый надежный способ — вынуть старый шлейф и сравнить его форму, расположение разъемов и парт-номер с тем, который вы планируете купить.
2. Разъем на материнской плате: Обратите внимание, куда смотрит фиксатор (защелка) на разъеме со стороны материнской платы: вверх или вниз. Это критически важно. Сфотографируйте.
3. Разрешение матрицы: Этот 30-пиновый шлейф предназначен для матриц с разрешением HD (1366x768) и HD+ (1600x900). Для матриц Full HD (1920x1080) в этих же моделях ноутбуков может использоваться 40-пиновый eDP шлейф (например, CN-0X3H1D).
4. Наличие разъема камеры: Убедитесь, что на новом шлейфе есть тот же дополнительный разъем для камеры, что и на старом.

Рекомендация: При заказе в интернет-магазине используйте для поиска не только "1647 3400", но и конкретную модель вашего ноутбука (например, "Dell Inspiron 3442 LCD cable") и сверяйте визуально. Лучше всего искать по официальному парт-номеру (CN-0T1C5D).
