Шлейф матрицы HP dv3000, dv3500, dv3600

Артикул: 3905924

в наличии: 5шт.

цена: 580

цена актуальна на: 06.07.2023

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

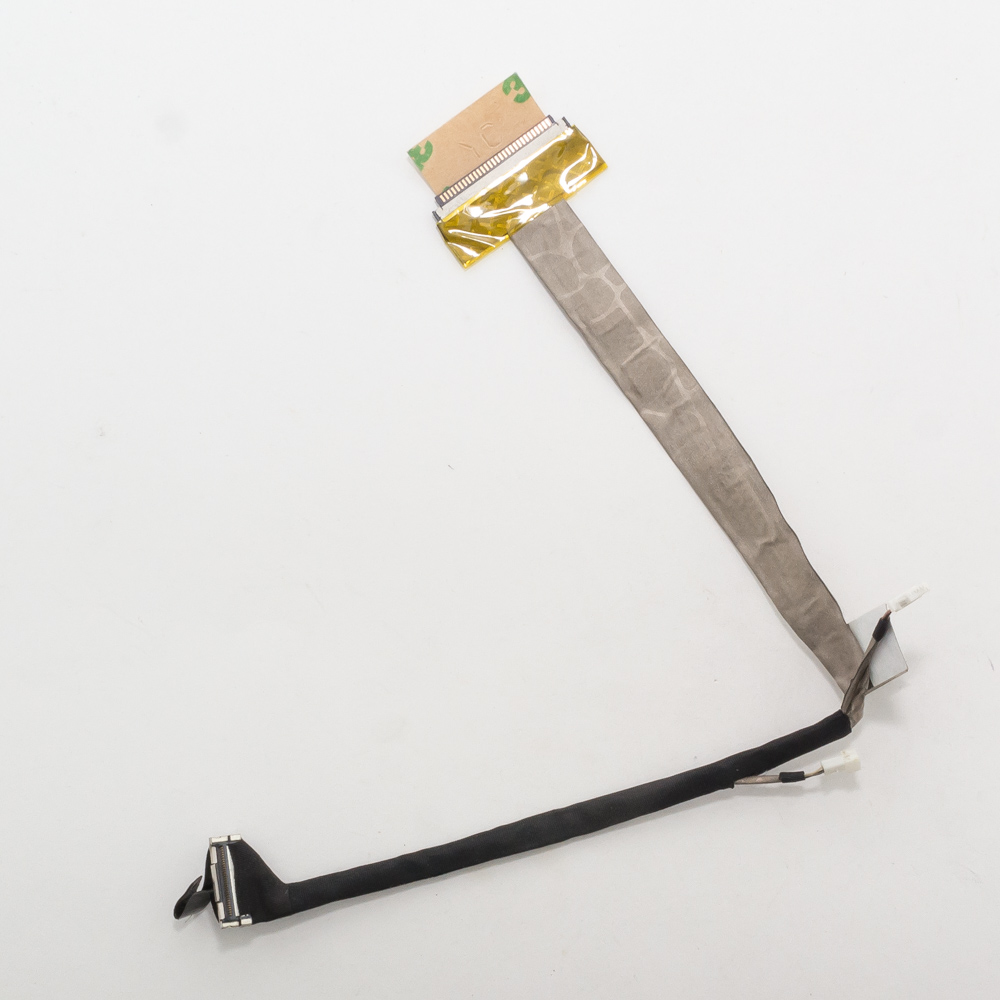

Описание Шлейф матрицы HP dv3000, dv3500, dv3600

Отличный вопрос! Шлейфы матрицы для серий HP Pavilion dv3000, dv3500 и dv3600 — это частая точка отказа, и разобраться в них действительно важно, так как существует несколько вариантов.

Общее описание

Шлейф матрицы (LCD cable, LVDS cable) — это плоский гибкий кабель, соединяющий материнскую плату ноутбука с экраном (матрицей). Он передает видеосигнал, питание для подсветки и сигналы от веб-камеры (если она подключена через этот шлейф).

Типичные признаки неисправности шлейфа:

Искаженное изображение, полосы на экране, "снег".
Пропадание изображения при изменении угла наклона крышки.
Мерцание экрана.
Изображение есть только на внешнем мониторе.
Не работает встроенная веб-камера (в некоторых конфигурациях).

Важнейшая особенность: В данных сериях используется два принципиально разных типа разъема матрицы — 30-контактный и 40-контактный. Их нельзя взаимозаменять. Совместимость определяется конкретной моделью матрицы, установленной в ноутбуке.

Технические характеристики и различия

Ключевой параметр — количество контактов (пинов) разъема, который подключается к матрице. Он зависит от разрешения экрана.

Дополнительные характеристики:

Длина: Стандартная для моделей 15.4" и 15.6".
Разъем на материнской плате: Как правило, унифицированный для всех моделей серии.
Веб-камера: Многие шлейфы имеют дополнительный тонкий разъем (обычно 4-пиновый) для подключения модуля веб-камеры, расположенного над экраном.

Парт-номера (Part Numbers) HP

Оригинальные номера запчастей HP. Внимание: номер шлейфа зависит от номера только материнской платы (System Board) вашего ноутбука, а не от модели на корпусе.

Наиболее распространенные парт-номера:

463808-001 — Самый распространенный 30-контактный шлейф. Подходит для большинства конфигураций с матрицей 1280x800 (WXGA).
472082-001 — 40-контактный шлейф для моделей с высоким разрешением экрана (WSXGA+, WUXGA).
472081-001 — Еще один вариант 30-контактного шлейфа.
480615-001 / 480616-001 — Также 30-контактные шлейфы, встречаются в различных модификациях.

Как точно определить нужный шлейф:

Самый надежный способ: Разобрать ноутбук, отсоединить шлейф от матрицы и посчитать количество контактов (30 или 40).
По модели ноутбука: Узнать точную модель (например, dv3500t) и найти спецификации на сайте HP — какое разрешение экрана было установлено изначально.
По номеру матрицы: На обратной стороне матрицы есть наклейка с номером (например, LTN154...). По этому номеру можно определить тип разъема.

Совместимые модели ноутбуков

Шлейфы подходят для всей линейки HP Pavilion dv3xxx/dv35xx/dv36xx на базе одной платформы, а также для некоторых других серий на аналогичной платформе.

Основной список:

HP Pavilion dv3000 (все субмодели: dv3000t, dv3000se, dv3033ea, dv3034ea и т.д.)
HP Pavilion dv3500 (все субмодели: dv3500t, dv3503tu, dv3505ea и т.д.)
HP Pavilion dv3600 (все субмодели: dv3605ea, dv3610tu и т.д.)
HP Pavilion dv3700
HP Pavilion dv3800
HP G60 (многие модели используют такую же конструкцию)
HP G70 (аналогично)
HP HDX 16 (некоторые модификации)

Важное предупреждение: Ноутбуки серий HP Pavilion dv4xxx и dv5xxx (14.1" и 15.4"/17") используют другие шлейфы, они не совместимы с dv3000.
