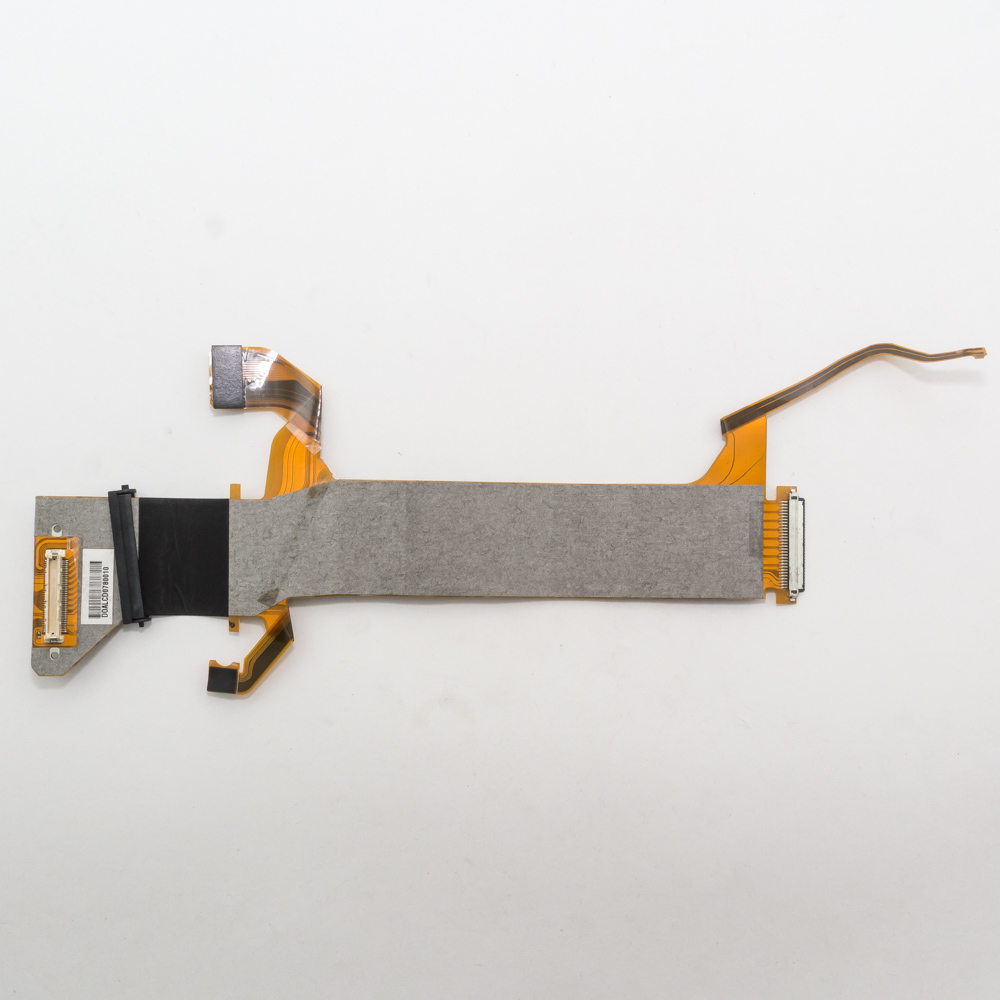

Шлейф матрицы IBM Z60m, Z61m

Отличный выбор! Модели ThinkPad Z60m и Z61m — это культовые широкоформатные ноутбуки серии Z, которые в свое время сочетали в себе инновационный дизайн, мультимедийные возможности и классическую надежность ThinkPad. Вот подробное описание.

Общее описание и позиционирование

Модели Z60m (2005-2006) и его преемник Z61m (2006-2007) представляли собой 15.4-дюймовые широкоформатные (WXGA, WSXGA+) мультимедийные и рабочие станции в линейке ThinkPad. Они были частью первой серии Z, которая отошла от традиционного дизайна ThinkPad:

• Первый ThinkPad с широкоформатным экраном.
• Первый ThinkPad с титановым/магниевым верхним корпусом (в некоторых модификациях) вместо классического черного пластика, а также вариант с обтяжкой кожей (Z60m).
• Элегантный дизайн: Закругленные края, серебристая окантовка, новая клавиатура.
• Мультимедийные возможности: Мощные динамики с сабвуфером (на некоторых моделях), регулятор громкости на передней панели, ТВ-тюнер в качестве опции.
• Наследие ThinkPad: Сохранили знаменитую эргономичную клавиатуру, трекпоинт (TrackPoint), защиту от пролития жидкости, жесткий каркас Roll Cage и общее качество сборки.

Z61m стал эволюционным обновлением: появились процессоры Intel Core Duo (Yonah) и Core 2 Duo (Merom), чипсет Intel 945, поддержка SATA HDD (вместо PATA у ранних Z60m) и, как правило, более строгий дизайн с возвращением к черному цвету для большинства моделей.

Технические характеристики (усредненные по моделям)

• Корпус: Магниевый сплав (Roll Cage), верхняя крышка — титан-магниевый сплав (Z60m) или АБС-пластик/магниевый сплав (Z61m).
• Экран: 15.4" WXGA (1280x800) или WSXGA+ (1680x1050). Тип: матовый (преимущественно) или глянцевый (WXGA Glare). В Z61m также появилась версия с IPS-панелью (FlexView) с исключительными углами обзора.
• Процессор (Z60m): Intel Pentium M (Dothan), Intel Core Solo/Duo (Yonah).
• Процессор (Z61m): Intel Core Duo (Yonah) или Intel Core 2 Duo (Merom).
• Чипсет: Intel 915GM/PM (Z60m) или Intel 945GM/PM (Z61m).
• Оперативная память: До 2x DDR2 SO-DIMM (до 4 ГБ). В Z60m ранние версии могли использовать DDR2-533, Z61m — DDR2-667.
• Графика: Интегрированная: Intel GMA 900 (Z60m) / GMA 950 (Z61m). Дискретная (опция): ATI Mobility Radeon X600 (Z60m) или ATI Mobility Radeon X1300 (Z61m) с 128 МБ памяти.
• Накопители: Z60m: PATA (IDE) HDD. Z61m: SATA HDD (до 160 ГБ). Оптический привод: DVD, DVD±RW, в топовых версиях — DVD±RW с поддержкой записи двухслойных дисков.
• Связь и порты:
  • Ethernet 10/100/1000 (GbE).
  • Wi-Fi 802.11a/b/g (Intel, Atheros).
  • Bluetooth (опция).
  • Модем 56K.
  • ExpressCard/54 (Z60m) или ExpressCard/54 + PC Card (Z61m).
  • Порты: 3x USB 2.0, VGA, S-Video Out, разъем для док-станции, FireWire (IEEE 1394) (на Z60m/TV-тунере), разъемы для микрофона и наушников.
• Безопасность: Сканер отпечатков пальцев (Embedded Security Subsystem 2.0), доверенный платформенный модуль (TPM), замок Kensington.
• Аккумулятор: 6- или 9-элементная литий-ионная батарея.
• Габариты и вес: Приблизительно 360 x 260 x 34 мм, вес от ~2.8 кг (зависит от конфигурации).

Парт-номера (MT-Models) и ключевые отличия

Номера моделей обычно имеют формат ####-A#U или ####-C#U. Первые 4 цифры — базовая модель, буква и цифра после дефиса — регион/конфигурация.

ThinkPad Z60m (примеры):

• 2529- серия: Базовые модели, часто с процессором Pentium M.
• 2530- серия: Модели с процессором Core Duo.
• 9445-MLU / 9446-MLU: Модели для рынка Японии (с ТВ-тюнером).
• Популярные конфигурации: 2530-A11 (Core Duo T2300, 15.4" WXGA, GMA950), 2530-CTO (с дискретной графикой X600).

ThinkPad Z61m (примеры):

• 9450- серия: Самые распространенные модели.
• 9451- серия: Модели с IPS-экраном (FlexView).
• 9452-/9453-: Модели с дискретной графикой ATI X1300.
• Популярные конфигурации:
  • 9450-AVU / A1U: Базовая модель с Core 2 Duo T5500/T5600, экран WXGA.
  • 9451-CTO / 9451-2XU: Модель с высококачественным IPS-экраном WSXGA+ (1680x1050).
  • 9452-AVU / 9453-AVU: Модели с дискретной графикой ATI Mobility Radeon X1300.
  • 9455- серия: Модели с поддержкой мобильного широкополосного доступа (WWAN).

Совместимые модели и взаимозаменяемость

• Внутри серии Z60m/Z61m: Большинство запчастей взаимозаменяемо между Z60m и Z61m, особенно для поздних Z60m на платформе Intel 945. Это включает:

  • Корпусные детали: верхние и нижние крышки, клавиатура, рамка экрана (bezel).
  • Дисплейные сборки (крышка с матрицей) — требуют проверки! Разъемы одинаковые, но необходимо совпадение по разрешению (WXGA/WSXGA+) и типу подсветки (лампа CCFL).
  • Батареи: Блоки питания и аккумуляторы совместимы (одинаковый разъем и напряжение).
  • Оперативная память: DDR2 SO-DIMM.
  • Жесткие диски: Для Z61m и поздних Z60m — SATA 2.5", для ранних Z60m — PATA (IDE) 2.5" (несовместимы между собой).
  • Материнские платы: Не взаимозаменяемы из-за разных процессорных сокетов (Socket 479 у Z60m vs. Socket M у Z61m) и чипсетов.

• С другими сериями ThinkPad:

  • ThinkPad Z60t / Z61t: 14-дюймовые "тонкие" братья. Запчасти в основном не совместимы (кроме некоторых мелких компонентов вроде клавиш или планов оперативной памяти).
  • ThinkPad T60 / T61 (широкоформатные 15.4"): Это самые близкие "родственники" по платформе. Существует значительная совместимость запчастей: материнские платы (только от широкоформатных T60/p, T61/p), клавиатуры, дисплеи (аналогичные панели), аккумуляторы (одного типа), док-станции (порт-репликаторы серии Advanced Mini Dock). Это ключевой момент для апгрейда и ремонта.
  • Док-станции: Используют один и тот же разъем. Подходят Advanced Mini Dock (2504, 2505) и Mini Dock (2503). Универсальный порт-репликатор (2877) также совместим.

Важное примечание: При поиске запчастей всегда проверяйте FRU (Field Replaceable Unit) номер, который является точным идентификатором детали от Lenovo. Совпадение FRU — гарантия совместимости.
