Шлейф матрицы Lenovo P400, Z400

Конечно, вот подробная информация о шлейфе матрицы для ноутбуков Lenovo серий P400 и Z400.

Общее описание

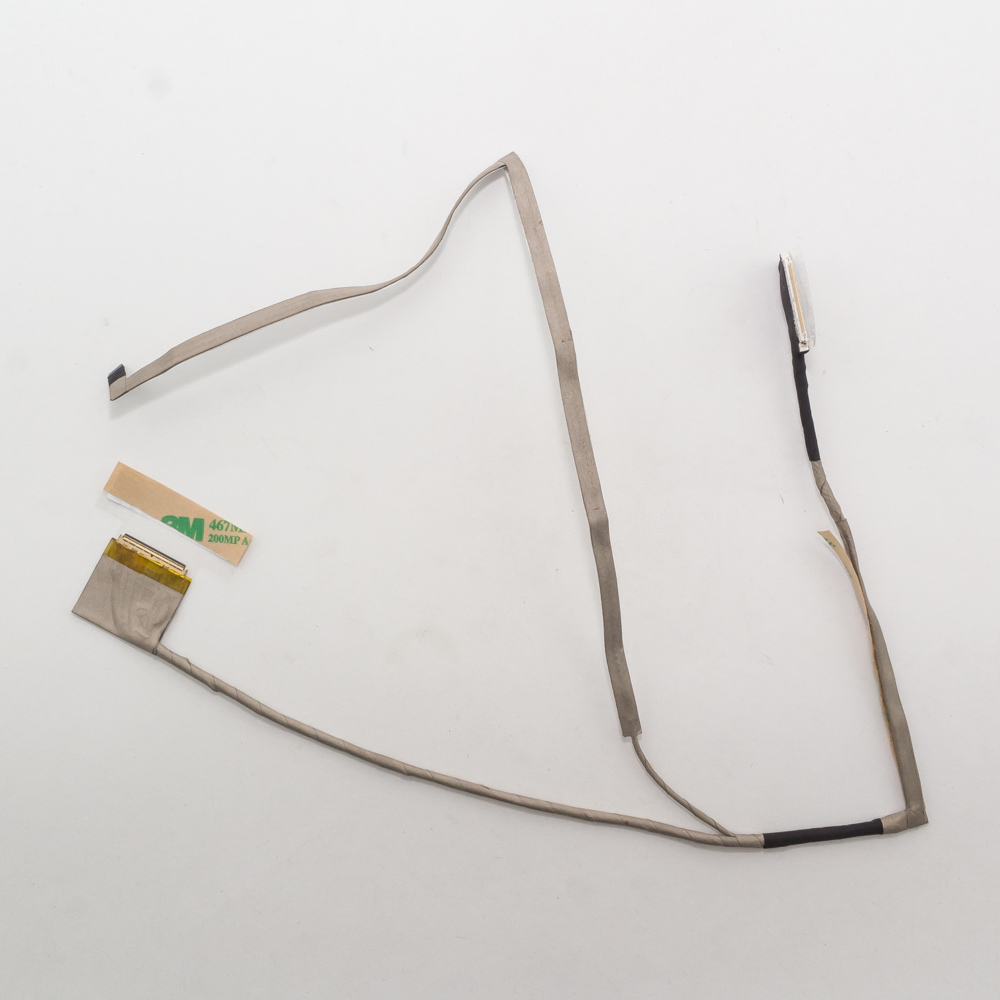

Шлейф матрицы (LCD cable, дисплейный кабель, кабель передачи данных) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем (матрицей). Он отвечает за передачу видеосигнала, данных от веб-камеры, микрофонов и, в некоторых моделях, сигналов Wi-Fi-антенн.

Для серий ThinkPad Edge P400 и IdeaPad Z400 это критически важный компонент. При его повреждении (надрывы, перегибы, нарушение контакта) возникают характерные неисправности: исчезновение изображения при движении крышки, полосы на экране, неработающая веб-камера, отсутствие сигнала Wi-Fi.

Технические характеристики

• Тип: Гибкий плоский кабель (FFC - Flexible Flat Cable).
• Назначение: Передача сигналов LVDS (для моделей с HD/HD+ матрицами) или eDP (для моделей с Full HD матрицами), а также данных для встроенной веб-камеры, микрофона и антенн беспроводной связи.
• Коннекторы:
  • Со стороны материнской платы: Как правило, 40-контактный разъем (для LVDS) или 30-контактный (для eDP).
  • Со стороны матрицы: 40-контактный (LVDS) или 30-контактный (eDP).
  • Дополнительные разъемы: 2-4 пиновые разъемы для веб-камеры и микрофона, а также коаксиальные разъемы для антенн Wi-Fi (обычно черный и серый).
• Длина: Приблизительно 30-40 см, в зависимости от конкретной компоновки внутри ноутбука.
• Особенность для P400/Z400: Кабель проходит через петли (шарниры) крышки, поэтому подвержен естественному износу при открывании/закрывании.

Парт-номера (FRU / P/N)

Важно: Парт-номер зависит от конкретной конфигурации ноутбука (разрешение экрана, наличие сенсорного дисплея). Необходимо сверять номер со старого кабеля или определять по точной модели ноутбука.

Наиболее распространенные оригинальные парт-номера для этих серий:

1. DC02C00C910 (или 04W3326) — один из самых распространенных номеров для моделей без сенсорного экрана.
2. DC02C00C950 — часто используется в конфигурациях с разрешением HD/HD+.
3. DC02C00C980 — может использоваться в моделях с Full HD (eDP) матрицей.
4. G5H50-00061-010 — альтернативный номер производителя.
5. 04W3327 — еще один распространенный FRU-номер от Lenovo.

Рекомендация: Перед покупкой обязательно разберите ноутбук и перепишите номер со старого шлейфа. Если это невозможно, используйте для поиска точную модель ноутбука (например, ThinkPad Edge E540 P400 или IdeaPad Z400 Touch).

Совместимые модели ноутбуков

Шлейф с указанными парт-номерами совместим со следующими линейками и конкретными моделями:

Основные серии:

• Lenovo ThinkPad Edge E540 (серия P400)
• Lenovo ThinkPad Edge E440 (серия P400)
• Lenovo IdeaPad Z400 (все модификации)
• Lenovo IdeaPad Z500 (часто совместим, но требуется проверка)

Конкретные модели (примеры):

• ThinkPad Edge E540 (Machine Types: 20C6, 20C7)
• ThinkPad Edge E540 P400 (все субмодели)
• ThinkPad Edge E440 (Machine Types: 20C5)
• IdeaPad Z400 (Model: 20202)
• IdeaPad Z400 Touch
• IdeaPad Z500 (Model: 20293)
• А также их аналоги под брендом Lenovo V4400u, V5400u и другие.

Важные примечания при покупке

1. LVDS vs eDP: Определите, какая матрица стоит в вашем ноутбуке. Кабели для LVDS (HD) и eDP (Full HD) не взаимозаменяемы. Самый надежный способ — визуальное сравнение коннекторов.
2. Сенсорный экран: Для моделей с сенсорным дисплеем (Touch) требуется специальный шлейф с дополнительными контактами для передачи данных от тачскрина.
3. Китайские аналоги: На рынке много качественных аналогов (non-OEM). Они часто маркируются как "подходит для...". При покупке такого кабеля обращайте внимание на отзывы и полное визуальное соответствие оригиналу.

Итог: Для корректного подбора шлейфа матрицы для Lenovo P400/Z400 ключевым является оригинальный парт-номер (FRU) или точная модель ноутбука с учетом типа матрицы и наличия тачскрина.
