Шлейф матрицы Lenovo U410

Конечно! Вот подробное описание, технические характеристики и информация о совместимости для шлейфа матрицы ноутбука Lenovo IdeaPad U410.

Общее описание

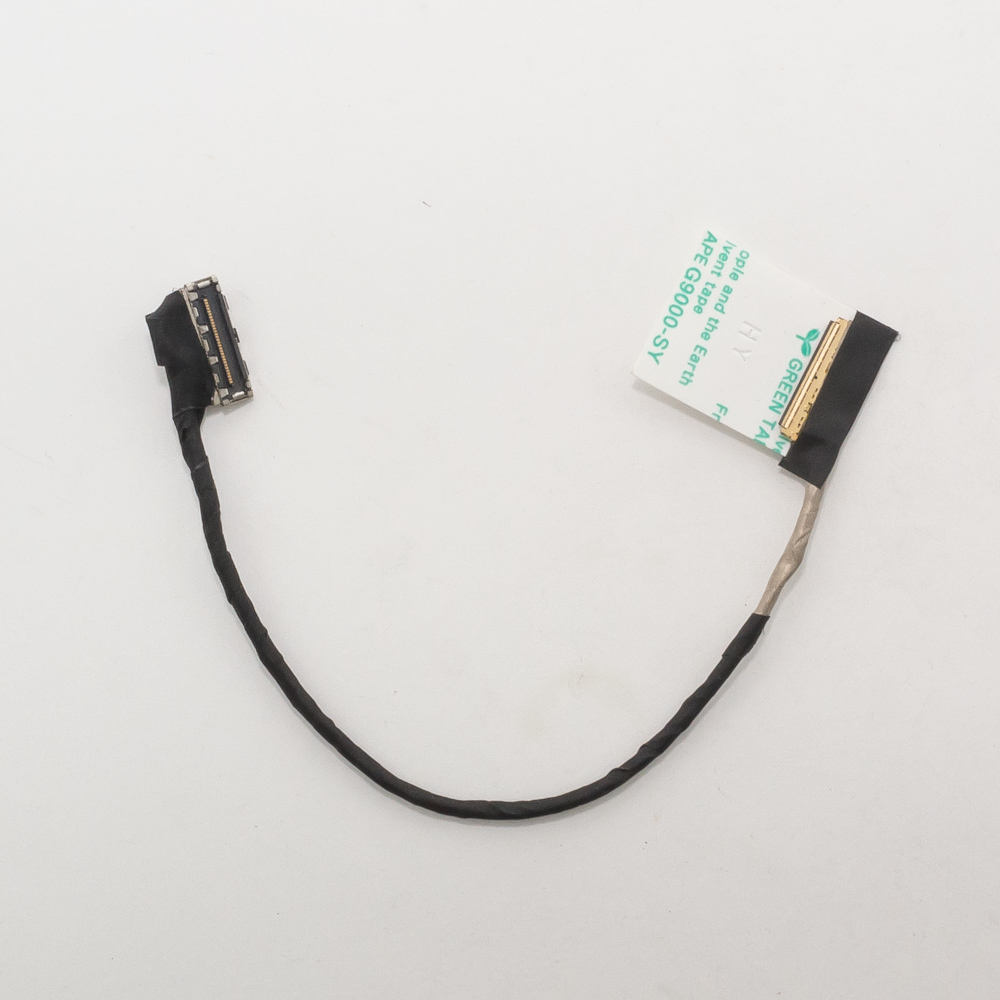

Шлейф матрицы (LCD cable, дисплейный кабель) в ноутбуке Lenovo U410 — это гибкий плоский кабель, соединяющий материнскую плату с дисплеем (матрицей). Он отвечает за передачу:

• Видеосигнала от материнской платы к матрице.
• Сигналов управления для подсветки экрана.
• Данных от веб-камеры (если она подключена через этот шлейф).
• Данных от Wi-Fi антенн (в некоторых модификациях).

Типичные признаки неисправности шлейфа:

• Искаженное изображение, полосы на экране или полное его отсутствие при работающем индикаторе питания.
• Мерцание экрана при изменении угла наклона крышки.
• Изображение пропадает, но подсветка работает (виден тусклый свет).
• Не работает встроенная веб-камера.

Технические характеристики (общие)

• Тип разъема: Гибкий плоский шлейф (FFC - Flexible Flat Cable).
• Конфигурация разъемов:
  • Со стороны материнской платы: 40-контактный разъем (40-pin), часто с замком-защелкой.
  • Со стороны матрицы: 40-контактный разъем (40-pin) для подключения к контроллеру матрицы (плата LVDS/eDP).
  • Дополнительные ответвления: Разъемы для подключения веб-камеры (обычно 4-6 pin) и Wi-Fi антенн (два коаксиальных разъема типа U.FL/IPX).
• Длина: Приблизительно 25-35 см, в зависимости от конкретной прокладки внутри крышки.
• Ключевая особенность для U410: Ноутбук имеет поворотный шарнир, поэтому шлейф должен быть достаточно гибким и прочным для многократных открываний/закрываний крышки.

Парт-номера (Part Numbers) и артикулы

Важно! Парт-номер может незначительно отличаться в зависимости от ревизии материнской платы, региона и конкретной субмодели (например, наличие или отсутствие сенсорного экрана). Самые распространенные номера:

• DC02C00C910 / DC02C00C9100 - Один из самых распространенных номеров для нетбуков Lenovo, использовался во многих моделях, включая U410.
• 04W0336 - Еще один распространенный артикул от Lenovo.
• BMS014 - Код поставщика/производителя.
• Поиск по модели ноутбука: Lenovo U410 LCD Cable
• Поиск по модели матрицы: Часто шлейф совместим с определенным типом матрицы. Распространенная матрица в U410 - LP140WH2-TLA1 или LTN140AT02. Поиск "LCD cable for LP140WH2-TLA1" также может дать результат.

Где искать номер: На самом шлейфе обычно нанесен белый текст с артикулом (например, FPC-XXXXX или DC02C00C910).

Совместимые модели Lenovo

Шлейф от U410 часто взаимозаменяем со следующими моделями, так как они используют аналогичную конструкцию крышки и разъемов:

Основной список совместимости:

• Lenovo IdeaPad U410
• Lenovo IdeaPad U310 (очень высокая вероятность совпадения)
• Lenovo IdeaPad U400
• Lenovo IdeaPad U510 (более крупная модель, но шлейф может подойти)
• Lenovo IdeaPad Z400 / Z500 (частичная совместимость, требует уточнения)
• Некоторые модели серии Lenovo Flex (ранние поколения)

Важное предупреждение о совместимости:

1. Тип матрицы (LVDS vs eDP): Ранние U410 использовали матрицы с интерфейсом LVDS (40-контактный разъем). Более поздние ревизии могли перейти на eDP. Разъемы физически похожи, но электрически несовместимы. Необходимо проверять.
2. Наличие сенсорного экрана: В сенсорных версиях (Touch) шлейф может иметь дополнительные проводники для контроллера тачскрина.
3. Конфигурация ответвлений: Шлейфы могут отличаться наличием/отсутствием разъемов для Wi-Fi антенн или их длиной.

Рекомендация перед покупкой:

1. Разберите ноутбук и извлеките старый шлейф, чтобы визуально сравнить разъемы и их расположение.
2. Сфотографируйте старый шлейф, особенно разъемы и нанесенный на него номер.
3. Сверьте количество контактов (40 pin — стандарт) и расположение ответвлений (веб-камера, антенны).
4. При заказе у продавца обязательно укажите полную модель своего ноутбука (например, Lenovo IdeaPad U410 Touch, Model 20278) и, если возможно, номер матрицы.

Использование несовместимого шлейфа может привести к отсутствию изображения, мерцанию или даже потенциальному повреждению матрицы или материнской платы.
