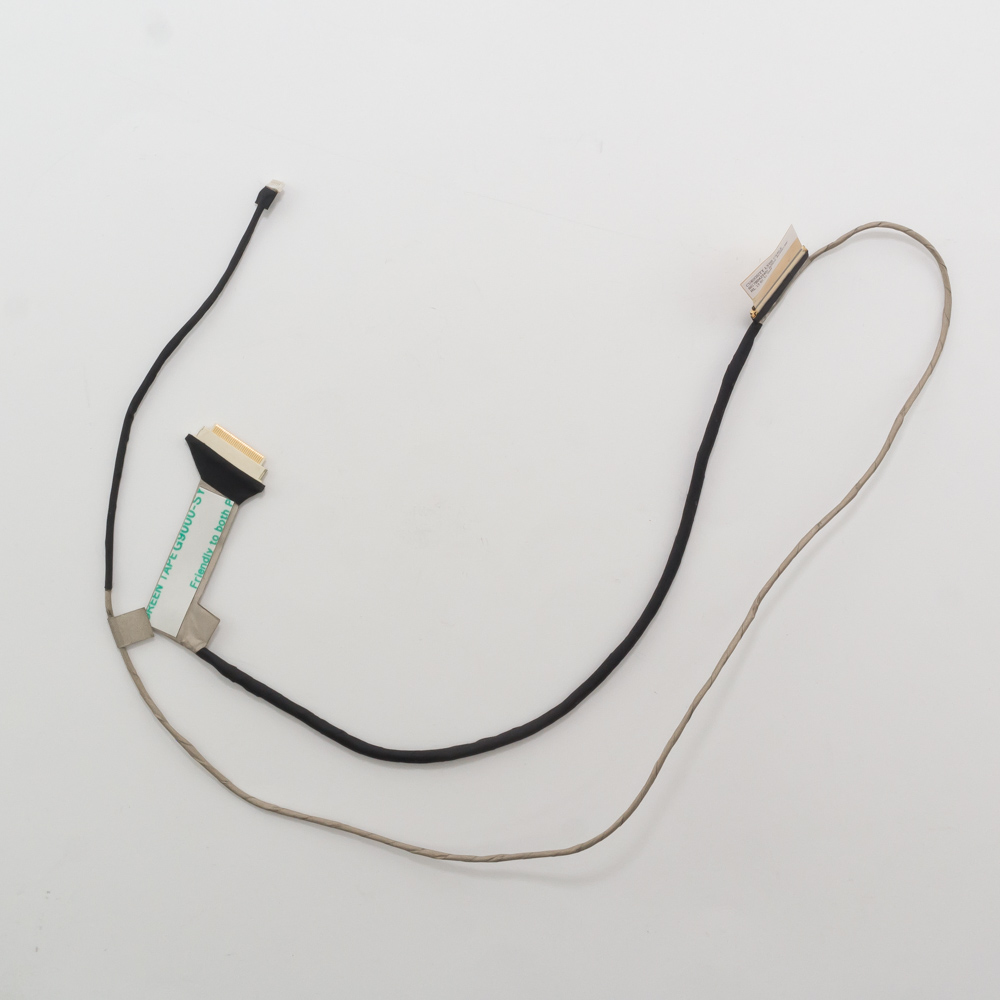

Шлейф матрицы Toshiba Satellite L55, L55T

Отличный вопрос. Шлейф матрицы — критически важный компонент, и для правильного поиска нужно точно его идентифицировать.

Важно понимать: Toshiba Satellite L55 и L55T — это не конкретные модели, а семейства (серии) ноутбуков, выпускавшихся с 2014 года. Под этими обозначениями скрываются десятки различных конфигураций с разными процессорами (Intel или AMD), разными видеокартами и, что самое главное, разными матрицами (экранами).

Поэтому не существует одного универсального шлейфа для всех L55/L55T. Шлейф подбирается строго под конкретную модель ноутбука (P/N) и, чаще всего, под конкретную модель матрицы.

1. Общее описание шлейфа матрицы

Назначение: Соединительный кабель (шлейф, flex cable), передающий видео сигнал от материнской платы (через контроллер графики) к матрице (экрану) ноутбука, а также питание на подсветку матрицы и сигналы от инвертора/платы подсветки (если он отдельный).

Конструкция: Гибкая лента из полиимидной пленки с нанесенными проводниками. На обоих концах имеют разъемы:

• Разъем на стороне материнской платы: Обычно 40-контактный (для eDP - Embedded DisplayPort) или 30-контактный (для старого LVDS). Для серии L55 чаще встречается 40-pin eDP.
• Разъем на стороне матрицы: Может быть 40-pin, 30-pin или другим, в зависимости от матрицы. Часто имеет больший хвост для подключения к разъему матрицы под углом.

Тип сигнала: Для серии Satellite L55/L55T, учитывая годы выпуска, используются в основном два типа:

1. LVDS (устаревший): Встречается в более ранних модификациях.
2. eDP (Embedded DisplayPort): Более современный стандарт, используется в большинстве моделей L55. Это наиболее вероятный вариант.

Распространенные неисправности:

• Появление артефактов на экране (полосы, рябь, пропадание цвета).
• Мерцание или пропадание изображения при изменении угла наклона крышки.
• Полное отсутствие изображения при работающей подсветке.
• Физические повреждения (перегибы, разрывы, окисление контактов).

2. Как определить ТОЧНЫЙ партномер и характеристики

Вам необходимо узнать три ключевых параметра:

A. Точная модель ноутбука (Model Number): На наклейке на днище ноутбука ищите строку MODEL или Модель. Это будет что-то вроде:

• PSK-серии: Например, PSKT2E-01V00K, PSKUNE-01V00J.
• PSC-серии: Например, PSCGYC-00V00D.
• L55-B или L55T-B: Например, L55-B5288, L55T-B5264.

B. Партномер (P/N) оригинального шлейфа:

1. Разобрать ноутбук: Аккуратно снять заднюю крышку, отсоединить аккумулятор, снять рамку матрицы и найти сам шлейф. На его поверхности часто нанесен номер.
2. По партномеру ноутбука: Зная точную модель (из п. A), можно найти "BOM" (Bill of Materials) или схемы разборки, где указаны компоненты.
3. По модели матрицы: Это самый надежный способ.

C. Модель матрицы (дисплея):

• Разберите ноутбук и снимите матрицу. На ее обратной стороне будет наклейка с модельным номером. Это ключевая информация.
• Примеры моделей матриц, которые ставились в L55: LP156WF6-SPB1, B156HAN01.2, LTN156HL02-202, N156HGE-EA1 и многие другие.
• Количество пинов и расположение разъема на матрице определяет шлейф.

3. Примеры партномеров шлейфов и совместимости

Вот несколько примеров реальных партномеров шлейфов, которые использовались в различных модификациях Satellite L55/L55T:

• 5J10J92771 - Очень распространенный номер для моделей с матрицей 40-pin eDP.
• 5J10J95271
• 5J10J95471
• LK430-0C040W01 (альтернативный/совместимый номер от производителя шлейфов)
• Для моделей с 30-pin LVDS матрицей номера будут другими, например, из серии 5J10J90...

Важно: Эти номера приведены для примера. Не заказывайте шлейф, ориентируясь только на них, не проверив свою конкретную матрицу.

4. Совместимые модели (на примере)

Шлейф, подобранный под конкретную матрицу, будет совместим со всеми ноутбуками, где эта матрица используется. Модели семейств, в которых могли встречаться аналогичные шлейфы (при условии одинаковой матрицы):

• Toshiba Satellite L50-B, L55-B, L70-B, L75-B (серии "Lxx-B") — если совпадает тип разъема матрицы.
• Toshiba Satellite C50-B, C55-B, C70-B — также возможна частичная совместимость.
• Некоторые ноутбуки Dynabook (после ребрендинга Toshiba).
• Ноутбуки других брендов (HP, Dell, Acer), если в них установлена идентичная матрица — но здесь совместимость материнской платы и креплений маловероятна.

Краткий алгоритм ваших действий:

1. Определите точную модель ноутбука (на наклейке внизу).
2. Аккуратно разберите ноутбук и найдите модель матрицы на ее обратной стороне.
3. Запомните/сфотографируйте тип разъема (примерное количество контактов: 30 или 40).
4. Ищите шлейф по:
   • Оптимально: Партномеру матрицы + "40 pin eDP cable" (или 30 pin LVDS). Например: "Шлейф для матрицы LP156WF6-SPB1 40 pin".
   • Или: Партномеру ноутбука + "LCD cable".
   • Или: Оригинальному партномеру шлейфа (если найдете на нем).

Где искать: На Aliexpress, eBay, в магазинах запчастей для ноутбуков (ноутбук-сервис.рф и аналоги). Продавцам всегда отправляйте фото вашего старого шлейфа и номер матрицы для 100% подтверждения совместимости.
