Шлейф матрицы Toshiba L750, L750D, L755

Отличный вопрос. Шлейф матрицы — критически важный компонент, и для серии Toshiba Satellite L750, L750D, L755 информация о нем требует детализации, так как эти модели использовали разные матрицы, а значит, и разные шлейфы.

Общее описание шлейфа матрицы (LVDS-кабеля)

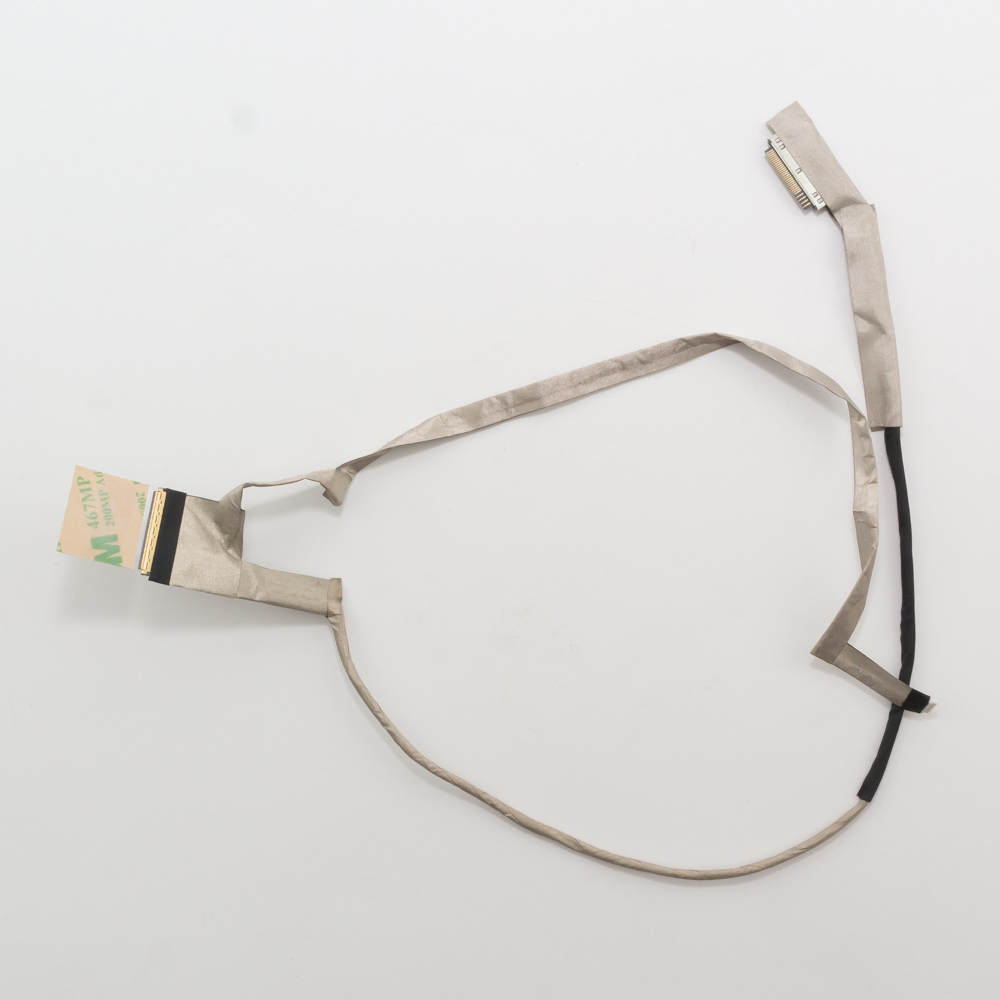

Шлейф матрицы (LCD Cable, LVDS Cable) — это плоский гибкий кабель, соединяющий материнскую плату ноутбука с LCD-матрицей. Он передает:

1. Видеосигнал (цифровой сигнал от видеокарты к матрице).
2. Питание для подсветки матрицы (обычно высокое напряжение, 15-20В).
3. Сигналы управления подсветкой (включение/выключение, регулировка яркости).

Типичные неисправности:

• Искаженное или отсутствующее изображение (артефакты, полосы, рябь).
• Пропадание подсветки (изображение есть, но очень темное, если посмотреть с фонариком).
• Мерцание или самопроизвольное отключение экрана при движении крышки.
• Ошибки в определении матрицы (чаще связаны с повреждением данных EDID).

Технические характеристики

Конкретные характеристики зависят от модели матрицы, установленной в вашем ноутбуке. Ключевые параметры:

1. Тип разъема на материнской плате: Чаще всего 30-pin (контактов) или 40-pin. Это основной определяющий параметр.
2. Тип разъема на матрице: Зависит от модели матрицы. Может быть также 30-pin или 40-pin, но с другим ключом (расположением пластиковой заглушки).
3. Длина шлейфа: Обычно около 25-35 см.
4. Распиновка (pinout): Определяется конкретной платформой ноутбука (Toshiba Satellite L750) и типом матрицы.
5. Конфигурация: Большинство шлейфов для этих моделей — одноканальные (Single Channel), так как разрешение экранов обычно не превышало HD (1366x768).

ВАЖНО: Серия L750/L755 выпускалась с матрицами разных производителей и с разными разрешениями. Поэтому единого шлейфа для всех модификаций не существует.

Парт-номера (Part Numbers) и совместимость

Парт-номера шлейфов можно найти на самом кабеле (обычно на белой или прозрачной части). Для серии L750/L755 наиболее распространены следующие номера:

Основные парт-номера шлейфов:

• DC02000YM0 (или DC02000YM00) — Самый распространенный шлейф для серий L750/L755. Обычно используется с 30-пиновым разъемом на плате и матрицами с разрешением 1366x768.
• DC02000YL0 (или DC02000YL00) — Еще один очень популярный номер, также для 30-пиновых разъемов.
• 9N.1LV07.001 — Альтернативный номер от производителя Wistron (OEM).
• LJ61511H001 — Номер от Kyocera (другой OEM-производитель).
• FLLC-030 — Универсальный номер, по которому продавцы часто ищут аналог.

Как определить нужный шлейф?

Способ 1 (надежный): Разберите ноутбук и спишите номер со старого шлейфа. Способ 2: Определите модель матрицы. Она указана на задней стороне LCD-модуля (на наклейке). Зная точную модель матрицы (например, LP156WH4-TLA1, B156XW04 V.4, LTN156AT02 и т.д.), можно однозначно подобрать совместимый шлейф.

Совместимые модели ноутбуков

Шлейфы с указанными парт-номерами подходят для широкого спектра моделей на одной платформе:

• Toshiba Satellite L750
• Toshiba Satellite L750D (модели с процессорами AMD)
• Toshiba Satellite L755
• Toshiba Satellite L755D (модели с процессорами AMD)
• Toshiba Satellite L735 (часто использует те же компоненты)
• Toshiba Satellite L735D
• Toshiba Satellite L740
• Toshiba Satellite P740/P745/P750 (серия Pro, часто совместима по компонентам)

Также могут подходить (требует проверки по номеру!):

• Toshiba Satellite C850
• Некоторые модели серий Toshiba Satellite A660, A665 (частичная совместимость)

Критически важная рекомендация перед покупкой

1. Не покупайте "наобум"! Снимите заднюю крышку ноутбука (часто для доступа к шлейфу достаточно снять крышку отсека оперативной памяти и жесткого диска).
2. Сфотографируйте разъемы на материнской плате и на матрице.
3. Спишите номер со старого шлейфа — это гарантия 99% совместимости.
4. При заказе в интернет-магазине (AliExpress, eBay и др.) используйте для поиска и номер шлейфа (DC02000YM0), и модель ноутбука, и модель матрицы.

Использование несовместимого шлейфа может привести к отсутствию изображения, повреждению подсветки или, в худшем случае, к выходу из строя контроллера матрицы на материнской плате.
