Разъем USB 2.0 для ноутбука 148

Конечно! Вот подробное описание разъема USB 2.0 Type-A для ноутбука, который вы ищете, с обозначением «148».

«148» — это, скорее всего, заводской внутренний код производителя (часто встречается на компонентах Foxconn, Wistron, Quanta) или номер на схеме (boardview) для конкретного посадочного места на материнской плате. Это НЕ официальный парт-номер для заказа.

Описание

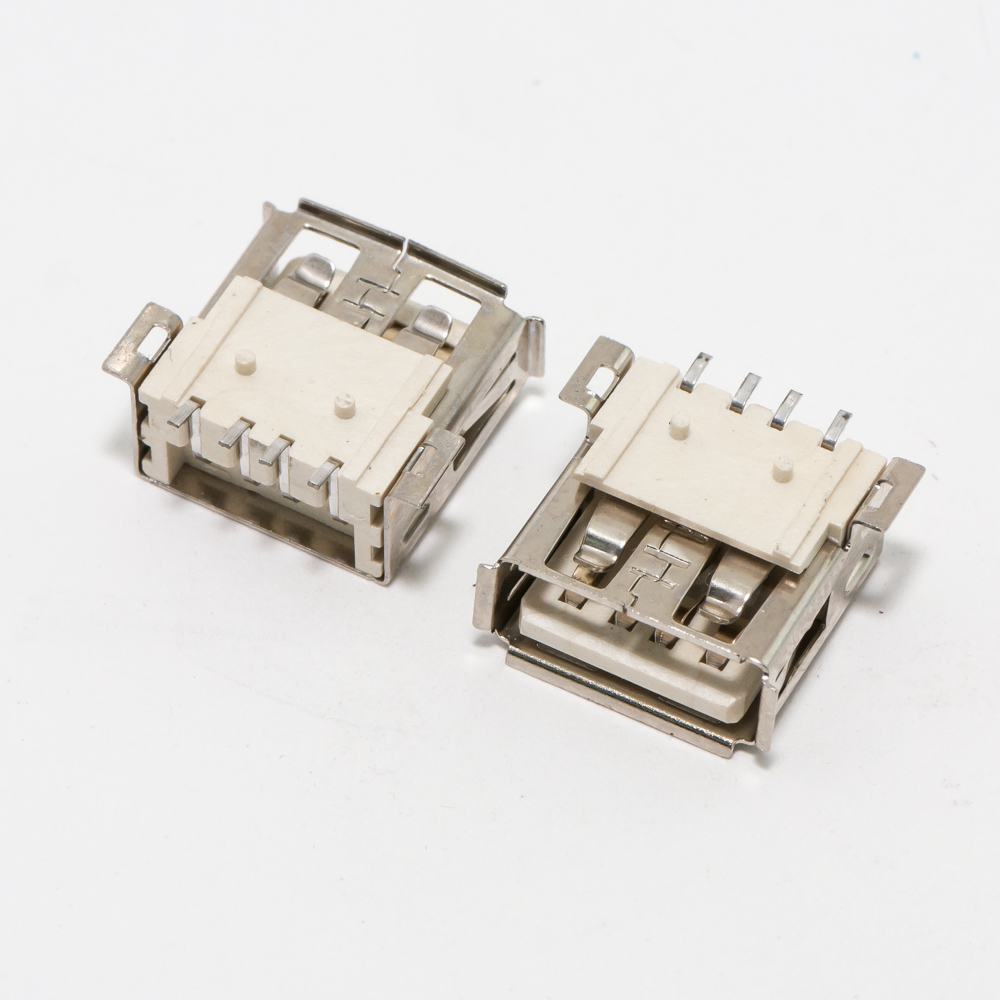

Это стандартный разъем USB 2.0 Type-A (гнездо, мама) для внутренней пайки на материнскую плату ноутбука. Он предназначен для установки в вырез на корпусе ноутбука и подключения внешних USB-устройств (флешки, мыши, принтеры и т.д.). Конструктивно он отличается от разъемов для настольных ПК и имеет специфичные крепления для монтажа в тонкий корпус.

Основные конструктивные особенности:

• Тип: Гнездо (female), для пайки на плату (through-hole или SMT).
• Цвет: Обычно черный или белый.
• Крепление: Имеет «усики» или металлический кожух для жесткой фиксации к корпусу ноутбука, что предотвращает вырывание разъема при физическом воздействии.
• Назначение: Обеспечение стандартного интерфейса USB 2.0 со скоростью до 480 Мбит/с.

Технические характеристики (типичные)

• Стандарт: USB 2.0
• Скорость передачи данных: До 480 Мбит/с (High-Speed)
• Количество контактов: 4 + 2 (основные контакты + контакты крепления экрана)
  • Pin 1: VCC (Питание +5V)
  • Pin 2: Data- (D-)
  • Pin 3: Data+ (D+)
  • Pin 4: GND (Земля)
• Ток: До 500 мА (по спецификации)
• Рабочее напряжение: 5 В ±5%
• Корпус: Пластик, с металлическим экраном и крепежными лапками.
• Тип монтажа: Сквозные отверстия (THT) или смешанный (SMT+THT для креплений).

Парт-номера для поиска и заказа (Аналоги)

Поскольку «148» — внутренний код, вот реальные парт-номера от известных производителей разъемов, которые физически и электрически идентичны:

1. Foxconn: Чаще всего используется в ноутбуках.

   • FCI 20075021-1 (очень распространенный)
   • Foxconn 614-0176-001
   • Серия Foxconn / FCI 2007xxxx-xxx

2. Molex:

   • Molex 67498-8020
   • Molex 48037-2000

3. Amphenol / TE Connectivity:

   • Amphenol 154186-1
   • TE Connectivity 5-554720-1

4. JAE:

   • JAE DX07S024JJ1

5. Универсальные коды на AliExpress / у поставщиков:

   • USB 2.0 Type-A Panel Mount Socket
   • USB A Female Vertical Mount Laptop
   • Поиск по фото — самый эффективный способ. Измерьте точные габариты (высота, ширина, шаг контактов) и сравните с предложениями.

Совместимые модели ноутбуков

Этот тип разъема использовался в тысячах моделей ноутбуков в период примерно с 2005 по 2015 годы и до сих пор встречается в бюджетных моделях. Он является стандартным компонентом.

Примеры брендов и серий:

• HP / Compaq: серии Pavilion, ProBook, G, CQ, Presario.
• Lenovo / IBM: серии ThinkPad (T, X, L, E), IdeaPad.
• Dell: серии Inspiron, Vostro, Latitude, XPS (старые).
• Acer: серии Aspire, Extensa, TravelMate.
• Asus: серии K, X, F, N.
• Toshiba / Dynabook: серии Satellite, Portege.
• Sony Vaio: большинство старых моделей.
• Samsung: старые серии.
• MSI и другие.

Важное замечание: Совместимость определяется не моделью ноутбука, а физическим размером и распиновкой разъема на материнской плате. Один и тот же разъем мог использоваться в разных моделях одного производителя.

Как точно идентифицировать и купить нужный разъем:

1. Визуальное сравнение: Сфотографируйте сломанный разъем с разных ракурсов.
2. Измерения: Замерьте:
   • Высоту корпуса разъема (обычно ~8-9 мм).
   • Ширину (стандартно ~14 мм).
   • Расстояние между центрами крепежных ножек (питч).
   • Расположение контактов (4 в один ряд или 2x2).
3. Поиск по фото: Загрузите фото на AliExpress, eBay или в поисковик Яндекс/Google Картинки.
4. Использование кодов платы: Найдите маркировку на материнской плате рядом с разъемом (например, JUSB1, PUSB1). Это поможет найти схему (schematic) и точный парт-номер.

Рекомендация: При заказе лучше купить 2-3 штуки, так как разъемы недорогие, а при пайке может потребоваться запас.
