Разъем micro USB для Sony Ericsson U5, U5i

Отличный выбор! Разъем micro-USB для Sony Ericsson U5 (также известного как Vivaz) и U5i (Vivaz Pro) — это ключевой элемент для зарядки и синхронизации устройства.

Описание

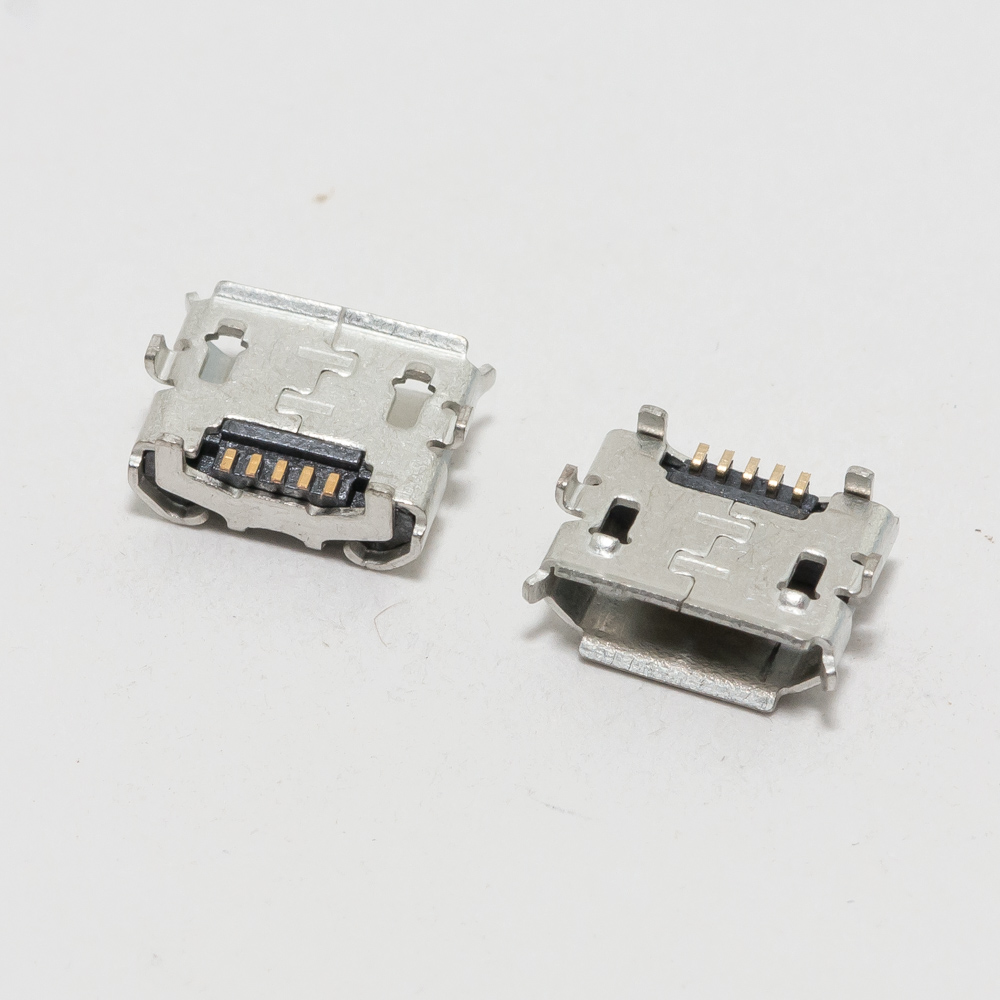

Это оригинальный или совместимый разъем питания и синхронизации (гнездо, порт), который припаивается на материнскую плату телефона. Он является наиболее часто выходящим из строя компонентом в этих моделях из-за регулярного механического воздействия при подключении кабеля.

Основные признаки неисправности, при которых требуется замена:

• Телефон не заряжается или заряжается только при определенном положении кабеля.
• Не определяется компьютером при подключении по USB.
• Разболтался, выпал или физически сломан.

Технические характеристики

• Тип разъема: Micro-USB 2.0, тип B (стандартный 5-контактный).
• Назначение: Зарядка аккумулятора и высокоскоростная синхронизация данных с ПК.
• Способ монтажа: Поверхностный монтаж (SMD). Припаивается к материнской плате.
• Особенность: В моделях U5/U5i используется стандартный micro-USB, а не проприетарный разъем, как в более старых телефонах Sony Ericsson. Это упрощает поиск замены.
• Дополнительно: Через этот порт также можно подключать аксессуары из комплекта (например, гарнитуру HPM-60, которая имеет раздвоенный кабель: 3.5 мм jack + micro-USB).

Парт-номера (Part Numbers)

Оригинальные заводские номера деталей, которые используются в сервисных центрах:

• A-1636-332-A (основной и наиболее распространенный номер для разъема)
• 1-880-689-01
• 1-880-689-11

При поиске на рынке запчастей можно также встретить общие номера или артикулы, такие как CK-240, но надежнее ориентироваться на оригинальные парт-номера или визуальное соответствие.

Совместимые модели

Разъем является стандартным, но его точная форма посадочного места и высота подходят для конкретной платы. Он напрямую совместим со следующими моделями:

• Sony Ericsson Vivaz (U5)
• Sony Ericsson Vivaz Pro (U5i)

Также с высокой вероятностью этот же разъем используется в других моделях одного поколения и платформы, так как производитель часто унифицирует такие компоненты. К ним относятся:

• Sony Ericsson Satio (U1) — рекомендуется уточнить по фото.
• Sony Ericsson Aino (U10) — рекомендуется уточнить по фото.
• Sony Ericsson Xperia X10 (X10i) и X10 Mini (E10i) — важно: у ранних Xperia разъем может иметь иную высоту или форму. Совместимость не 100%, требуется проверка.
• Некоторые модели линейки Sony Ericsson Hazel, Elm, Yendo (на базе похожей платформы).

Важное примечание по совместимости: Перед покупкой для моделей, не указанных в основном списке, настоятельно рекомендуется:

1. Снять старый разъем и сравнить его визуально с новым.
2. Сверить количество контактов и их расположение.
3. Проверить совпадение размеров и формы металлического кожуха (особенно "ушей" для пайки к плате).

Рекомендации по замене

Замена требует навыков микро-пайки. Если вы не обладаете опытом, лучше доверить работу профессионалу в сервисном центре. При самостоятельной замене используйте термофен и флюс, чтобы аккуратно демонтировать старый разъем, не повредив контактные площадки на материнской плате.
