Разъем micro USB для смартфона 1175

Отличный выбор! Разъем micro-USB 1175 — это один из самых распространенных и надежных компонентов для ремонта смартфонов и планшетов. Вот подробное описание и вся необходимая информация.

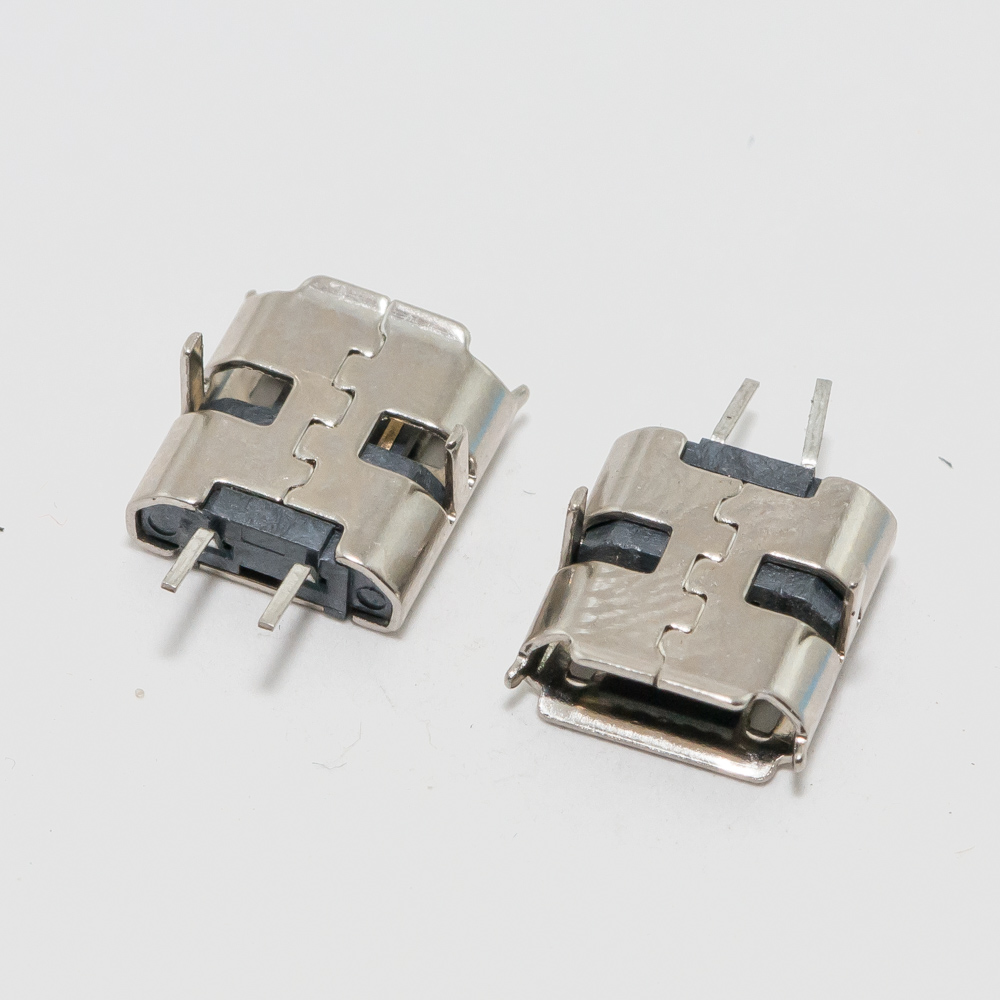

Описание разъема Micro-USB 1175

Разъем Micro-USB 1175 — это классический 5-пиновый (5 pin) порт для зарядки и синхронизации. Его ключевая особенность — металлический экранированный корпус, который обеспечивает:

• Повышенную механическую прочность. Корпус защищает пластиковую основу от сколов и лучше выдерживает многократные подключения/отключения кабеля.
• Улучшенное экранирование. Снижает уровень электромагнитных помех, что положительно сказывается на стабильности передачи данных.
• Удобство пайки. Жесткий корпус упрощает установку на плату, особенно при ручном ремонте.

Это разъем типа "мама" (гнездо, socket), который впаивается непосредственно на материнскую плату устройства. Он является прямой заменой более простых разъемов без металлического корпуса и совместим по посадочному месту со многими популярными моделями.

Технические характеристики

• Тип разъема: Micro-USB, 5 pin (контактов).
• Версия USB: USB 2.0 (поддерживает скорости до 480 Мбит/с).
• Корпус: Металлический экранированный.
• Цвет контактной площадки: Чаще всего встречается черный (реже белый).
• Ключевые размеры (примерные):
  • Ширина корпуса: ~6.8 мм
  • Высота корпуса: ~3.0 мм
  • Длина корпуса: ~12.0 мм
  • Высота по контактам: ~1.6 мм
• Назначение контактов (вид на разъем на плате):
  1. VBUS (+5V, питание/зарядка)
  2. D- (Data -)
  3. D+ (Data +)
  4. ID (В micro-USB обычно не задействован, на контакте может быть "земля")
  5. GND (Земля, 0V)

Парт-номера и артикулы (Part Numbers)

Этот разъем продается под множеством артикулов у разных производителей и поставщиков. 1175 — это и есть его основное коммерческое обозначение. Также его можно найти по номерам:

• MICRO USB 1175 (самое распространенное название)
• MICRO USB 5PIN 1175
• Micro-USB Socket 1175
• 1175 Black (уточнение по цвету)
• У некоторых поставщиков: CX-1175, AK-1175 и т.п.

При заказе важно обращать внимание на качество. Рекомендуется выбирать разъемы с толстым позолоченным покрытием контактов и четкой маркировкой.

Совместимые модели смартфонов и планшетов

Разъем 1175 является практически универсальным для большинства устройств с Micro-USB, выпущенных примерно до 2018-2020 годов. Он подходит для сотен моделей.

Важно: Перед покупкой необходимо визуально сравнить старый разъем с новым, а также сверить распиновку контактов на плате. Ниже приведен список известных брендов и серий, где этот разъем применялся очень часто.

Смартфоны:

• Samsung: Galaxy S3 (i9300), S4 (i9500), S5 (G900), Galaxy Note 2 (N7100), Note 3 (N900), а также многие модели серий J, A, Grand, Core.
• Lenovo: Многие модели серий A, P, K (например, A6000, A7000, P780).
• Huawei / Honor: Honor 4C, 5C, 6, Huawei Y6, G7, P8 Lite и многие другие.
• Xiaomi (более старые модели): Redmi 2, 3, Redmi Note 3G/4G, некоторые модели серии Mi.
• Meizu: M2 Note, M3 Note, MX5 и другие.
• Sony: Xperia Z1, Z2, Z3 Compact, M4, M5 и др.
• HTC: One M7, M8, Desire серии.
• LG: G2, G3, G4, многих серий L и K.
• ZTE, Alcatel, Prestigio, Fly, Texet, DEXP — в огромном количестве бюджетных и среднебюджетных моделей.

Планшеты:

• Подавляющее большинство недорогих Android-планшетов на базе процессоров MediaTek, Rockchip и Spreadtrum.
• Планшеты Lenovo (серия Tab), Huawei MediaPad, Prestigio MultiPad, Digma, 3Q и многие другие.

Другие устройства:

• Портативные колонки (JBL, Xiaomi и др.)
• Электронные книги (PocketBook, некоторые Amazon Kindle)
• Фото- и видеотехника
• Игровые контроллеры и гаджеты

Важное примечание для мастера:

Перед пайкой убедитесь, что форма, размер и расположение контактов полностью идентичны старому разъему. Особое внимание уделите двум большим крепежным "ушкам" — они должны точно совпадать с отверстиями на плате, так как отвечают за механическую фиксацию.

Разъем Micro-USB 1175 — это золотой стандарт для ремонта, имеющийся в запасе у любого мастера по ремонту мобильной техники.
