Разъем micro USB для смартфона 1219

Конечно, вот подробное описание разъема micro USB 1219, его технические характеристики, парт-номера и совместимые модели.

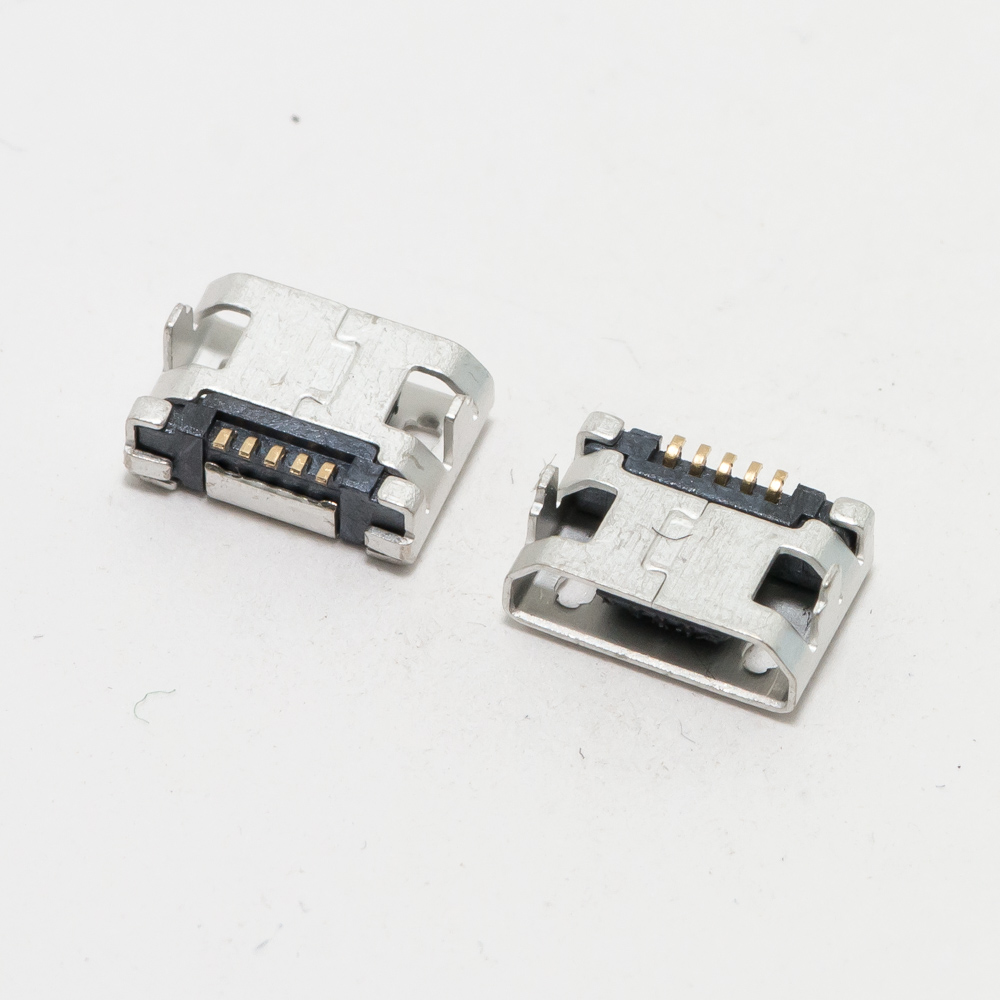

Описание разъема micro USB 1219

Разъем micro USB 1219 (также часто обозначаемый как Micro USB 5-pin SMD с определенными размерами) — это стандартный порт для зарядки и синхронизации, который долгое время был доминирующим интерфейсом для смартфонов, планшетов и других мобильных устройств до широкого внедрения USB Type-C.

Разъем 1219 представляет собой гнездо (female port) для поверхностного монтажа (SMD), которое припаивается непосредственно на материнскую плату устройства. Его ключевая особенность — компактные размеры и высокая надежность при правильной установке. Цифры "1219" часто указывают на примерные габаритные размеры корпуса разъема: 12.0мм в длину и 9.0мм в ширину, но точные размеры могут незначительно варьироваться у разных производителей.

Этот разъем поддерживает стандарты USB 2.0 (для передачи данных) и USB Battery Charging (BC) 1.2 (для зарядки до 1.5А). Он имеет 5 контактов и не поддерживает режимы USB 3.0 (для которых используется разъем micro-B с 10 контактами) или альтернативные режимы (как Type-C).

Технические характеристики

| Параметр | Значение / Описание | | :--- | :--- | | Тип разъема | Micro USB B, гнездо (female), 5 контактов | | Тип монтажа | SMD (Surface Mount Device) для пайки на плату | | Ключевой размер | ~12.0 x ~9.0 мм (может варьироваться) | | Стандарт USB | USB 2.0 | | Количество контактов | 5 | | Назначение контактов | 1: VBus (+5V питание), 2: D- (данные), 3: D+ (данные), 4: ID (не используется, обычно на массе), 5: GND (земля) | | Ток зарядки | До 1.5А (согласно BC 1.2), стандартно — 0.5А-1.0А | | Скорость передачи данных | До 480 Мбит/с (High-Speed) | | Материал корпуса | Пластик, металлический кожух (обычно нерж. сталь) | | Материал контактов | Позолоченные медные сплавы | | Рабочая температура | Обычно от -25°C до +85°C | | Срок耐久性 | ~10,000 циклов подключения/отключения |

Парт-номера (артикулы) и аналоги

У одного и того же разъема могут быть десятки парт-номеров у разных производителей и поставщиков. Вот наиболее распространенные:

• Общие промышленные обозначения: MICRO USB B 5P SMD 1219, MICRO USB 5PIN SMD 12*9
• Популярные аналоги от производителей:
  • JAE: MX54513A0001
  • Hirose (JST): ZX62R-B-5PA — один из самых известных и качественных стандартов.
  • Molex: 47346-0001
  • Amphenol: 10118192-0001LF
  • Lotes: SS-5-MICRO-U-1219 (или подобные)
  • KEL: MICRO-USB-5P-1219
• Коды на Aliexpress / у китайских поставщиков: Часто используются посадочные размеры или упрощенные названия: 1219 micro usb, micro usb 5 pin 12x9, Micro USB Socket 5 Pin SMD 12*9mm.

Важно: При замене необходимо сверять не только размеры (12x9), но и посадочное место (footprint) на плате, так как расположение контактов и крепежных "ушков" может отличаться.

Совместимые модели (примеры)

Этот разъем использовался в тысячах моделей смартфонов, выпущенных примерно с 2010 по 2018 годы. Вот некоторые известные линейки и бренды:

• Samsung: Galaxy S3, S4, S5, S6 (до появления Type-C в S8), Galaxy Note 2, 3, 4, 5, большинство моделей серий A, J, Grand.
• Sony (Xperia): Xperia Z, Z1, Z2, Z3, Z5 Compact, M, C и другие.
• HTC: One M7, M8, M9, Desire серии.
• LG: G2, G3, G4, большинство моделей серий K, L.
• Nokia (до HMD): Lumia 520, 620, 720, 920, 1020 и другие Windows Phone.
• Motorola: Moto G (1-3 поколения), Moto X (1-2 поколения), Moto E.
• Китайские бренды (Xiaomi, Huawei, Meizu, ZTE и др.): Подавляющее большинство бюджетных и средних моделей до 2017-2018 гг. (например, Xiaomi Redmi Note 3/4, Huawei Honor 4X/5X).
• Планшеты и гаджеты: Подавляющее большинство не-Apple планшетов, электронных книг (Amazon Kindle), портативных колонок, powerbank, фотоаппаратов и прочей периферии.

Примечание: Для точного определения совместимости с конкретной моделью смартфона необходимо:

1. Разобрать устройство.
2. Визуально оценить размер и тип разъема.
3. Сверить посадочное место на плате с новым разъемом (лучше всего по парт-номеру со старого компонента, если он readable).
