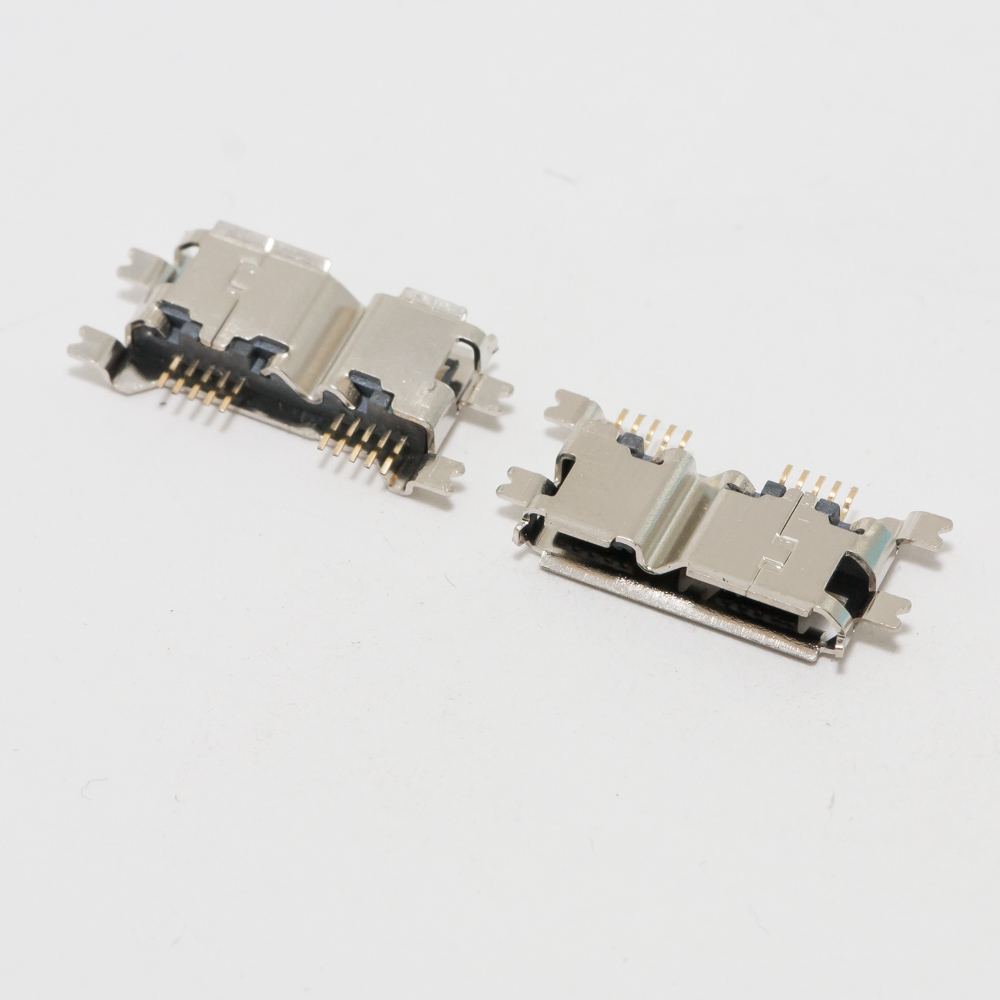

Разъем micro USB для смартфона 1229

Конечно, вот подробное описание, технические характеристики и сопутствующая информация для разъема micro USB (предположительно, с внутренним кодом 1229), используемого в смартфонах.

Описание разъема Micro USB (Type-B) для смартфона

Разъем Micro USB (Type-B) — это стандартизированный порт для зарядки и синхронизации данных, который долгое время был доминирующим интерфейсом в мобильных устройствах до широкого внедрения USB Type-C. Разъем с маркировкой 1229 — это, скорее всего, внутренний заводской код или номер детали конкретного производителя (например, Foxconn, Luxshare), обозначающий определенную модель разъема или его версию в спецификации устройства.

Этот разъем представляет собой поверхностно монтируемое (SMD) устройство, которое припаивается непосредственно на материнскую плату смартфона. Он состоит из:

• Корпуса (порта): Прочный пластиковый или металлический корпус, закрепленный на плате.
• Контактной группы: 5 контактов (pin) внутри порта, которые обеспечивают передачу питания и данных.
• Крепежных "ушков": Металлические выступы для механического крепления к плате, что увеличивает устойчивость к физическим нагрузкам (вставка/извлечение кабеля).

Основное назначение:

• Зарядка аккумулятора смартфона.
• Синхронизация данных с компьютером (передача файлов, фото, обновление ПО).
• Подключение периферии через OTG (On-The-Go), например, флеш-накопителей, клавиатур, мышей.

Технические характеристики (общие для Micro USB 2.0 Type-B)

• Тип интерфейса: USB 2.0 (Micro USB Type-B).
• Количество контактов: 5 pin.
  • Pin 1: VBUS (+5V, питание).
  • Pin 2: D- (данные, отрицательный).
  • Pin 3: D+ (данные, положительный).
  • Pin 4: ID (в режиме OTG определяет "хост"/"устройство"; в обычных кабелях часто не подключен).
  • Pin 5: GND (земля).
• Номинальный ток зарядки: Обычно до 2.0А (в зависимости от контроллера заряда на плате и качества кабеля). Поддерживает технологии быстрой зарядки, основанные на повышении тока (например, Qualcomm Quick Charge 1.0/2.0, Samsung Adaptive Fast Charging).
• Скорость передачи данных: До 480 Мбит/с (теоретический максимум для USB 2.0 High-Speed).
• Срок службы (циклов подключения): Около 10 000 вставок/извлечений (стандартное требование).
• Рабочее напряжение: 5В DC.
• Особенности: Не обладает симметричностью (не reversible), имеет трапециевидную форму, что требует правильной ориентации при подключении.

Возможные парт-номера (Part Numbers) и аналоги

Номер 1229 — это, вероятно, внутренний код. Для поиска точной замены необходимо знать производителя оригинальной детали. Вот примеры реальных парт-номеров от известных производителей разъемов, которые могут быть аналогами:

• Foxconn: Может иметь серию FPC-... или HFxxx.
• Luxshare Precision (立讯精密): Серии LZxxx или LXxxx.
• Amphenol (или ACES): MU-... или 101xxx.
• JAE: DX5Rxxx.
• Hirose: UXxxx.
• Kycon: KUSBX-....
• Общие/рыночные номера: Часто используют кодировку вроде MICRO-USB-5PIN-SMD, MICRO-USB-2.0-TYPE-B-RA.

Важно: Для точного подбора необходимо:

1. Снять старый разъем и посмотреть маркировку на его металлическом корпусе.
2. Измерить его габаритные размеры (длина, ширина, высота) и шаг контактов.
3. Проверить распиновку на материнской плате.

Совместимые модели смартфонов

Разъем micro USB применялся в тысячах моделей смартфонов, выпущенных примерно с 2010 по 2018-2020 годы. Он использовался практически всеми брендами до перехода на USB Type-C.

Наиболее известные линейки и модели:

• Samsung: Все модели серий Galaxy S (с S3 по S6), Galaxy Note (с Note 2 по Note 5), серии Galaxy A, J, Grand и другие бюджетные модели до ~2017 года.
• Sony Xperia: Модели до серии XZ (например, Z1, Z2, Z3, Z5, X, XA).
• HTC: One M7, M8, M9, Desire серии.
• LG: G2, G3, G4, серии K, L.
• Motorola: Moto X (1st, 2nd Gen), Moto G (1st-4th Gen), Moto E.
• Nokia (под управлением Windows Phone и ранние Android): Lumia 520, 630, 730, 830, 920; Nokia 3, 5, 6 (1-е поколение).
• Xiaomi: Redmi Note 3, 4, Redmi 3, 4, Mi 3, Mi 4, Mi 5 (кроме Pro).
• Huawei и Honor: P8, P9 Lite, Honor 4X, 5X, 6, 7.
• А также: Старые модели от ZTE, Alcatel, ASUS, BlackBerry и множество китайских брендов (Doogee, Ulefone, Oukitel и др.), которые использовали micro USB дольше других.

Примечание: Даже если смартфон имеет разъем micro USB, не всегда любой разъем micro USB подойдет для замены. Конструктивно они могут различаться:

• Высотой и шириной корпуса.
• Расположением и формой крепежных "ушков".
• Наличием дополнительных экранирующих лепестков.
• Расположением контактов относительно корпуса.

Рекомендация: Для ремонта всегда старайтесь найти разъем, снятый с донорской платы той же модели, или точную замену по оригинальному парт-номеру, сверяя визуальное соответствие и распиновку.
