Аудио разъем для ноутбука 2076

Конечно, вот подробное описание, технические характеристики и информация о совместимости для аудиоразъема (гнезда) ноутбука Dell Vostro 15 3568 (сервисный код/модель 2076).

Описание

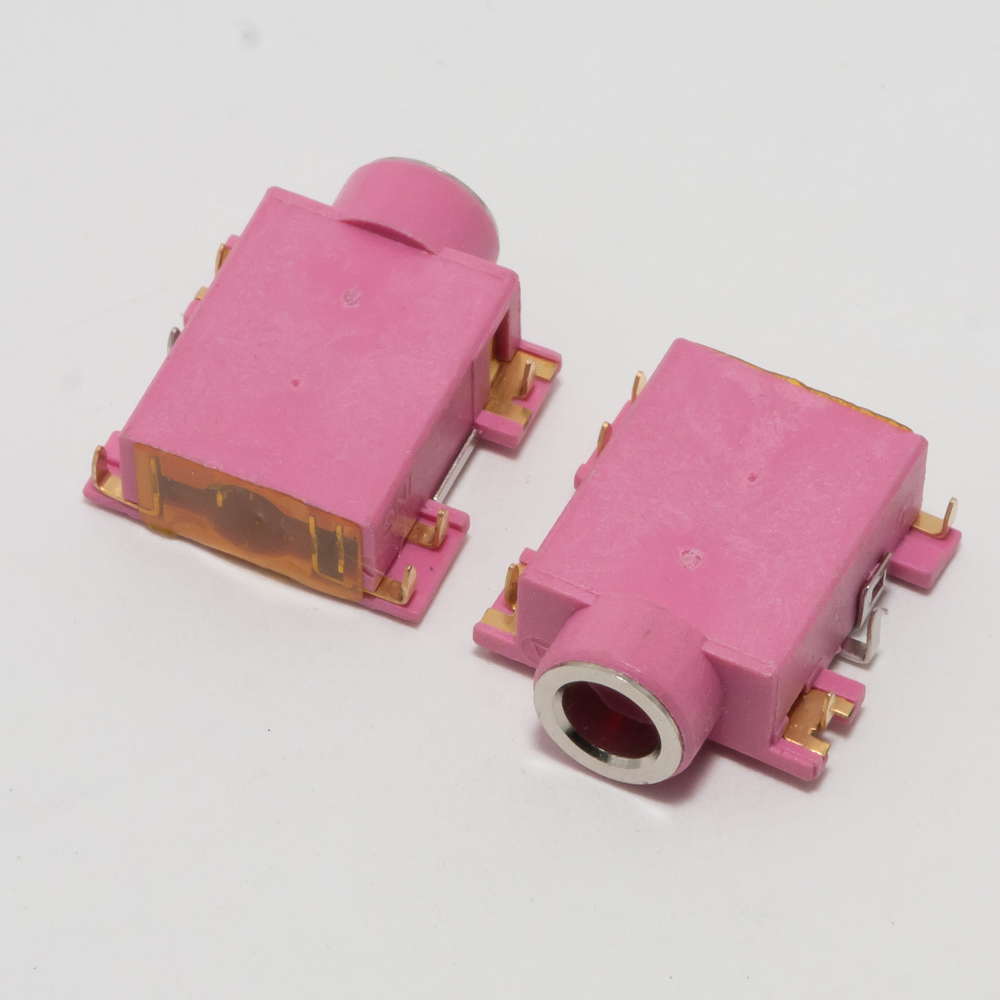

Аудиоразъем (также называемый аудиопортом, комбинированным гнездом или разъемом для наушников/микрофона) для ноутбука Dell Vostro 3568 — это комбинированный порт формата 4-контактный CTIA (TRRS). Он позволяет подключать гарнитуры с одним штекером (например, от смартфона), которые совмещают в себе функции наушников и микрофона. Этот разъем припаивается на материнскую плату ноутбука и является частью аудиоподсистемы, управляемой чистом Realtek.

Основная функция: Подключение внешних устройств аудиоввода и вывода:

• Наушников (стерео)
• Внешней акустической системы
• Гарнитуры с микрофоном
• Внешнего микрофона (при использовании совместимого штекера)

Технические характеристики

• Тип разъема: Гнездо (Jack) 3.5 мм (1/8")
• Стандарт: CTIA (TRRS). Распиновка контактов: Наконечник (Tip) - Левый канал, Кольцо 1 (Ring1) - Правый канал, Кольцо 2 (Ring2) - Общий (Ground), Основание (Sleeve) - Микрофон.
• Конфигурация: Комбинированный аудиоразъем для наушников и микрофона (Headset/Mic Combo Jack).
• Количество контактов: 4 pin (штырька для пайки на плату).
• Цветовая маркировка (на плате/кабеле): Обычно разъем имеет маркировку или цвет (чаще белый или серый), но основным идентификатором является его расположение и форма.
• Электрические параметры: Работает с сигналами стандартного линейного уровня для наушников и электретным микрофоном с питанием от плеера (plug-in power).

Парт-номера (Dell Part Numbers / Service Tags)

Официальные номера запчастей от Dell для замены:

• 0J7M8G (самый распространенный номер детали)
• CN-0J7M8G
• Y3R6H (альтернативный номер)
• В сервисных мануалах может фигурировать как Audio Jack Board, но в данной модели это единый разъем на материнской плате.

Важно: Данный разъем часто продается в сборе с корпусом (bezel), в котором он установлен. Для Vostro 3568 это обычно верхняя панель корпуса вокруг клавиатуры (Palm Rest Assembly) с предустановленными разъемами. При заказе уточняйте, покупаете ли вы отдельный разъем для пайки или целую сборку.

Совместимые модели ноутбуков

Разъем является стандартным, но его механическое крепление и распиновка на плате специфичны. Он совместим в первую очередь с моделями, использующими такую же или аналогичную материнскую плату.

Основная модель:

• Dell Vostro 15 3568 (и все его модификации с процессорами Intel 6-го и 7-го поколения)

Совместимые/аналогичные модели (часто используют аналогичный или идентичный разъем):

• Dell Inspiron 15 3567 (ближайший аналог, конструкция очень похожа)
• Dell Vostro 15 3567
• Dell Inspiron 15 5567 (требует проверки распиновки)
• Другие ноутбуки Dell серий Inspiron и Vostro 2016-2018 гг. выпуска с аналогичным корпусом и аудиосхемой.

Рекомендации по замене

1. Проверка: Перед покупкой обязательно сверьте визуальный вид разъема (форму, высоту, расположение ножек) со старым, а также проверьте парт-номер на плате, если он указан.
2. Сложность замены: Замена требует высоких навыков микро-пайки, так как разъем припаян непосредственно к материнской плате. Неумелая попытка может привести к повреждению дорожек или аудиоконтроллера.
3. Альтернатива: Если пайка невозможна, можно рассмотреть использование USB-аудиоадаптера (USB Sound Card) с аналогичным комбинированным 3.5 мм разъемом или отдельными выходами для наушников и микрофона. Это простое и надежное программное решение.

Для точной идентификации рекомендуется использовать сервисный мануал (Service Manual) для Dell Vostro 3568, где данный компонент указан в списке запчастей, или найти фото материнской платы (Dell LA-D071P) и локализовать на ней аудиоразъем.
