Аудио разъем для Samsung N120, N128, N150

Отличный выбор! Аудиоразъем (или гнездо для наушников) для серии нетбуков Samsung N120, N128, N150 — это распространенная деталь, так как эти модели имеют схожую конструкцию.

Описание

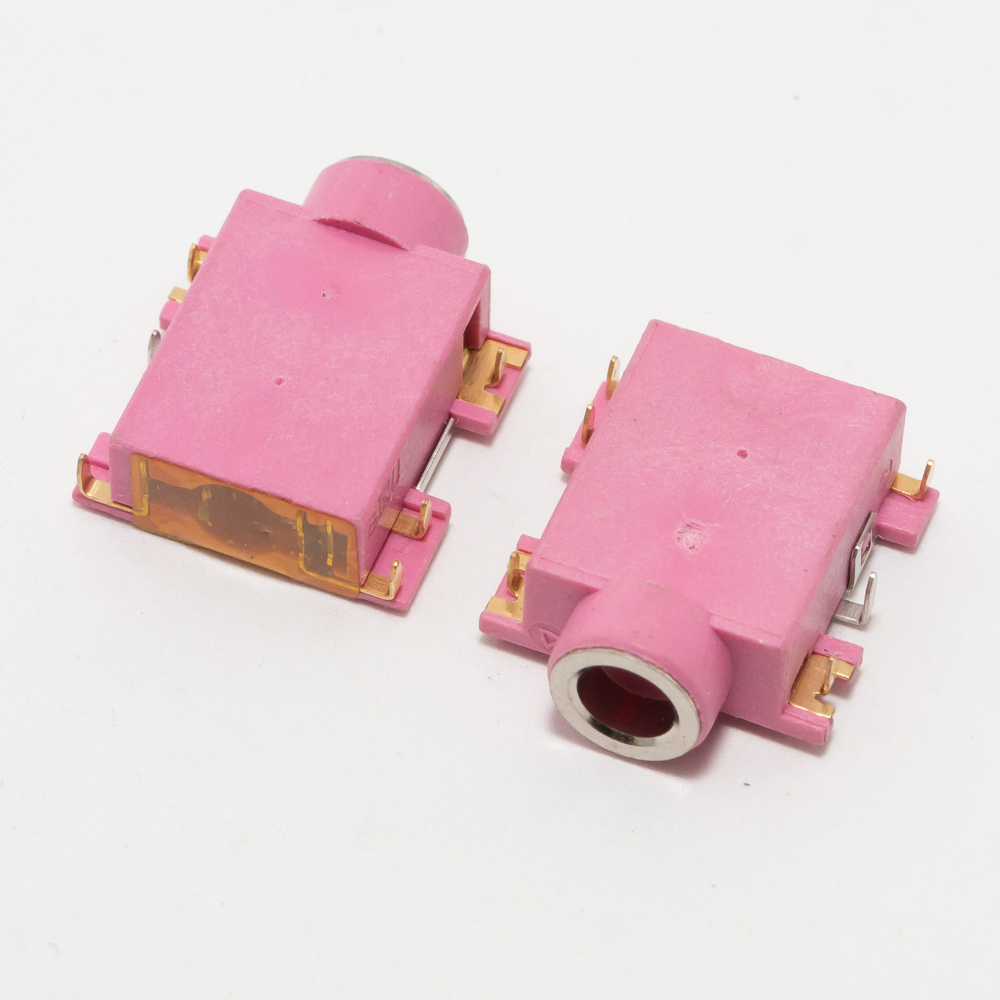

Это комбинированный аудиоразъем (3.5 мм, 4-контактный, типа TRRS), который служит для подключения наушников, гарнитуры с микрофоном или внешних колонок к нетбуку. Он впаивается непосредственно на материнскую плату и является частой точкой отказа из-за механических нагрузок (частое подключение/отключение штекера, удары, падения). Признаками неисправности могут быть: пропадание звука в одном из наушников, хрипы при движении штекера, неработающий микрофон гарнитуры или полное отсутствие звука.

Технические характеристики

• Тип разъема: 3.5 мм (1/8"), 4-пиновый (TRRS).
• Конфигурация контактов: CTIA/AHJ (стандарт для большинства современных устройств Samsung, Apple, Sony и др.): Кончик (Tip) — Левый канал, Первое кольцо (Ring1) — Правый канал, Второе кольцо (Ring2) — Земля (GND), Основание (Sleeve) — Микрофон (Mic).
• Способ монтажа: Для поверхностного монтажа (SMD), с крепежными "ушками" для фиксации на плате.
• Цвет маркировки на плате: Обычно зеленый или синий (обозначает аудиовыход).
• Материал контактов: Позолоченное покрытие для лучшей проводимости и защиты от коррозии.

Парт-номера и коды деталей

Важно искать по нескольким номерам, так как один и тот же разъем используется в разных моделях и может иметь разные внутренние коды.

Основные OEM/оригинальные коды:

• BA92-06157A — Самый распространенный и вероятный оригинальный номер детали от Samsung.
• GH82-05443A
• GH82-05443B

Артикулы на вторичном рынке / для поиска в магазинах:

• DC005 — Это очень распространенный промышленный код для разъемов данного форм-фактора. Большинство совместимых разъемов продаются под этим обозначением.
• PJ-302B-02 или PJ-302M — Код производителя CUI Devices, чьи компоненты часто используются в электронике.
• SMD Audio Jack 3.5mm 4-Pin

Совместимые модели нетбуков Samsung

Разъем является взаимозаменяемым для целого ряда популярных нетбуков серии "N" и некоторых других, выпущенных в тот же период (2009-2011 гг.).

Основная совместимость (практически 100%):

• Samsung N120
• Samsung N128
• Samsung N150
• Samsung N130
• Samsung N140
• Samsung N145 (Plus/Plus)
• Samsung N148
• Samsung N150
• Samsung N210
• Samsung N220

Также часто подходит для:

• Samsung NC10
• Samsung NC20
• Samsung N310
• Samsung N510
• Samsung NB30
• Samsung X120
• Важно: Перед покупкой рекомендуется визуально сравнить фотографию разъема на вашей материнской плате с фотографией продаваемой детали. Обращайте внимание на расположение контактов и крепежных лепестков.

Рекомендации по покупке и замене

1. Поиск: Ищите в интернет-магазинах (как российских, так и зарубежных: AliExpress, eBay) по запросам: "DC005 аудиоразъем", "разъем для наушников Samsung N120", "BA92-06157A".
2. Качество: Берите разъемы с позолотой контактов. Они немного дороже, но долговечнее.
3. Замена: Замена требует навыков микро-пайки. Необходимо аккуратно отпаять старый разъем, не повредив контактные дорожки на материнской плате, и припаять новый, соблюдая полярность. Если опыта нет, лучше доверить работу специалисту.
4. Перед заменой: Обязательно убедитесь, что проблема именно в разъеме, а не в звуковом кодеке, драйверах или настройках ОС. Проверьте наушники на другом устройстве.
