Аудио разъем для ноутбука 2189

К сожалению, я не могу предоставить точное описание, технические характеристики, парт-номера и список совместимых моделей для аудиоразъема ноутбука с маркировкой 2189.

Причина в том, что эта цифра (2189) — это, с высокой вероятностью, внутренний заводской код компонента (код детали, internal part number) или номер на схеме (boardview), а не стандартизированный коммерческий парт-номер, по которому можно легко найти информацию.

Вот что обычно означает такой номер и как можно найти нужную деталь:

Что такое номер "2189"?

1. Код на плате (SMD-маркировка): На самой материнской плате или на разъеме может быть нанесен небольшой код (например, JACK2189, PJ2189, 2189). Это ссылочный обозначение для схемы и компоновки платы. Производители ноутбуков (Dell, HP, Lenovo и т.д.) используют такие номера для идентификации компонента при сборке и ремонте.
2. Неуниверсальный номер: Этот номер уникален для конкретной модели или серии ноутбуков. Разъем с кодом 2189 от ноутбука Acer не будет совместим с ноутбуком HP, даже если коды совпадают.

Как найти правильную деталь и информацию?

Вам потребуется точная модель вашего ноутбука. Она указана на наклейке на нижней части корпуса (например, Dell Inspiron 15 7567, HP Pavilion 15-cw1000ur, Lenovo IdeaPad 3 15ADA05 и т.д.).

Шаг 1: Определите модель ноутбука. Шаг 2: Используйте модель для поиска.

Где искать:

1. Сайты запчастей для ноутбуков: Вбейте в поиск на сайтах, специализирующихся на запчастях, вашу модель ноутбука + "audio jack", "headphone jack", "combo jack".
   • Примеры сайтов: parts-people.com, laptopshop.com.ua, aliexpress.com, amazon.com.
2. Поиск по фото: Сфотографируйте старый разъем (особенно важно расположение контактов и форма) и воспользуйтесь поиском по картинке на Google или на том же Aliexpress.
3. Сервисные мануалы (Service Manual): Найдите в Google по запросу "[Модель ноутбука] service manual". В PDF-файле будет раздел с деталями (Parts List) и их правильными парт-номерами.
4. Поиск по парт-номеру материнской платы: Найдите парт-номер самой материнской платы (также указан на ней). Иногда разъемы продаются в комплекте с новой платой, а его описание можно найти в спецификации.

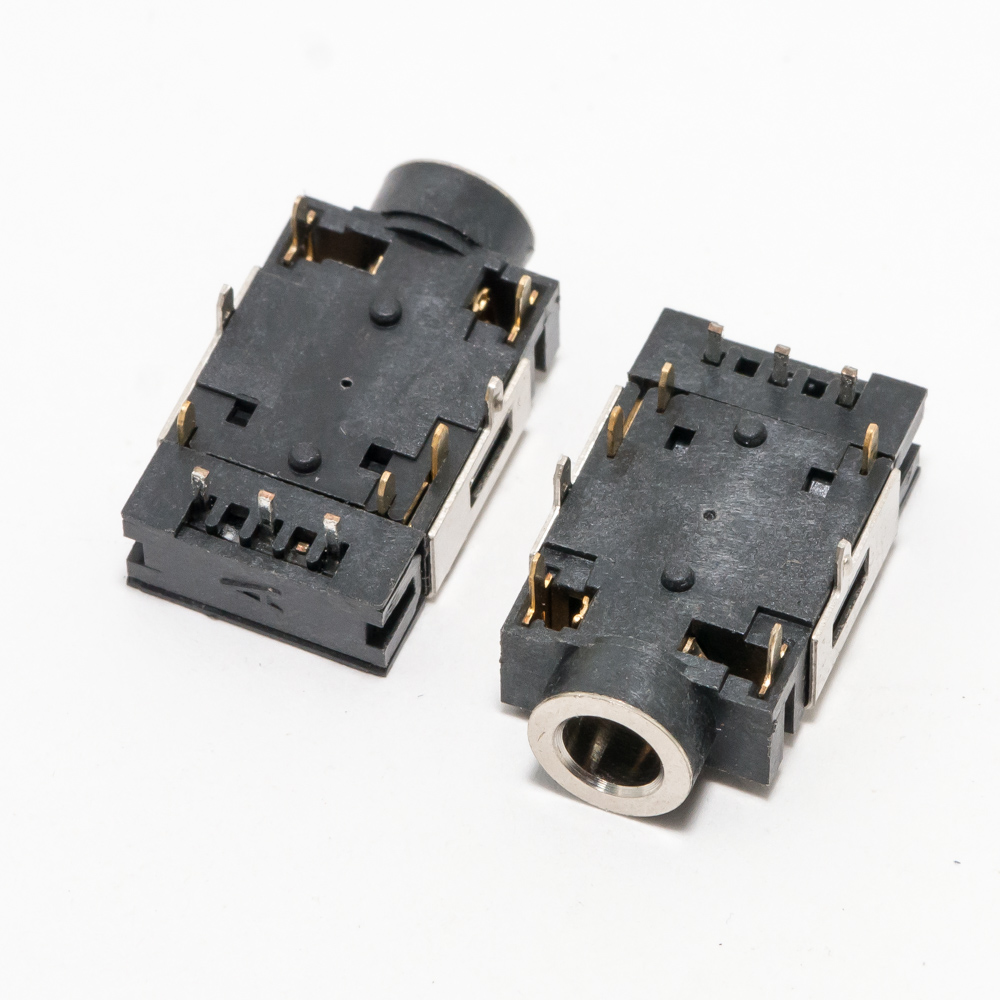

Примерное (обобщенное) описание и характеристики такого разъема:

• Тип: Комбинированный аудиоразъем (Audio Combo Jack) 3.5 мм.
• Функция: Совмещает вход для микрофона (Mic In) и выход для наушников (Headphone Out) в одном коннекторе (CTIA-стандарт: контакт 1 - Mic, контакт 2 - GND, контакт 3 - Right Audio, контакт 4 - Left Audio). Реже - простой выход для наушников.
• Конструкция: Панельный разъем для поверхностного монтажа (SMD), с металлическим экраном и фиксатором.
• Распиновка: 4 или 5 контактов (включая контакт для детектирования подключения штекера).
• Технические характеристики:
  • Рабочее напряжение: низкое (несколько вольт).
  • Поддерживаемый импеданс наушников: обычно 16-32 Ом.
  • Максимальный выходной ток: определяется аудиокодеком на материнской плате.

Что вам нужно сделать:

1. Найдите полную модель ноутбука.
2. Введите в поиск: [Модель ноутбука] audio jack replacement.
3. Или введите: [Модель ноутбука] motherboard part number -> затем найдите разъем по парт-номеру платы.

Пример корректного парт-номера, который вы можете найти: DC02000DVM0, 5D10W09853, XBAZ015BQ010 — эти номера уже являются уникальными идентификаторами детали у производителей (Dell, HP, Lenovo соответственно).

Вывод: Номер 2189 — это отправная точка для мастера, который имеет схему именно вашей платы. Для самостоятельного поиска и покупки ключевым является точное знание модели вашего ноутбука.
