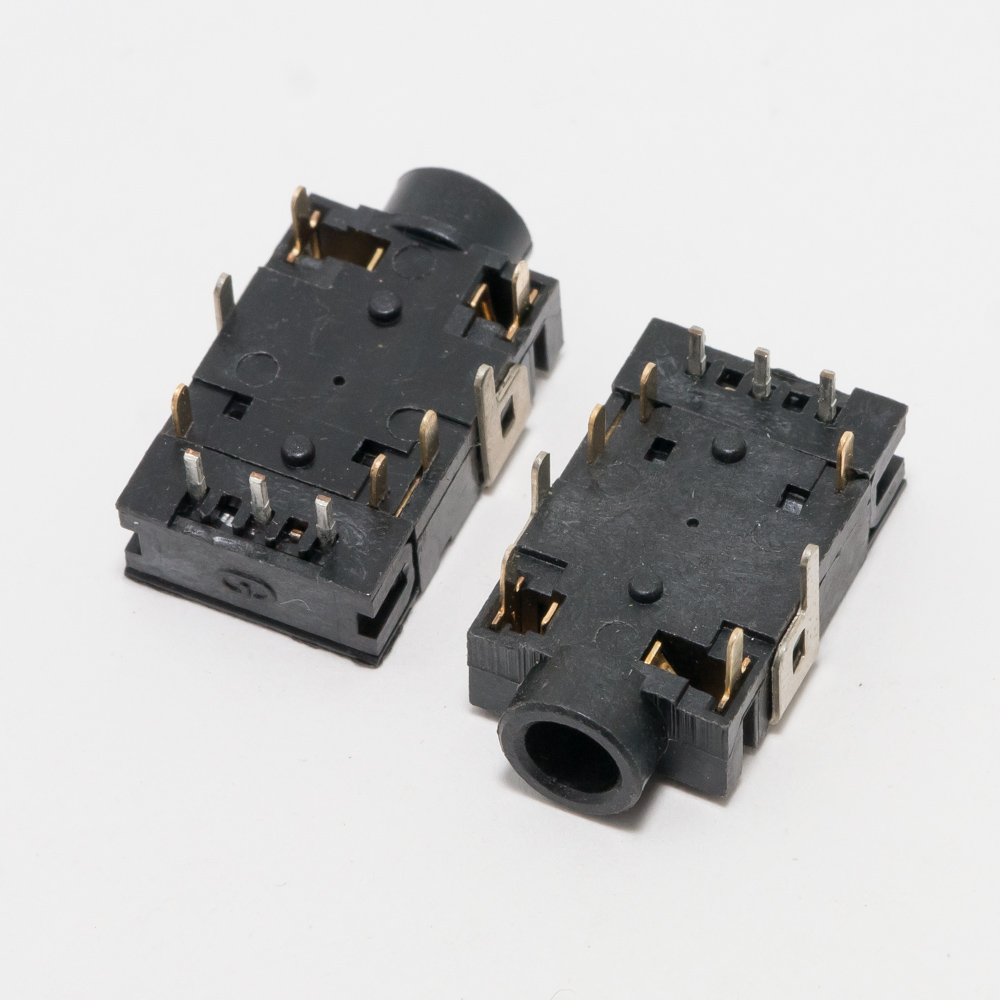

Аудио разъем для ноутбука 2207

Конечно, вот подробное описание, технические характеристики и информация о совместимости для аудиоразъема (гнезда) ноутбука Acer Aspire 2207.

Общее описание

Аудиоразъем (также известный как аудиопорт, комбинированный разъем для наушников/микрофона или гнездо 3.5 мм) на ноутбуке Acer Aspire 2207 — это комбинированный разъем типа CTIA (AHJ). Это означает, что один порт служит как для подключения наушников (или внешних динамиков), так и для подключения гарнитуры с микрофоном (с одним комбинированным штекером). Он поддерживает стандартный 4-контактный (3.5 мм) штекер.

Основная функция: Ввод и вывод аудиосигнала.

• Вывод: Стереозвук на наушники или внешние акустические системы.
• Ввод: Монофонический сигнал с микрофона (гарнитуры или внешнего микрофона с совместимым штекером).

Технические характеристики

| Параметр | Характеристика | | :--- | :--- | | Тип разъема | Комбинированный аудиоразъем 3.5 мм (CTIA/AHJ стандарт) | | Конфигурация | 4-контактный (TRRS: Tip-Ring-Ring-Sleeve) | | Распиновка (CTIA) | Tip (кончик): Левый канал (L)
Ring 1 (первое кольцо): Правый канал (R)
Ring 2 (второе кольцо): Земля (GND)
Sleeve (гильза): Микрофон (MIC) | | Поддерживаемые устройства | Наушники (3.5 мм, 3 контакта), гарнитуры (3.5 мм, 4 контакта), внешние микрофоны (с совместимым штекером), внешние активные колонки. | | Аппаратный кодек | Обычно Realtek ALC2xx или ALC6xx (конкретная модель зависит от ревизии материнской платы). Управляется драйверами Realtek HD Audio. | | Расположение | На боковой панели ноутбука (чаще слева). |

Парт-номера (Part Numbers) и артикулы

Аудиоразъем является частью модуля материнской платы или, реже, подключается к ней отдельным шлейфом. Прямого единого парт-номера на только разъем нет. Для поиска запчасти используются следующие номера:

1. Парт-номер материнской платы (основной): Это ключевой идентификатор. Плата содержит впаянный аудиоразъем.

   • Наиболее вероятные номера: 50-69H052-01101, 50-69H052-01100, BT.869H05.001, 69H05.
   • Примечание: Модель Aspire 2207 могла выпускаться с разными ревизиями материнских плат.

2. Ключевые слова для поиска запчасти: При поиске на AliExpress, eBay или в магазинах запчастей используйте:

   • Acer Aspire 2207 audio jack
   • Acer Aspire 2207 headphone jack
   • Гнездо для наушников Acer 2207
   • Разъем 3.5 мм Acer Aspire 2207
   • Материнская плата Acer Aspire 2207 (если разъем неисправен, часто проблема в контактах на плате).

Совместимые модели ноутбуков

Аудиоразъем и его распиновка стандартны, но механическая совместимость (форма, размер, способ крепления) строго привязана к конкретной модели корпуса и материнской платы.

Полная совместимость (аналогичные модели, использующие ту же самую материнскую плату или корпус):

• Acer Aspire 2217
• Acer Aspire 2227
• Acer Extensa 2207
• Могут подходить некоторые модификации серий Acer Aspire 2200, 2400, но требуется обязательная проверка по парт-номеру материнской платы.

Важное примечание: Ноутбуки серий Acer Aspire 22xx, 23xx, 24xx того же поколения часто имеют схожую конструкцию, но для гарантированной совместимости при замене разъема необходимо:

1. Разобрать ноутбук и визуально сравнить разъем.
2. Сверить парт-номер материнской платы (основной способ).
3. Убедиться, что распиновка шлейфа (если он есть) идентична.

Рекомендации

Если аудиоразъем физически сломан (расшатан, не фиксирует штекер), в большинстве случаев требуется пайка нового разъема на материнскую плату, что требует навыков микроэлектроники. Если проблема программная (не определяет устройство), следует переустановить драйверы Realtek HD Audio с официального сайта Acer для модели Aspire 2207.
