Аудио разъем для ноутбука 2224

К сожалению, по запросу "аудио разъем для ноутбука 2224" невозможно однозначно идентифицировать конкретную деталь. Номер "2224" слишком общий и может означать:

1. Модель ноутбука (например, Dell Latitude 2224, который является специализированным или промышленным устройством).
2. Код детали (Part Number) у производителя.
3. Артикул у продавца запчастей.

Чтобы дать точное описание, характеристики и парт-номера, необходимо уточнение. Чаще всего это гнездо (джек) 3.5mm для подключения наушников/микрофона, которое является расходной деталью и может выходить из строя.

Ниже представлено общее описание типового аудиоразъема для ноутбуков и алгоритм, как найти точную деталь для вашей модели.

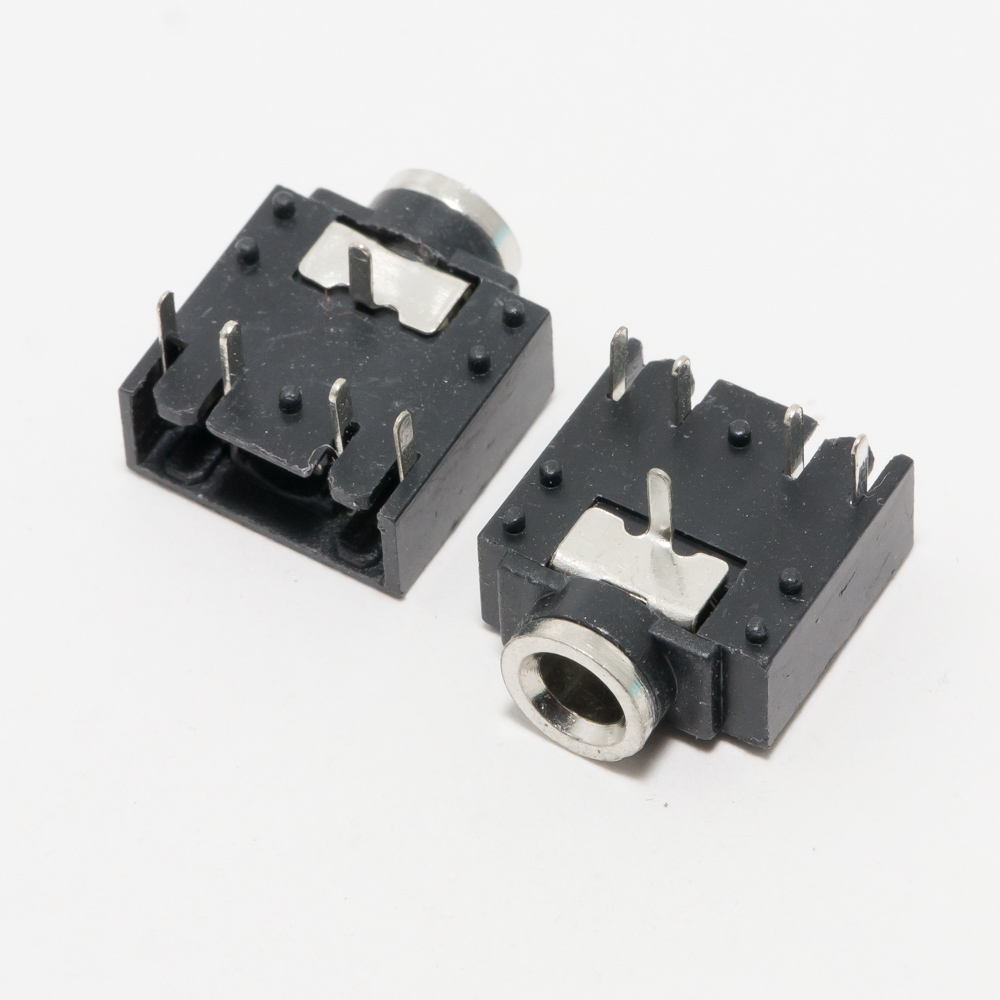

Общее описание типового аудиоразъема 3.5 мм для ноутбуков

Наименование: Аудиоразъем (гнездо) 3.5 мм, комбинированный (headphone + microphone) или раздельный.

Функция: Предназначен для подключения гарнитур, наушников, внешних микрофонов или акустических систем к ноутбуку. Обеспечивает передачу аудиосигнала и, в случае комбинированного разъема, прием сигнала с микрофона.

Конструкция:

• Тип: Гнездо (jack) PCB-монтажа (для пайки на материнскую плату).
• Конфигурация контактов (пинов):
  • CTIA (стандартный): 4 пина (левый канал, правый канал, земля, микрофон).
  • Раздельный (реже): 2 отдельных гнезда по 3 пина (для наушников и для микрофона).
• Корпус: Металлический, с пластиковым изолятором.
• Крепление: Часто имеет "усики" для механического крепления к плате и корпусу.

Технические характеристики (типовые):

• Тип разъема: TRRS 3.5 мм (Tip, Ring, Ring, Sleeve) для комбинированного.
• Сопротивление: Рассчитан на нагрузку 16-64 Ом (стандартные наушники).
• Рабочее напряжение: Низковольтное.
• Срок службы: Обычно 5000-10000 циклов подключения/отключения.

Как найти ПРАВИЛЬНУЮ деталь (парт-номер и совместимость)

Вам нужно действовать по следующему алгоритму:

1. Определите ТОЧНУЮ модель ноутбука.

• Это самое главное. Найдите наклейку на нижней части ноутбука. Нужна полная модель, например: Dell Latitude 2224, Lenovo ThinkPad L14 Gen 3, HP ProBook 450 G9.
• Если ноутбук брендовый (Dell, HP, Lenovo), зайдите в BIOS/UEFI — там также указана модель.

2. Используйте точную модель для поиска.

• Вариант А (лучший): Вбейте в поиск Google или на сайтах запчастей: "[Полная модель ноутбука] audio jack part number".
  • Пример: Dell Latitude 2224 audio jack part number
• Вариант Б: Найдите Service Manual (руководство по обслуживанию) для вашей модели. В разделе "Parts list" или "Removal and installation" будет указан точный парт-номер детали. Ищите запрос: "[Полная модель ноутбука] service manual pdf".

3. Поиск по парт-номеру.

• Как только вы найдете парт-номер (выглядит как DC02000CXY, 00HN73, GSM804212 и т.п.), вбейте его в поиск на AliExpress, eBay или в магазинах запчастей (например, notebook1.ru). Это гарантирует совместимость.

4. Если ноутбук неизвестного бренда или модель определить не удается:

• Визуально сравните разъем. Сфотографируйте старый разъем на плате (крупно, сбоку и сверху). Количество ножек, их расположение, форма корпуса и тип крепления — ключевые параметры для поиска аналога.
• Ищите по запросу: "3.5 mm audio jack socket 4 pin 5 pin laptop" и сравнивайте с фото.

Пример для иллюстрации (на основе предположения, что это Dell Latitude 2224)

Предполагаемый парт-номер (нужно проверять!): Может быть 0VHX8P (код Dell) или DC02000DGM.

Описание: Аудиоразъем 3.5 мм комбинированный (headphone/mic) для материнской платы ноутбука Dell Latitude 2224.

Совместимые модели (гипотетически, необходимо уточнять):

• Dell Latitude 2224
• Возможно, другие ноутбуки серии Latitude 22xx с аналогичной платформой.

Где искать точную информацию:

1. Сайт parts-people.com — введите модель ноутбука.
2. Сайт aliexpress.com — ищите по "ноутбук [модель] audio jack".
3. Сайт производителя (Dell/HP/Lenovo) в разделе поддержки (Support -> Manuals & Documentation).

Рекомендация: Если вы не уверены в своих навыках пайки SMD-компонентов (а этот разъем именно такой), лучше обратиться в сервисный центр. Неудачная пайка может повредить материнскую плату.

Для получения точной информации уточните, пожалуйста, полную модель вашего ноутбука.
