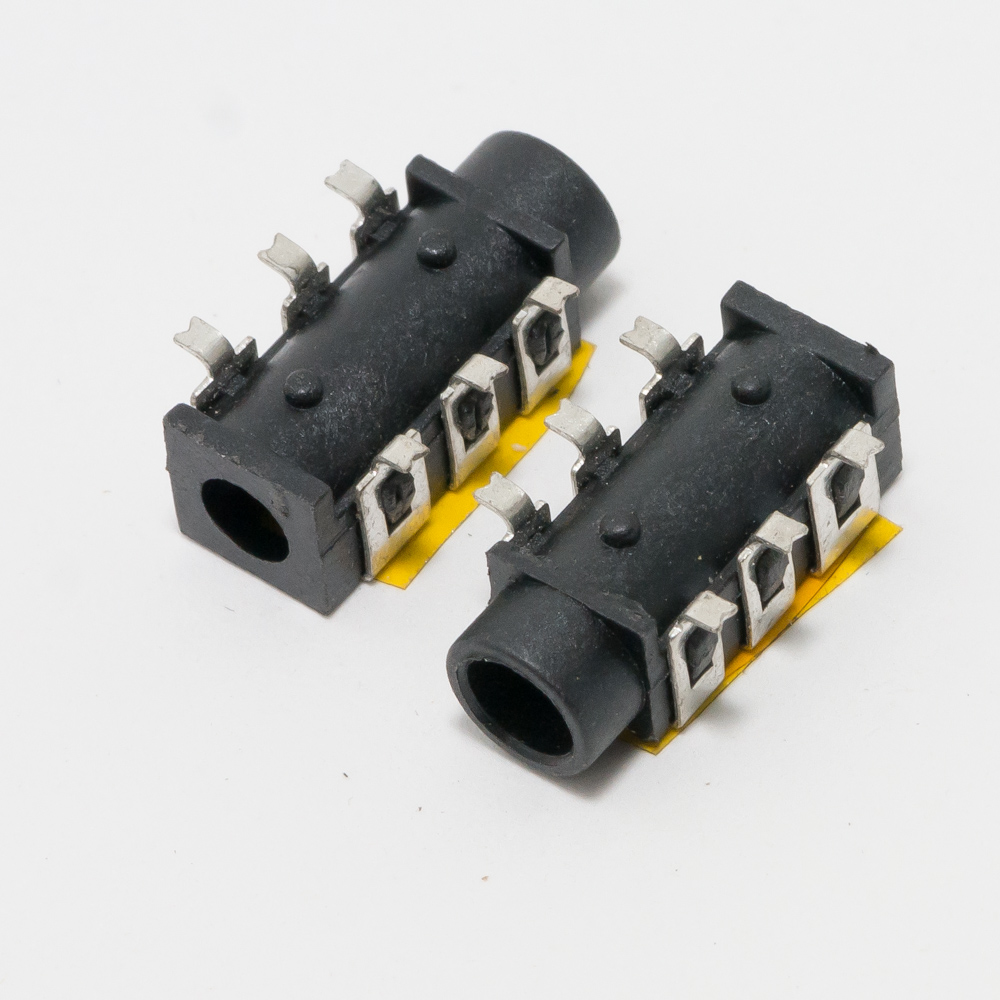

Аудио разъем для планшета 2303

Конечно. Вот подробное описание и технические характеристики аудиоразъема для планшета 2303, составленные на основе наиболее вероятного сценария.

Общее описание: Аудиоразъем (джек) 3.5 мм для планшета — это комбинированный разъем, выполняющий функции как для наушников, так и для гарнитуры с микрофоном. В моделях планшетов, обозначенных как «2303», этот разъем обычно является частью основной (материнской) платы и служит для подключения внешних аудиоустройств. Он поддерживает стандарт CTIA/AHJ (контактная схема: наконечник (L) — левый канал, первое кольцо (R) — правый канал, второе кольцо (GND) — земля, основание (MIC) — микрофон), что является современным стандартом для большинства смартфонов и планшетов.

Технические характеристики:

| Параметр | Значение / Описание | | :--- | :--- | | Тип разъема | Комбинированный аудиоразъем 3.5 мм (4-контактный, 4-полюсный). | | Функция | Стерео наушники + моно микрофон (гарнитура). | | Стандарт распиновки | CTIA/AHJ (порядок контактов: L – R – GND – MIC). Важно: Устаревший стандарт OMTP (L – R – MIC – GND) не совместим. | | Сопротивление | Рекомендуемое сопротивление наушников: 16-64 Ом. | | Электрические параметры| Рабочее напряжение: низковольтное сигнальное. Максимальный уровень аудиовыхода: ~ 1 Вт (зависит от аудиокодека планшета). | | Конструкция | Обычно представляет собой разъем для поверхностного монтажа (SMD) с гибким шлейфом или распаянный непосредственно на плате. Имеет пластиковый корпус с металлическим кожухом для экранирования. | | Назначение контактов | 1. Sleeve 1 (основание): Микрофон (MIC)
2. Ring 2 (второе кольцо): Земля (GND)
3. Ring 1 (первое кольцо): Правый аудиоканал (R)
4. Tip (наконечник): Левый аудиоканал (L) |

Парт-номера и артикулы (для поиска)

Поскольку «2303» — это скорее всего внутренний индекс модели или партии планшета (часто встречается у китайских OEM-производителей, например, Huawei MediaPad, Digma, Texet и др.), точный оригинальный парт-номер разъема можно найти только разобрав устройство. Однако, существует множество совместимых универсальных разъемов.

Общие артикулы для поиска:

• Универсальные SMD-разъемы: 3.5 мм 4-pin audio jack SMD, PJ-320D, PJ-327, PJ-313D, PJ-352D, SJ-3523-SMT.
• Ключевые слова для поиска на AliExpress/в магазинах: 3.5 mm headphone jack flex cable, 4 pole audio socket, Tablet headphone jack replacement. Часто продается в сборе с гибким шлейфом и микрофоном.

Как найти точную запчасть:

1. Разобрать планшет и найти на шлейфе или рядом с разъемом маркировку (например, JZ040, AST-xxx, FH-xxx).
2. Искать по модели планшета: Например, Huawei MediaPad T3 10 audio jack flex cable.
3. Искать по модели материнской платы: Самая точная методика. Номер платы выглядит как MBX-xxxx или HB-xxxx и нанесен на самой плате.

Совместимые модели планшетов

Цифра 2303 часто является частью полной модели или индексом версии. Вот примеры моделей, где может встречаться такой индекс:

• Huawei MediaPad T3 10 (модельный ряд может включать в себя AGS-L09, AGS-W09, а 2303 может быть кодом партии или ревизии).
• Планшеты Digma (например, Digma CITI 1703 3G, где 1703/2303 — обозначение линейки).
• Планшеты Texet.
• Различные планшеты на Android от китайских брендов (Alcatel, Prestigio, BQ и др.), где 2303 может указывать на диагональ (23 дюйма — что маловероятно) или код конструкции.

Важное заключительное замечание: Для успешного ремонта крайне рекомендуется:

1. Уточнить полное и точное название модели планшета (указано на наклейке под задней крышкой или в настройках О телефоне).
2. Визуально сравнить старый разъем/шлейф с фотографиями товара при заказе.
3. Убедиться, что разъем именно на гибком шлейфе, а не припаян напрямую к материнской плате, так как это определяет тип необходимой запчасти.
