Аудио разъем для ноутбука 2321

Конечно, вот подробное описание, технические характеристики и информация о совместимости для аудиоразъема (гнезда) ноутбука Dell Vostro 2321 / 2320.

Важное примечание: Ноутбук Dell Vostro 2321 (также известный как 2320) — это модель 2012 года выпуска. Внутренние компоненты, включая разъемы, могут иметь разные парт-номера в зависимости от конкретной ревизии материнской платы, региона и производителя запчастей. Представленная ниже информация является наиболее распространенной и точной.

Описание

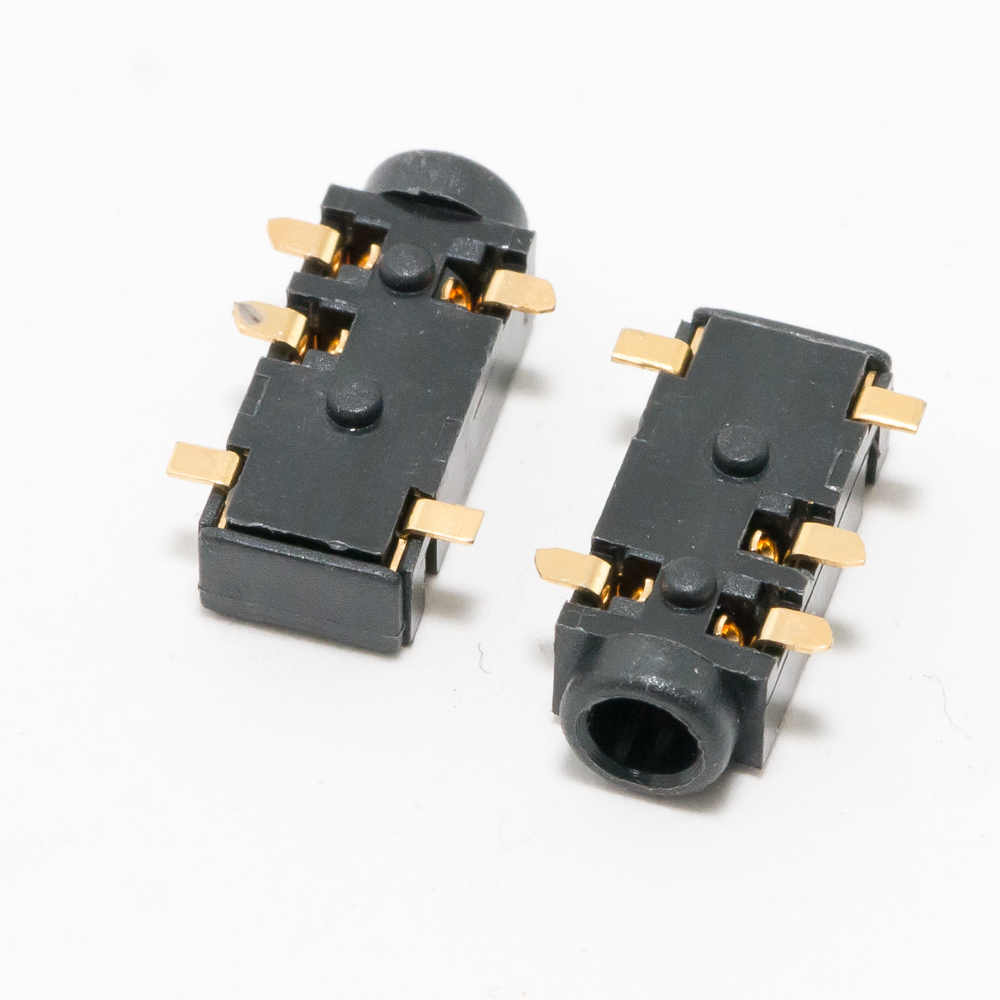

Аудиоразъем (Audio Jack Board) для Dell Vostro 2321 — это небольшая плата с комбинированным разъемом 3.5 мм, которая подключается к материнской плате через шлейф. Он выполняет две функции:

1. Выход на наушники (Headphone Out).
2. Вход для микрофона (Microphone In).

Этот разъем является частью аудиосистемы, управляемой звуковым чипом (кодеком) на материнской плате (обычно Realtek). При подключении гарнитуры с комбинированным штекером (CTIA стандарт) система автоматически определяет устройство и переключает режимы.

Технические характеристики

• Тип разъема: 3.5 мм комбинированный аудиоразъем (CTIA/AHJ стандарт: контакты расположены как контакт/кольцо/кольцо/основание - Tip/Ring/Ring/Sleeve).
• Функции: Совмещенный аудиовыход (наушники) и аудиовход (микрофон).
• Подключение к материнской плате: Через тонкий плоский шлейф (FPC-кабель) с коннектором.
• Крепление: Устанавливается в корпус ноутбука на пластиковых защелках или привинчивается одним винтом.
• Дополнительные элементы: На плате может быть светодиод индикатора работы жесткого диска (HDD LED), так как она часто расположена рядом с разъемом.

Парт-номера (Part Numbers) и артикулы

Основные парт-номера Dell (Dell P/N) для этой запчасти:

1. CN-0R8P6H — Самый распространенный парт-номер для аудиоразъема Vostro 2321/2320.
2. CN-04T4KW
3. CN-0GXJ4N

Также существуют артикулы производителей запчастей (OEM/aftermarket), которые совместимы:

• DC32000M3000
• LA-8231P (относится к компоновке платы)
• Поиск по запросам "Audio Jack Board for Dell Vostro 2321" или "Dell Vostro 2320 Headphone Jack" также приведет к совместимым вариантам.

Рекомендация: При заказе обязательно сверяйте внешний вид платы (расположение разъема, светодиода, форму и длину шлейфа) с фотографиями продавца и вашей старой деталью.

Совместимые модели ноутбуков

Аудиоразъем с указанными парт-номерами совместим в первую очередь со следующими моделями:

• Dell Vostro 2320
• Dell Vostro 2321 (основная модель)
• Dell Vostro 2322 (очень вероятна совместимость, так как это незначительная ревизия)
• Dell Vostro 2420 (часто использует ту же или очень похожую плату)
• Dell Vostro 2421
• Dell Vostro 2521

Важно: Модели серий Inspiron 14R-5420 / 5421 / 15R-5520 / 5521 и Latitude 3330 / 3430 / 3540 могут иметь похожий, но не всегда идентичный разъем. Конструктивно они близки, но могут отличаться длиной шлейфа или расположением креплений. Перед покупкой для этих моделей необходима дополнительная проверка.

Инструкция по поиску и замене

1. Отключите ноутбук от сети и извлеките аккумулятор.
2. Снимите нижнюю крышку (сервисную люк или всю крышку).
3. Найдите аудиоплату. Обычно она расположена на левом или правом торце корпуса.
4. Аккуратно отсоедините шлейф от материнской платы, приподняв фиксатор коннектора.
5. Извлеките старую плату, открутив винт (если есть) и отогнув фиксаторы.
6. Установите новую плату в обратном порядке, убедившись, что шлейф вставлен до щелчка фиксатора.

При возникновении сомнений рекомендуется обратиться к сервисному руководству (Service Manual) для Dell Vostro 2320/2321 или к специалисту.
