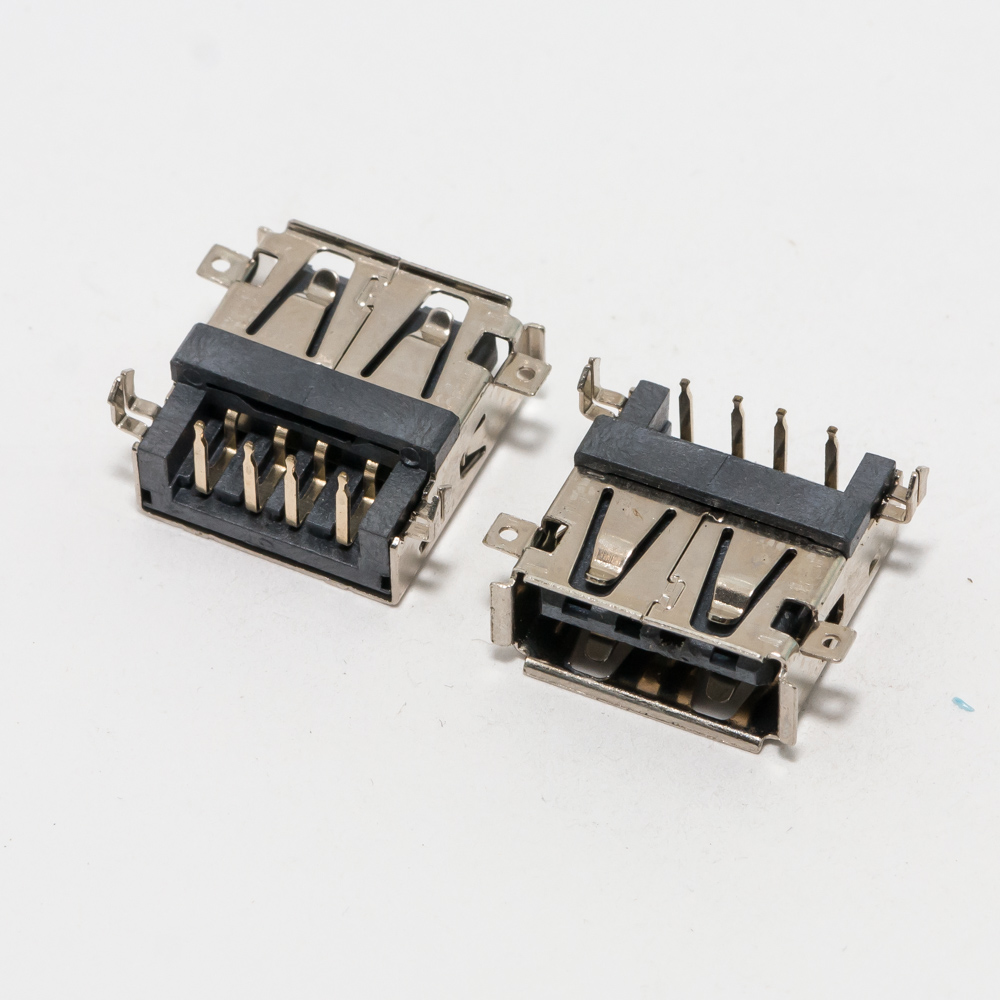

USB разъем для ноутбука 292

Конечно. Вот подробное описание, технические характеристики и совместимость для разъема USB, обозначенного как 292.

Важное примечание: Номер "292" — это скорее всего внутренний код производителя (OEM-код) или номер компонента на схеме (reference designator), а не общепринятый партномер (например, от Molex, JST, Amphenol). Такой код часто встречается на разъемах, используемых в ноутбуках Dell, HP, Lenovo и других.

Общее описание

Это разъем для пайки на материнскую плату (SMD-разъем), предназначенный для подключения платы дочернего USB-порта (так называемый "USB daughterboard", "USB bracket" или "USB cable assembly"). Такой разъем используется, когда сам порт вынесен на отдельную маленькую плату или кабель, которая затем подключается к основной материнской плате ноутбука. Это стандартное решение для USB-портов, расположенных на боковых гранях или торце корпуса.

Типичное применение

• Подключение платы с портами USB Type-A.
• Реже — для подключения платы с комбинированным разъемом USB Type-A + 3.5 mm Audio Jack.

Технические характеристики (типовые)

1. Тип разъема: Гнездовой разъем (female header) для пайки на плату.
2. Количество контактов (пинов): Чаще всего 9 pin (9 контактов). Это стандарт для USB 2.0 + отдельные пины для фиксации и иногда идентификации.
   • Распиновка (типовая для 9-pin):
     • Пины 1-4: Собственно USB 2.0 порт (VCC, D-, D+, GND). Часто дублируются для двух портов.
     • Пины 5, 9: Пины механической фиксации (скобы, "ушки").
     • Пины 6-8: Могут быть задействованы для второго порта, сигналов индикации или быть неиспользуемыми (NC).
3. Шаг контактов (Pitch): Стандартный 1.25 мм или 1.0 мм — очень распространено для компактных разъемов в ноутбуках.
4. Исполнение: Прямое (vertical) или угловое (right-angle). Чаще встречается прямое.
5. Ключ (Polarity): Имеет пластиковый направляющий ключ, предотвращающий неправильное подключение штекера.
6. Фиксация: Два металлических "ушка" по бокам для надежного защелкивания ответной части.
7. Стандарт USB: Поддерживает USB 2.0 (480 Mbps). Реже может использоваться для подключения портов USB 3.2 Gen 1 (но у них обычно другой, синий разъем на 19/20 пинов).

Парт номера (Part Numbers) и аналоги

Поскольку "292" — это OEM-код, для поиска необходимо использовать физически совместимые аналоги от производителей разъемов. Вот наиболее вероятные партномеры:

Основные производители: JST, Molex, Amphenol, Luxshare.

• JST:
  • B9B-PH-K-S (серия PH) — очень вероятный кандидат. Имеет 9 пинов, шаг 1.25 мм.
  • XAP-09V-1 или аналоги из серии XA.
• Molex:
  • 51021-0900 (серия SlimStack).
  • 87832-0902 (серия Micro-Fit).
• Amphenol / FCI:
  • 10118192-00021F (серия Minitek).
• Общие коды на Aliexpress / в магазинах запчастей:
  • USB Port 9 Pin Connector 1.25mm
  • Laptop USB Socket 9 Pin
  • Разъем для платы USB 9 pin 292

Как искать: Лучший способ — измерить шаг контактов (1.25 мм) и количество пинов (9), сфотографировать разъем и искать по запросу "9 pin 1.25mm USB board connector".

Совместимые модели ноутбуков (примеры)

Этот тип разъема массово использовался в ноутбуках с 2010-х по начало 2020-х годов. Он встречается в тысячах моделей.

Dell:

• Серии Latitude (E5440, E5450, E6440, E6540, 7480, 7490)
• Серии Inspiron (N5110, 15-3567, 5570)
• Серии Vostro (3460, 3560)
• XPS (старшие модели, например, XPS 15 L502X)

HP / Compaq:

• Серии ProBook (450 G0, G1, G2; 470 G0)
• Серии EliteBook (8460p, 8470p, 850 G1)
• Серии Pavilion (g6, 15-ab000)
• ENVY (15-k200, 17-j000)

Lenovo:

• Серии ThinkPad (T430, T440, T450, T460; L440, L450; E540, E550)
• Серии IdeaPad (Z500, Z510, B50-70)

Acer:

• Серии Aspire (E5-571, E5-575, V3-571)
• TravelMate

Asus:

• Многие модели серий K, X, N, F

Toshiba / Dynabook, Samsung, Sony Vaio и другие.

Рекомендация: Для точного определения разъема, подходящего к конкретной модели ноутбука, необходимо:

1. Найти Service Manual (руководство по обслуживанию) для вашей модели.
2. На схеме (boardview) или в списке запчастей (parts list) найти компонент с обозначением JUSB1, JUSB2, PUSB1 или просто USB1. Рядом часто указан OEM-номер, например, "G7H92-00292" или "DC02000D2900".
3. Использовать этот полный номер для поиска.
